首页  >  产品百科  >  209159002101916

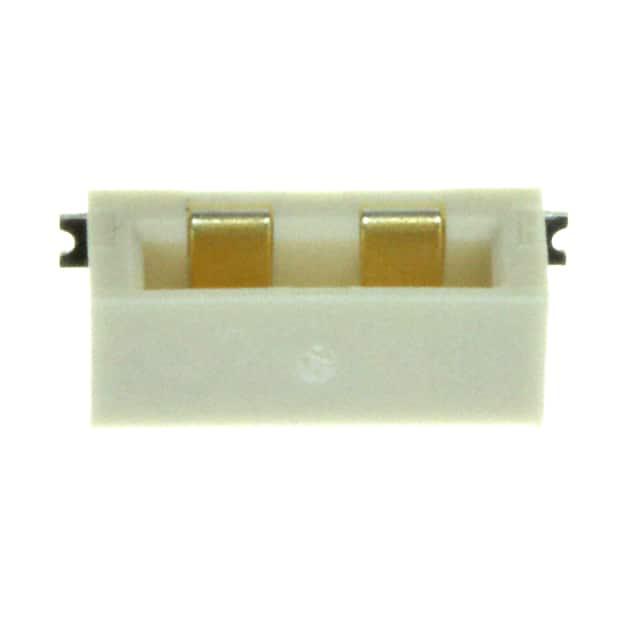

209159002101916

产品分类: 固态照明连接器
厂牌: AVX
产品描述: Conn Socket Strip RCP 2 POS 3mm Solder RA SMD T/R
供应商型号: REB-CONN7002
供应商: 海外现货
标准整包数: 1400

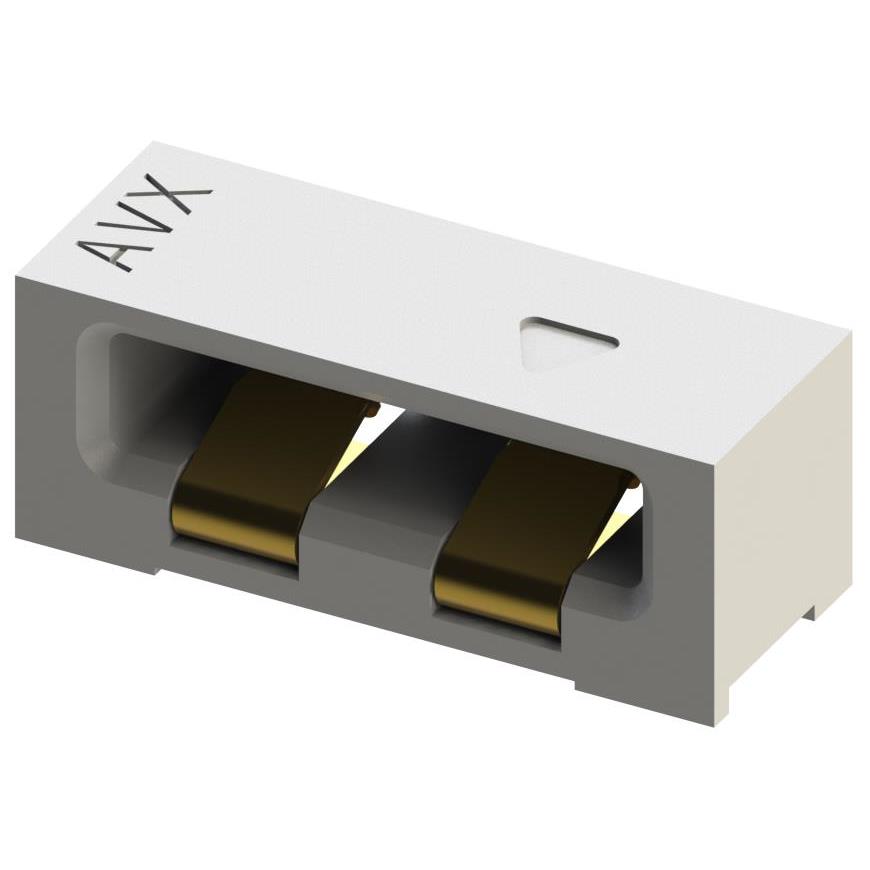

AVX 固态照明连接器 209159002101916

209159002101916概述

    水平板对板连接器:20-9159-100

    产品简介


    20-9159-100是一款水平板对板(Horizontal Socket Board-To-Board)连接器,适用于LED线性照明带和其他固态照明(Solid State Lighting, SSL)应用。它允许两个PCB通过端到端连接形成LED灯带,具有紧凑的设计,可以实现共平面(水平到水平)的PCB连接,具备5A的电流容量。这种单面表面贴装(Single Sided Surface Mount, SMT)连接器特别适合FR4和金属PCB的应用场景,能够实现两块板之间的紧密对接,从而减小间距。

    技术参数


    - 电流容量:5安培/触点
    - 电压等级:交流125V (RMS) 或 直流等效
    - 工作温度范围:-40°C 至 +125°C
    - 储存温度范围:-40°C 至 +70°C
    - 绝缘材料:尼龙46,UL94V0级
    - 接触材料:铍铜,镀金/镍
    - 耐用性:10次循环
    - 颜色选项:白色和黑色
    - 包装:每盘1400个,采用包装带和卷盘形式

    产品特点和优势


    - 高可靠性:采用镀金铍铜弹簧接触设计,适合恶劣环境应用
    - 多功能性:提供多种插槽配置(2至6位),适用于不同的应用需求
    - 易用性:单面SMT设计,支持FR4和金属PCB
    - 兼容性:白色版本满足SSL市场的偏好
    - 增强安全性:通过UL 1977认证(文件号E90723),符合CSA标准

    应用案例和使用建议


    该连接器主要用于SSL产品中的共平面PCB连接,如LED线性照明带。实际使用时,可参考产品应用笔记(文件号201-01-123)进行详细设计。在安装过程中,建议按照制造商提供的电路布局指导进行焊接,确保良好的电气连接和机械稳定性。

    兼容性和支持


    - 兼容性:20-9159-100与各种规格的PCB兼容,适用于FR4和金属基板
    - 技术支持:更多技术细节和规范请参阅产品规格书(文件号201-01-119)

    常见问题与解决方案


    - 问题:在低温环境下连接可靠性降低?
    - 解决方案:确认连接器和PCB的装配质量,确保无杂质且接触良好
    - 问题:插拔次数不足?
    - 解决方案:检查连接器的组装过程,确保正确安装和无损坏

    总结和推荐


    20-9159-100是一款高性能的水平板对板连接器,专为LED线性照明和固态照明应用而设计。它提供了高电流承载能力和优良的环境适应性,能够在极端温度下稳定工作。总体而言,这是一款在性能和应用方面表现优异的产品,非常适合需要高可靠性的LED照明系统。我们强烈推荐使用此款连接器,以提升系统的整体性能和可靠性。

209159002101916参数

参数
长*宽*高 8.95mm(长度)*3mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

209159002101916厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

209159002101916数据手册

厂牌 PDF简要描述 下载
AVX 固态照明连接器 AVX 209159002101916 209159002101916数据手册

209159002101916封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1400+ $ 0.425 ¥ 3.7276
2800+ $ 0.414 ¥ 3.6304
5600+ $ 0.4066 ¥ 3.5655
8400+ $ 0.4027 ¥ 3.5318
11200+ $ 0.3879 ¥ 3.4022
库存: 7000
起订量: 1400 增量: 1400
交货地:
最小起订量为:1400
合计: ¥ 5218.64
