KC2016Z25.0000C1KX00

产品分类: 有源晶振
厂牌: AVX
产品描述: ±20ppm 25MHz SMD-2016-4P 贴片安装 2mm*1.6mm*800μm
供应商型号: REB-QUARZ9125
供应商: 海外现货
标准整包数: 2000

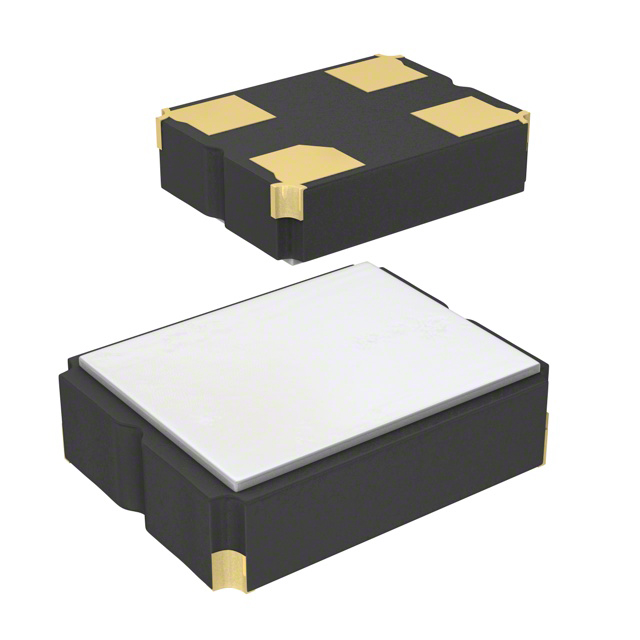

AVX 有源晶振 KC2016Z25.0000C1KX00

KC2016Z25.0000C1KX00概述

    Crystal Oscillators: KC7050Z, KC5032Z, KC3225Z, KC2016Z, KC2520Z

    产品简介


    晶体振荡器(Crystal Oscillators)是用于产生稳定频率信号的关键电子元件,广泛应用于消费类电子、网络设备、工业控制以及娱乐行业。这些振荡器支持多种尺寸和输出频率范围,确保适用于各种不同的应用需求。

    技术参数


    以下是这些晶体振荡器的技术参数摘要:
    - 尺寸(Unit:mm):
    - KC7050Z:7.0×5.0
    - KC5032Z:5.0×3.2
    - KC3225Z:3.2×2.5
    - KC2016Z:2.0×1.6
    - KC2520Z:2.5×2.0
    - 输出频率范围:0.5 MHz 至 170 MHz
    - 频率容差:
    - ±30 ppm
    - ±25 ppm
    - ±20 ppm
    - ±15 ppm
    - ±10 ppm
    - ±5 ppm
    - 输入电压范围:1.8V、2.5V、3.3V
    - 最大工作温度范围:−40°C 至 +125°C
    - 最大供应电压:4.5V
    - 电流消耗:
    - 非负载条件下(1.71V ≤ VCC ≤ 2.25V):5.2 mA 至 12.5 mA
    - 非负载条件下(2.25V < VCC ≤ 2.8V):5.5 mA 至 15 mA
    - 非负载条件下(2.8V < VCC ≤ 3.63V):5.8 mA 至 19.5 mA
    - 待机电流:5 µA
    - 上升/下降时间:0.5 MHz 至 60 MHz:4 ns 至 1.5 ns
    - 60 MHz 至 170 MHz:3 ns 至 1 ns
    - 低电平输出电压:10% VCC
    - 高电平输出电压:90% VCC
    - 输出负载(CMOS):15 pF
    - 输入电压范围:30% VCC 至 70% VCC

    产品特点和优势


    这些晶体振荡器具有以下显著特点和优势:
    - 广泛的频率范围:从0.5 MHz到170 MHz,满足多种应用需求。
    - CMOS输出:提供稳定的数字信号输出,兼容多种电压等级。
    - 紧凑设计:提供多种尺寸选择,适合不同电路板布局。
    - 高热稳定性:可在极端温度环境下正常工作,工作温度范围为−40°C至+125°C。
    - 短交货期:快速供货,减少项目延迟风险。

    应用案例和使用建议


    这些晶体振荡器广泛应用于消费类电子产品、网络设备、工业控制系统及娱乐设备等领域。例如,在路由器和交换机中作为时钟信号源,确保数据传输的精确同步。在智能家居系统中作为定时基准,保证设备之间的协调操作。对于用户而言,正确的电路布局和合理散热措施可以进一步提高产品的可靠性和稳定性。

    兼容性和支持


    这些晶体振荡器与其他标准电子元器件兼容,易于集成到现有设计中。制造商提供了详细的技术文档和支持服务,包括安装指南、测试报告和客户技术支持,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - Q: 振荡器启动缓慢怎么办?
    A: 可能是因为电源电压不足。请检查并确保电源电压符合要求,并且在最小工作电压以上。

    - Q: 电流消耗过高怎么办?
    A: 电流消耗受负载条件和电源电压影响。请确认负载连接正确且电源电压稳定,并检查是否有额外的负载。

    - Q: 如何获得更好的频率稳定性?
    A: 在特殊环境下,如需要更高频率稳定性,请联系制造商咨询定制方案。

    总结和推荐


    总体而言,这些晶体振荡器(KC7050Z、KC5032Z、KC3225Z、KC2016Z、KC2520Z)以其广泛的应用范围、紧凑的设计、优异的性能和可靠性,在电子元器件市场中具备较强的竞争力。对于需要稳定时钟信号的各类应用来说,这些产品无疑是值得推荐的选择。

KC2016Z25.0000C1KX00参数

参数
频率 25MHz
频率稳定性 ±20ppm
频率容差 -
长*宽*高 2mm*1.6mm*800μm
通用封装 SMD-2016-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KC2016Z25.0000C1KX00厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

KC2016Z25.0000C1KX00数据手册

厂牌 PDF简要描述 下载
AVX 有源晶振 AVX KC2016Z25.0000C1KX00 KC2016Z25.0000C1KX00数据手册

KC2016Z25.0000C1KX00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.7045 ¥ 6.1784
4000+ $ 0.6861 ¥ 6.0172
6000+ $ 0.6739 ¥ 5.9098
库存: 2200
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 12356.8
