GG040205170N2P

产品分类: TVS二极管/ESD抑制器
厂牌: AVX
产品描述: 5V 双向 80W 8A 10V 5.1V 0402 贴片安装 1mm(长度)*500μm(高度)
供应商型号: 31M-GG040205170N2P
供应商: 云汉优选
标准整包数: 5

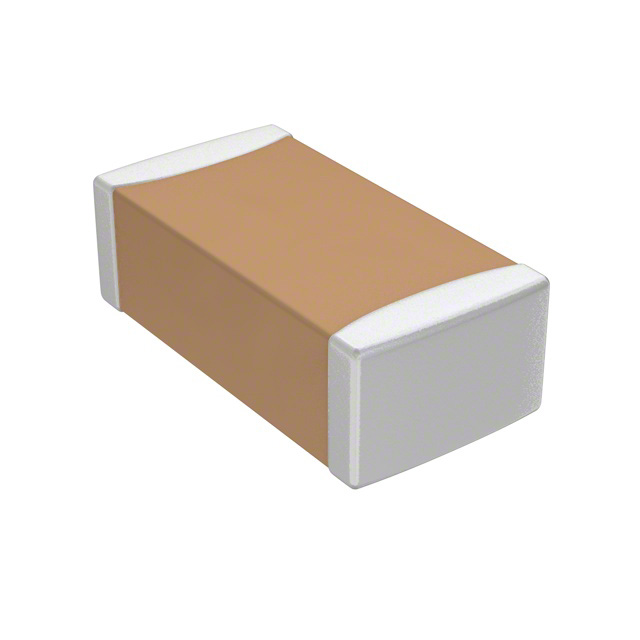

AVX TVS二极管/ESD抑制器 GG040205170N2P

GG040205170N2P概述

    AVX GiGuard ESD Protection Diodes: Cutting Edge Miniature Leadless TVS Diodes

    1. 产品简介


    AVX GiGuard系列是来自京瓷集团公司的ESD保护二极管,专门设计用于高速信号线的ESD(静电放电)保护。这些二极管采用了最新的TVS(瞬态电压抑制器)技术和独特的无引脚封装。它们适用于多种高敏感度的电子设备,如平板电脑、智能手机触控屏、网络通信系统、高清多媒体接口(HDMI)等,广泛应用于USB 2.0/3.0、笔记本电脑、移动电话和其他需要高性能ESD保护的场景。

    2. 技术参数


    - 反向工作电压 (Vwrm):5.0 V 到 6.5 V
    - 最小击穿电压 (Vbr):5.5 V 到 7.0 V
    - 反向漏电流 (IL):小于0.1 µA
    - 峰值脉冲功率 (Ppp):60 W 到 96 W
    - 峰值脉冲电流 (Ipp):6 A 到 8 A
    - ESD 等级 - 空气放电 (Vair):±20 kV 到 ±30 kV
    - ESD 等级 - 接触放电 (Vcon):±20 kV 到 ±30 kV
    - 最大钳位电压 (@ Ipp = 16a):小于等于12 V
    - 最大ESD钳位电压 (@ 8KV):小于等于12 V
    - 典型电容值 (Cnom):0.3 pF 到 17 pF
    - 工作温度范围: -55°C 至 125°C

    3. 产品特点和优势


    - 低电容:电容范围为0.3 pF到17 pF,特别适合于需要保持信号完整性的高速通信线路。
    - 低钳位电压:在1A时钳位电压低于12V,确保在ESD事件期间有效保护IC。
    - 双向保护:采用双向保护设计,适用于不同方向的ESD冲击。
    - 无引脚封装:独特的0201/0402无引脚封装,方便集成到标准组件尺寸中。
    - 广泛的温度适应性:能够在-55°C至125°C的宽广温度范围内稳定工作。

    4. 应用案例和使用建议


    GiGuard系列广泛应用于高速信号线的保护,如USB 2.0/3.0、触控屏、网络通信等领域。在实际应用中,建议通过以下几点来优化其使用效果:
    - 选择合适的电容值:根据具体的应用需求选择最合适的电容值,以达到最佳的保护效果。
    - 正确的安装位置:将GiGuard安装在靠近需要保护的IC处,以减少杂散电感的影响。
    - 遵循推荐的焊接条件:使用推荐的焊接条件进行安装,以避免因温度梯度过大而导致的损坏。

    5. 兼容性和支持


    GiGuard系列的设计使其可以轻松集成到现有的PCB设计中,适合0201和0402标准组件尺寸。此外,制造商提供全面的技术支持和售后服务,包括详细的安装指南和焊接指导。

    6. 常见问题与解决方案


    - 问题:焊接时温度控制不当导致设备损坏。
    解决方案:遵循推荐的焊接条件,确保温度梯度最小化。
    - 问题:电容值不匹配影响保护效果。
    解决方案:根据应用要求选择合适的电容值,参考手册中的电气特性表。

    7. 总结和推荐


    AVX GiGuard系列二极管是一款高效且可靠的产品,特别适合需要高性能ESD保护的应用。其低电容、低钳位电压和广泛的工作温度范围使其在市场上具有显著的优势。对于需要在高速信号线上实现高性能ESD保护的应用,强烈推荐使用AVX GiGuard系列二极管。制造商提供的全面技术支持进一步增强了其市场竞争力。

GG040205170N2P参数

参数
极性 双向
工作电压 5V
箝位电压 10V
击穿电压 5.1V
峰值脉冲电流 8A
峰值脉冲功率 80W
长*宽*高 1mm(长度)*500μm(高度)
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GG040205170N2P厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

GG040205170N2P数据手册

厂牌 PDF简要描述 下载
AVX TVS二极管/ESD抑制器 AVX GG040205170N2P GG040205170N2P数据手册

GG040205170N2P封装设计

查看详情并下载
Symbol
Footprint
3D Model
