600F1R5CT250XT

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 1.5pF ±0.25pF C0G(NP0) 250V 0805 贴片安装 2.01mm(长度)*1.24mm(宽度)
供应商型号: 1284-1896-2-ND
供应商: Digi-Key
标准整包数: 500

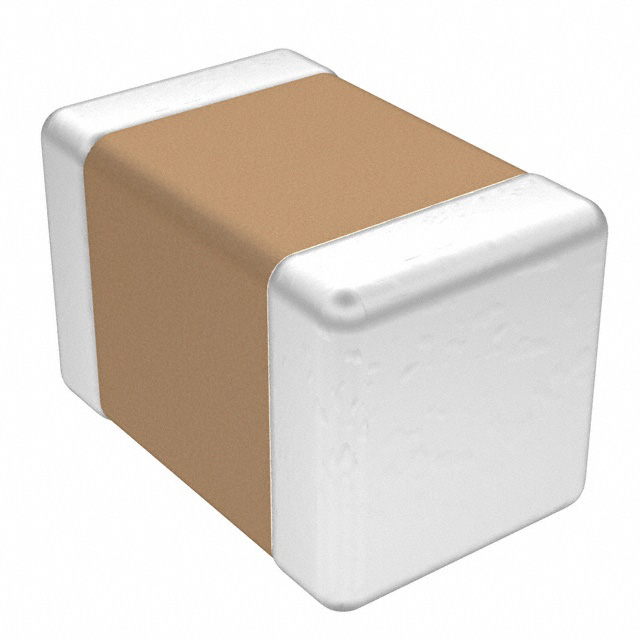

AVX 陶瓷电容 600F1R5CT250XT

600F1R5CT250XT概述

    ATC 600F 系列超低ESR、高Q值NPO射频和微波电容器

    产品简介


    ATC 600F系列电容器是一种专为射频(RF)和微波应用设计的超低等效串联电阻(ESR)、高Q值的NPO陶瓷电容器。它们适用于多种高频应用,包括基站、无线通信、宽带无线服务、卫星通信及WiMAX(802.16)。这些电容器具有优秀的频率特性、稳定的温度系数以及长期可靠性,使其成为射频电路设计的理想选择。

    技术参数


    - 终端类型: T = 锡镀镍屏障(标准),TN = 锡镀非磁性屏障,W = 锡铅合金镀镍屏障。
    - 焊接性: 端子焊接覆盖面积 > 90%。
    - 终端强度: 典型值4磅,最小值2磅。
    - 电气规格:
    - 电容范围:0.1至240 pF。
    - 容差:参见电容值图表。
    - 额定工作电压(WVDC):250 V。
    - 品质因数(Q):在1 MHz时> 2000。
    - 工作温度范围:-55°C至+125°C。
    - 温度系数:±30 ppm/°C,范围从-55°C到+125°C。
    - 绝缘电阻:在+25°C时为105 MΩ,在+125°C时为104 MΩ。
    - 环境规格:
    - 介电耐受电压(DWV):2.5倍WVDC持续5秒。
    - 老化:无。
    - 压电效应:无。

    产品特点和优势


    ATC 600F系列电容器的主要优势如下:
    - 最低的ESR:在同类产品中拥有最低的等效串联电阻,有助于提高电源效率和减少热损失。
    - 最高额定工作电压:达到250V,能够应对各种极端条件下的高电压需求。
    - 标准EIA尺寸:采用0805封装,易于集成和装配。
    - 激光标记:可选的激光标记功能提供了更高的可靠性和追溯性。
    - 高自谐振频率:能够在高频环境下保持优异的性能。

    应用案例和使用建议


    - 应用领域:
    - 移动基站:适用于基站滤波网络的设计,提供稳定的频率响应。
    - 无线通信:适合用于无线收发设备的匹配网络和旁路电路。
    - 卫星通信:为卫星通信系统提供必要的耦合和调谐功能。

    - 使用建议:
    - 组装建议:建议将电容器水平安装在厚度为23.3密尔的罗杰斯RO4350®软板上,采用52密尔宽的半盎司铜迹线,以确保最佳性能。
    - 测试条件:根据测试条件描述,可以更准确地理解电容器的工作表现。

    兼容性和支持


    - 兼容性:ATC 600F系列电容器与其他主流的射频和微波设备具有良好的兼容性,适用于多种高频电路设计。
    - 厂商支持:ATC提供全面的技术支持和售后服务,如有任何疑问或需要定制产品,请联系当地的ATC代表或访问其官方网站获取更多信息。

    常见问题与解决方案


    - 问题一:如何处理焊接过程中的焊料不均匀问题?
    - 解决方案:确保焊料均匀分布,避免过度加热或焊接时间过长。

    - 问题二:电容器在高温下出现异常?
    - 解决方案:检查环境温度是否超出额定范围,必要时进行降温处理或重新安装电容器。

    总结和推荐


    ATC 600F系列电容器以其卓越的性能、稳定的温度系数和广泛的适用范围,在射频和微波应用领域表现出色。其超低ESR、高Q值和宽工作温度范围使得它成为众多电子设备不可或缺的一部分。强烈推荐此产品给需要高性能射频电容器的应用项目,特别是那些对频率响应要求极高的应用场合。

600F1R5CT250XT参数

参数
电容值 1.5pF
容差 ±0.25pF
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 2.01mm(长度)*1.24mm(宽度)
通用封装 0805
安装方式 贴片安装
包装方式 卷带包装

600F1R5CT250XT厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

600F1R5CT250XT数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX 600F1R5CT250XT 600F1R5CT250XT数据手册

600F1R5CT250XT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.4282 ¥ 3.5836
1000+ $ 0.3967 ¥ 3.3198
1500+ $ 0.3808 ¥ 3.1871
2500+ $ 0.3632 ¥ 3.0395
3500+ $ 0.3528 ¥ 2.9528
5000+ $ 0.3429 ¥ 2.8694
12500+ $ 0.3212 ¥ 2.6883
25000+ $ 0.3081 ¥ 2.5785
库存: 1500
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1791.8
