P822602-01

产品分类: 射频配件
厂牌: AVX

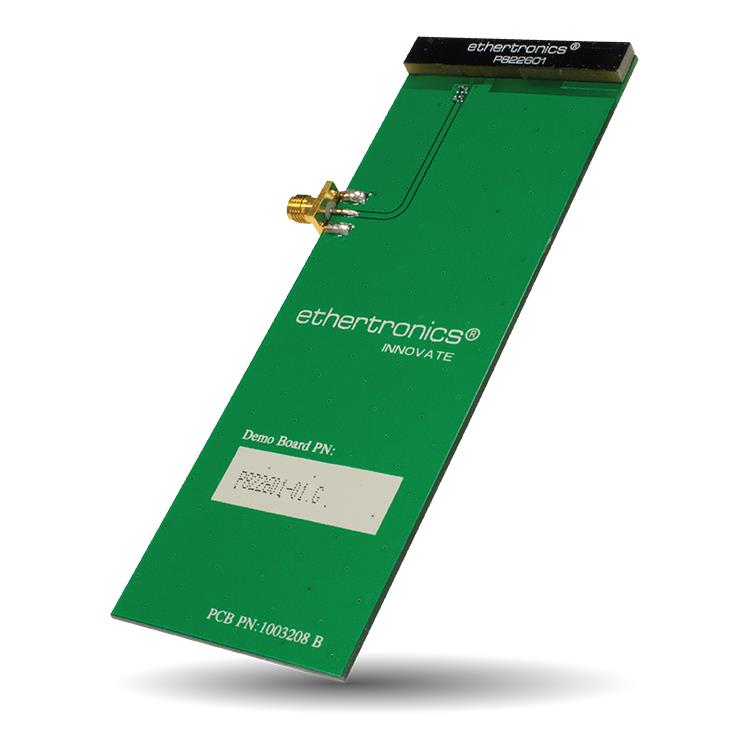

产品描述: KYOCERA AVX 2G、 3G、 4G、 5G、 蜂窝网络、 LTE、 LTE-M、 NB-IoT、 Sub-6 GHz演示板, 评估板, 698 → 960 MHz, 1710 → 2700 MHz,
供应商型号: 478-P822602-01-ND
供应商: Digi-Key
标准整包数: 1
AVX 射频配件 P822602-01

P822602-01概述


    产品简介

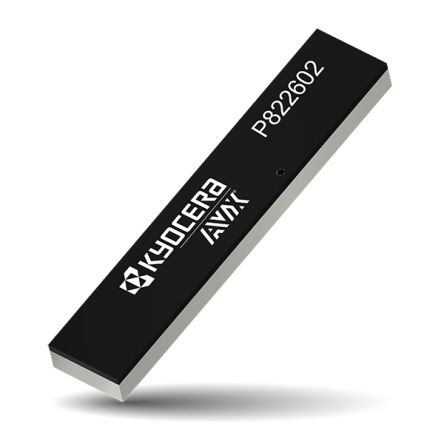

    Ethertronics Universal Broadband Embedded LTE/LPWA天线是一种专为嵌入式设计的高性能LTE和低功耗广域网(LPWA)天线。其型号为P822601和P822602,采用Ethertronics独特的隔离磁偶极子(IMD)技术,提供卓越的RF场约束能力和良好的抗调谐性能。这类天线适用于多种场景,包括医疗、智能家居、智能计量、机器对机器通信(M2M)、物联网(IoT)以及汽车等领域。

    技术参数


    | 参数 | 描述 |

    | 频率范围 | 698 - 960 MHz
    1710 - 2200 MHz
    2500 - 2700 MHz |
    | 主要频段 | 低频段:700 - 1000 MHz
    高频段:1700 - 2700 MHz |
    | 峰值增益 | 2.6 dBi (低频)
    4.4 dBi (高频)
    3.4 dBi (高频高带宽) |
    | 平均效率 | 68% (低频)
    76% (高频)
    52% (高频高带宽) |
    | 驻波比 (VSWR) | < 2.5:1 |
    | 极化方式 | 线性 |
    | 功率处理能力 | 2 W 持续波 (CW) |
    | 输入阻抗 | 50 Ω 不平衡 |

    产品特点和优势


    - IMD技术: 使用隔离磁偶极子技术,提供卓越的RF性能和抗干扰能力。
    - 快速上市: 无需定制设计,标准设计可以减少开发时间和费用。
    - 高可靠性: 符合RoHS要求,确保长期稳定运行。
    - 灵活性: 适应多种产品形式因素,无需牺牲性能。

    应用案例和使用建议


    - 医疗应用: 在便携式医疗设备中提供可靠的无线通信。
    - 智能家居: 支持物联网设备间的高速连接。
    - 智能计量: 实现远程读数的高效传输。
    使用建议:
    - 保持天线周围没有金属物,以避免干扰。
    - 调整天线位置以优化信号覆盖范围。
    - 在设计PCB时,确保有足够的空间容纳天线及其匹配网络。

    兼容性和支持


    - 兼容性: 与标准FR4 PCB材料兼容,适用于广泛的嵌入式系统。
    - 技术支持: Ethertronics提供详细的设计指南和技术支持文档,帮助客户快速集成到其项目中。

    常见问题与解决方案


    - Q: 天线安装后信号弱怎么办?
    - A: 检查周围是否有金属物干扰,并尝试调整天线位置或重新校准频率。
    - Q: 如何优化驻波比 (VSWR)?
    - A: 通过调整Pi匹配网络的元件值,可以改善VSWR。具体可参考数据手册中的建议。

    总结和推荐



    总结

    :
    Ethertronics P822601/P822602系列天线是具有高度集成和广泛适用性的解决方案,其强大的IMD技术和标准设计使得它成为各类嵌入式应用的理想选择。无论是成本控制还是性能优化,这些天线都能满足用户的需求。
    推荐:
    强烈推荐Ethertronics P822601/P822602系列天线,尤其是在需要紧凑设计和良好无线通信性能的应用场合。如果您正在寻找一个可靠且易于集成的天线解决方案,那么这款产品将是您的理想选择。

P822602-01参数

参数
长*宽*高 3.2mm(高度)
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 散装

P822602-01厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

P822602-01数据手册

厂牌 PDF简要描述 下载
AVX 射频配件 AVX P822602-01 P822602-01数据手册

P822602-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 34.2888 ¥ 289.7404
10+ $ 25.1212 ¥ 212.2741
100+ $ 22.1 ¥ 186.745
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 289.74
