VC120638N770DP

产品分类: 压敏电阻
厂牌: AVX
产品描述: 47V 200A 1 42.3V 517V 38V 30V 1.1J 400pF@1kHz 1206 贴片安装 3.2mm*1.6mm*1.02mm
供应商型号: 1380919
供应商: 海外现货
标准整包数: 1

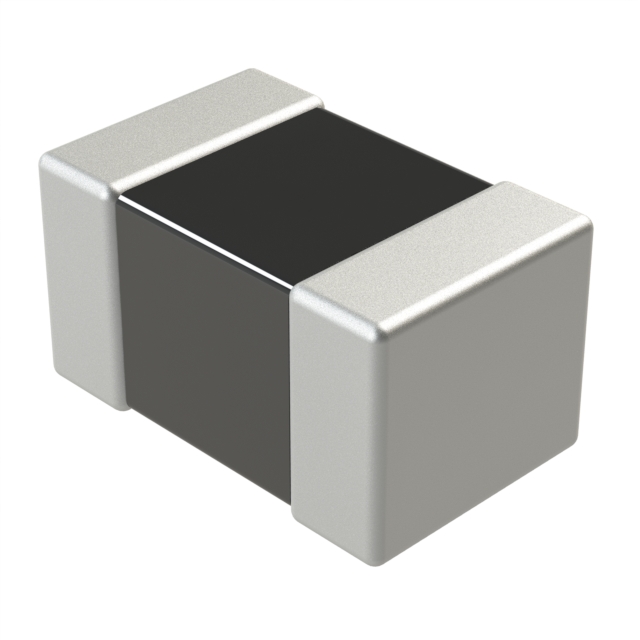

AVX 压敏电阻 VC120638N770DP

VC120638N770DP概述

    TransGuard® Multilayer Ceramic Transient Voltage Suppressors

    1. 产品简介


    TransGuard® 多层陶瓷瞬态电压抑制器是基于氧化锌(ZnO)的陶瓷半导体器件,具有双向非线性电压电流特性(类似于背对背齐纳二极管)。它具备电流和能量处理能力以及 EMI/RFI 衰减功能。随着电子技术在各个领域的广泛使用,可靠地保护电路免受瞬态电压损害以及满足 EMI/RFI 衰减需求变得尤为重要。KYOCERA AVX 的 TransGuard 组件通过单个组件即可实现这两项功能。

    2. 技术参数


    - 工作温度: -55°C 到 +125°C
    - 工作电压: 3.3 Vdc 至 85 Vdc
    - 封装尺寸: 0402 至 1812
    - 能量等级: 0.05 J 至 4.2 J
    - 峰值电流: 20 A 至 2000 A

    3. 产品特点和优势


    - 双向保护: 提供全面的双向瞬态电压保护。
    - 快速响应: 非常快的响应时间,适合应对静电放电(ESD)冲击。
    - 多级打击能力: 能够多次承受高电流脉冲而不损坏。
    - 高可靠性: 具有高度可靠性和长寿命。
    - EMI/RFI 滤波: 能有效减少电磁干扰和射频干扰。
    - 广泛的产品系列: 提供多种型号以适应不同的应用场景。

    4. 应用案例和使用建议


    TransGuard 可用于各种应用,例如:
    - IC 保护: 保护集成电路免受瞬态电压的影响。
    - 微控制器: 保护微控制器及其外围设备。
    - 自动化系统: 在工业控制器中提供保护。
    - 电信设备: 为基站和通信设备提供瞬态电压保护。
    - LED 照明: 保护 LED 灯具免受电压突变的影响。
    - 安防设备: 为运动检测器和报警系统提供保护。
    使用建议:
    - 在选择具体型号时,需考虑应用所需的电压和能量等级。
    - 确保安装和布线符合制造商的规范,以充分利用其防护功能。
    - 对于关键应用,建议进行充分测试以确保可靠性。

    5. 兼容性和支持


    TransGuard 与多种电子元器件和其他设备兼容,适用于广泛的工业和消费电子产品。KYOCERA AVX 提供详细的技术支持文档和售后服务,以帮助客户解决问题并优化设计。

    6. 常见问题与解决方案


    - 问题: 产品在极端环境下表现出不稳定。
    - 解决方案: 请参考技术手册中的温度依赖曲线,确保选择适当的工作温度范围内的型号。
    - 问题: 高电流脉冲后电压变化。
    - 解决方案: 重复脉冲会导致电压变化,建议定期检查并更换部件以保持性能稳定。

    7. 总结和推荐


    TransGuard 多层陶瓷瞬态电压抑制器以其出色的性能和可靠性在众多应用中表现出色。它不仅能够提供有效的瞬态电压保护,还具有优秀的 EMI/RFI 衰减能力。对于需要高水平瞬态电压保护的应用,强烈推荐使用 TransGuard 产品。建议根据具体应用要求选择合适型号,并遵循制造商的安装和维护指南,以确保最佳性能。

VC120638N770DP参数

参数
压敏电压 47V
最小压敏电压 42.3V
最大压敏电压 517V
最大直流电压 38V
电路数 1
不同频率时的电容 400pF@1kHz
能量 1.1J
最大交流电压 30V
浪涌电流 200A
长*宽*高 3.2mm*1.6mm*1.02mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VC120638N770DP厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

VC120638N770DP数据手册

厂牌 PDF简要描述 下载
AVX 压敏电阻 AVX VC120638N770DP VC120638N770DP数据手册

VC120638N770DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.6929
50+ ¥ 2.2744
100+ ¥ 2.2744
250+ ¥ 2.0379
500+ ¥ 2.0379
1000+ ¥ 2.0015
5000+ ¥ 1.9651
10000+ ¥ 1.9651
库存: 1283
起订量: 19 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.69
