首页  >  产品百科  >  X9001248-4GMSMB1000R

X9001248-4GMSMB1000R

产品分类: 天线
厂牌: AVX
产品描述: KYOCERA AVX 4G全向GSM天线, 磁性安装, 鞭形, SMB连接器
供应商型号: 3407005
供应商: 海外现货
标准整包数: 1

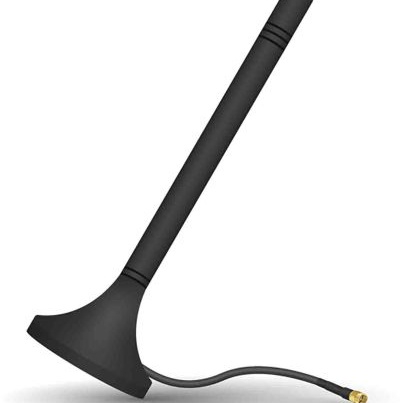

AVX 天线 X9001248-4GMSMB1000R

X9001248-4GMSMB1000R概述

    KYOCERA AVX X9001248 LTE External Antenna

    1. 产品简介


    KYOCERA AVX 的 X9001248 外置磁吸式 LTE 天线是一款专为2G、3G 和 4G蜂窝网络设计的标准外置天线。它支持多种蜂窝通信标准,如 LTE Cat 1、LTE–M、SigFox、LoRa、NB-IoT 以及 M2M 应用。这款天线不仅适用于多种无线连接场景,还广泛应用于智慧城市、智能家居、智能计量等领域。

    2. 技术参数


    - 频率范围: 低频段:698 – 960 MHz;高频段:1170 – 2690 MHz
    - 阻抗: 50 欧姆
    - 支持标准: LTE Cat 1, LTE–M, SigFox, LoRa, NB-IoT, M2M, 2G, 3G
    - 电气规格:
    - 在自由空间和300 x 250毫米接地平面上的典型特性:
    - 频率范围内的回波损耗(返回损耗)小于 -5.2 dB(低频段)和 -5.8 dB(高频段)
    - 平均峰值增益:低频段为 1.8 dBi,高频段为 1.9 dBi
    - 平均效率:低频段为 36%,高频段为 54%
    - 机械规格:
    - 尺寸(高×直径): 110.0 mm × 29.0 mm
    - 重量: 约 50 克
    - 连接器类型: SMA 男性,反极性 SMA 男性
    - 安装方式: 磁吸
    - 颜色: 黑色
    - 防护等级: IP65
    - 电缆/长度: LMR100 或 RG-174(详见第5-8页)

    3. 产品特点和优势


    - 快速上市时间: 标准组件意味着较少的设计变更和简单的实施。
    - 易于装配: 可以使用 SMA 或反极性 SMA 连接器进行简单安装。
    - 高性能: 外置天线在多种设备配置下均能保持高效率。
    - 灵活性: 标准连接器便于轻松设置。
    - 环保合规: 符合最新 RoHS 标准。

    4. 应用案例和使用建议


    X9001248 主要用于智能计量、家居自动化、智慧城市、结构健康监测、预测性维护等领域。对于这些应用,建议将天线安装在设备的顶部或外部,以确保良好的信号覆盖。此外,天线应尽量远离可能造成干扰的金属物体。

    5. 兼容性和支持


    该产品可与多种设备和系统兼容。KYOCERA AVX 提供全面的技术支持,包括安装指南、常见问题解答以及客户咨询。

    6. 常见问题与解决方案


    - 问题: 天线信号不稳定。
    - 解决方案: 检查安装位置是否有遮挡物,尝试重新定位天线。
    - 问题: 设备无法正确接收信号。
    - 解决方案: 检查连接器和电缆是否有损坏或松动,必要时更换连接器或电缆。
    - 问题: 天线工作温度超出正常范围。
    - 解决方案: 将天线放置在环境温度适中的地方,避免极端环境。

    7. 总结和推荐


    KYOCERA AVX 的 X9001248 外置磁吸式 LTE 天线在多个领域表现出色,具备稳定可靠的性能。其便捷的安装方式和广泛的适用性使其成为各种无线通信项目的理想选择。鉴于其多功能性和强大的技术支持,强烈推荐用于需要高性能天线的应用场合。

X9001248-4GMSMB1000R参数

参数
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 -
额定功率 -
天线类型 -
中心频率 700MHz,800MHz,900MHz,1.8GHz,2.1GHz,2.6GHz
长*宽*高 112mm(长度)*112mm(高度)
安装方式 磁性安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 盒装

X9001248-4GMSMB1000R厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

X9001248-4GMSMB1000R数据手册

厂牌 PDF简要描述 下载
AVX 天线 AVX X9001248-4GMSMB1000R X9001248-4GMSMB1000R数据手册

X9001248-4GMSMB1000R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 37.9936
10+ ¥ 36.4738
25+ ¥ 34.0422
50+ ¥ 33.4343
100+ ¥ 32.8264
500+ ¥ 32.8264
库存: 1633
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 37.99
