VCAS120634N770DP

产品分类: TVS二极管/ESD抑制器
厂牌: AVX
产品描述: 77V 1206 贴片安装 3.2mm(长度)*1mm(高度)
供应商型号: 10B-2346684-46
供应商: 国内现货
标准整包数: 1

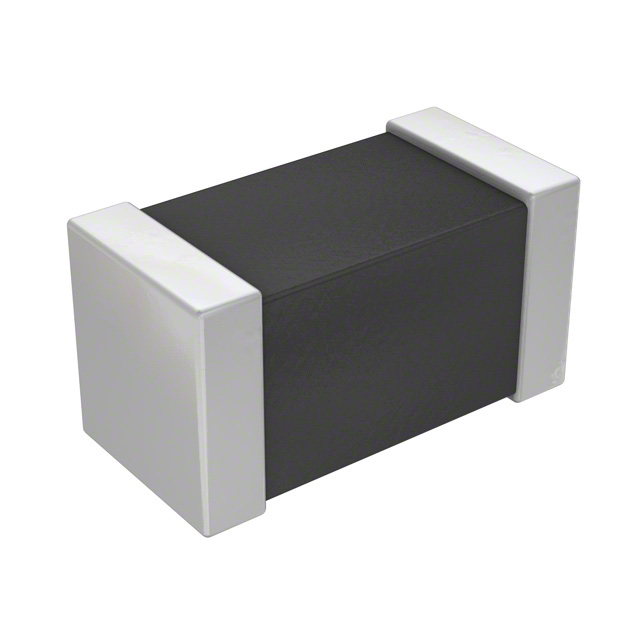

AVX TVS二极管/ESD抑制器 VCAS120634N770DP

VCAS120634N770DP概述

    TransGuard® Automotive Series Multilayer Varistors

    产品简介


    TransGuard® Automotive Series 是一种采用氧化锌(ZnO)为基础陶瓷半导体材料制造的多层压敏电阻器。这些压敏电阻具有非线性的双向电压电流特性,可以在单一表面贴装(SMT)封装中提供双向过电压保护以及电磁干扰/射频干扰(EMI/RFI)衰减。这些设备非常适合用于保护汽车相关的瞬态现象。

    技术参数


    TransGuard® Automotive Series 的技术规格如下:
    | 参数 | 描述 |

    | 工作电压(直流) | 3.3V 到 85V |
    | 能量吸收等级 | 0.05J 至 20J |
    | 响应时间 | <1ns |
    | 额定峰值电流 | 0.05A 至 35A |
    | 漏电电流 | 最大 1.5uA |
    | 热稳定功率 | 27.5W 至 50W |
    | 最大工作温度 | -55°C 至 +125°C |

    产品特点和优势


    - 高可靠性:通过AEC-Q200认证,确保在恶劣环境下长时间可靠运行。
    - 高能量吸收能力:能够承受高负载冲击和瞬间高能量脉冲。
    - 高电流处理能力:能有效处理瞬态电流,减少对系统的影响。
    - 快速响应时间:响应速度小于1纳秒,适用于瞬态保护。
    - 双向保护:适用于各种方向的过电压防护。
    - EMI/RFI衰减:减少电磁干扰和射频干扰,提高系统的整体稳定性。

    应用案例和使用建议


    这些压敏电阻器广泛应用于多种汽车相关模块中,如内部燃烧发动机车辆、混合动力电动汽车、插电式混合动力电动汽车、商业车辆等。具体应用场景包括CAN、LIN、FlexRay通信模块、传感器、负载抑制和电机/感应负载瞬态抑制。在实际使用中,应根据具体应用场景选择合适的工作电压和能量吸收等级。例如,在处理高速数据传输模块时,建议选择高响应时间的产品;在处理高压供电模块时,选择高能量吸收等级的产品。

    兼容性和支持


    - 兼容性:这些设备与其他常见的汽车电子元件兼容,可用于多种电路设计中。
    - 支持和服务:厂商提供详细的安装指南和技术支持服务,以确保客户能够顺利安装和使用这些产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备在高温下工作不稳定 | 确保散热良好,避免过热 |
    | 漏电电流过大 | 检查设备安装是否正确,重新校准 |
    | 保护效果不佳 | 选择能量吸收等级更高的产品 |

    总结和推荐


    综上所述,TransGuard® Automotive Series 多层压敏电阻器具备高可靠性、高能量吸收能力和快速响应时间,特别适合汽车应用中的瞬态保护需求。它在各类汽车模块中的广泛应用表明其卓越的性能和可靠性。对于需要在极端环境中保持系统稳定的客户来说,强烈推荐使用这些设备。

VCAS120634N770DP参数

参数
极性 -
工作电压 -
箝位电压 77V
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
长*宽*高 3.2mm(长度)*1mm(高度)
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VCAS120634N770DP厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

VCAS120634N770DP数据手册

厂牌 PDF简要描述 下载
AVX TVS二极管/ESD抑制器 AVX VCAS120634N770DP VCAS120634N770DP数据手册

VCAS120634N770DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
