首页  >  产品百科  >  TPSE476K020R0200

TPSE476K020R0200

产品分类: 钽电容
厂牌: AVX
产品描述: 47μF ±10% 20V 200mΩ 2917 贴片安装 7.3mm*4.3mm*4.3mm
供应商型号: UA-TPSE476K020R0200
供应商: 海外现货
标准整包数: 400

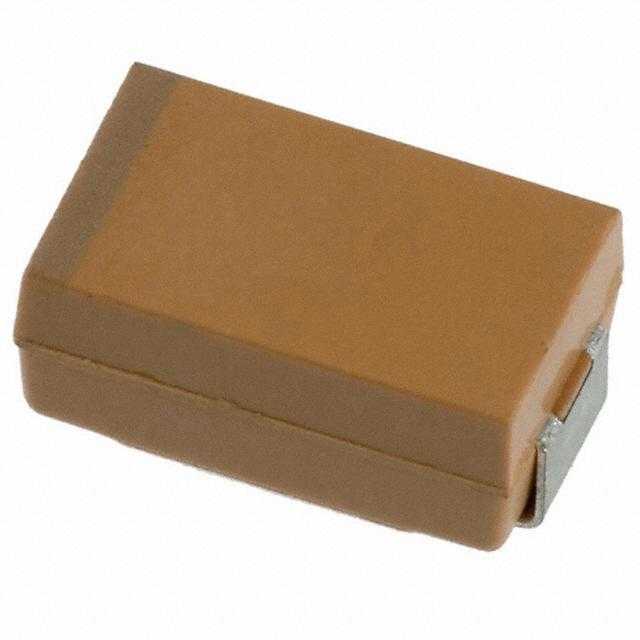

AVX 钽电容 TPSE476K020R0200

TPSE476K020R0200概述

    TPS系列低ESR钽电容器技术手册

    产品简介


    TPS系列是AVX公司生产的低ESR(Equivalent Series Resistance,等效串联电阻)树脂封装固体钽芯片电容器。这种电容器采用J型引脚设计,特别适用于中功率DC/DC转换器等电源供应应用。通过严格的质量测试,这些电容器在广泛的电压和温度范围内展现出卓越的性能和可靠性。

    技术参数


    TPS系列电容器的技术参数如下:
    - 额定电压:2.5V、4V、6.3V、10V、16V、20V、25V、35V、50V
    - 电容范围:0.15 μF 至 1500 μF
    - 工作温度范围:-55°C 至 +125°C
    - 储存湿度等级:55/125/56(IEC 68-2标准)
    - 最大直流泄漏电流:根据不同型号,范围从几十微安到数千微安
    - 最大阻抗:在100kHz频率下,最大阻抗从几十毫欧到数百毫欧不等
    - 最大额定温度:85°C、125°C
    - 最大100kHz RMS电流:不同型号范围从几安培到数十安培

    产品特点和优势


    TPS系列具有以下几个显著的特点和优势:
    - 低ESR设计:相比传统电容器,TPS系列具有更低的等效串联电阻,从而能够减少功耗并提高系统效率。
    - 高可靠性和稳定性:这些电容器经过100%的浪涌电流测试,确保了其在恶劣条件下的稳定性和可靠性。
    - 多种规格选择:提供从100nF到1500μF的广泛电容范围,以及多种封装尺寸,满足不同应用场景的需求。
    - 良好的温度适应性:能够在极端环境下工作,适用于工业、汽车、通信等多种应用场合。

    应用案例和使用建议


    TPS系列电容器广泛应用于各种电源管理电路中,特别是在中功率DC/DC转换器和滤波器中表现优异。以下是一些实际的应用示例和建议:
    - 电源供应模块:在电源模块的设计中,使用TPS系列电容器可以提高电源转换效率和稳定性。
    - 电路保护:这些电容器可以用于电路保护设计,如过压保护和滤波电路。
    - 高频电路:对于需要处理高频信号的电路,TPS系列的低ESR特性可以帮助减少信号衰减,提高信号完整性。
    使用建议:
    - 在进行电路设计时,根据实际需求选择合适的电容值和电压等级,以确保电容器在工作过程中的稳定性和可靠性。
    - 注意电容器的工作温度范围,确保其在指定的温度范围内工作,避免因温度过高导致损坏。
    - 在布局和布线时,尽量减少走线长度和回路面积,以减少杂散电感和噪声干扰。

    兼容性和支持


    TPS系列电容器与其他AVX产品兼容,并且支持纯锡(Pure Tin)和金(Gold)镀层选项。客户可以根据具体需求选择不同的包装方式。此外,AVX提供了全面的技术支持和服务,包括在线技术支持和客户服务中心。

    常见问题与解决方案


    根据技术手册,用户可能会遇到以下问题及其解决方案:
    - 问题1:电容器漏电流过大。
    - 解决方案:检查电路连接是否正确,确保电容器安装在规定的温度范围内。
    - 问题2:电容器工作时温度过高。
    - 解决方案:检查散热设计是否合理,必要时增加散热片或风扇。
    - 问题3:电容器阻抗异常高。
    - 解决方案:检查电路是否存在过载或短路情况,确认电容器额定值是否符合要求。

    总结和推荐


    TPS系列低ESR钽电容器凭借其低ESR、高可靠性和广泛的应用范围,成为电源管理和信号处理领域的理想选择。对于需要高效、稳定和可靠工作的电子系统,TPS系列电容器是不可或缺的关键组件。因此,强烈推荐使用TPS系列电容器,以确保您的设计达到最佳性能和长期稳定性。

TPSE476K020R0200参数

参数
电容值 47μF
工作寿命 -
ESR-等效串联电阻 200mΩ
容差 ±10%
额定电压 20V
长*宽*高 7.3mm*4.3mm*4.3mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TPSE476K020R0200厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TPSE476K020R0200数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TPSE476K020R0200 TPSE476K020R0200数据手册

TPSE476K020R0200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.6763 ¥ 5.667
800+ $ 0.6763 ¥ 5.667
1200+ $ 0.6763 ¥ 5.667
库存: 400
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 2266.8
直接购买
