F931D336KCC

产品分类: 钽电容
厂牌: AVX
产品描述: 33μF 2000h@ 125°C ±10% 20V 1.1Ω@ 100kHz 2312 贴片安装 6mm*3.2mm*2.8mm
供应商型号: DMT-F931D336KCC
供应商: 海外现货
标准整包数: 5000

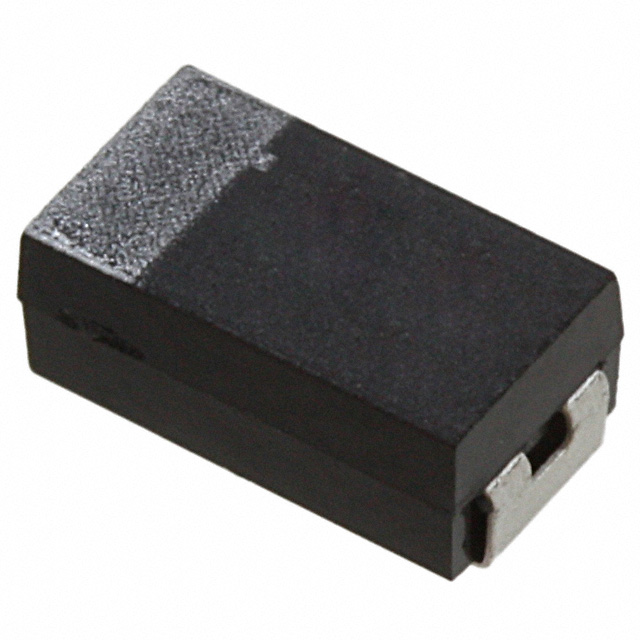

AVX 钽电容 F931D336KCC

F931D336KCC概述

    F93 系列固态电容器:树脂封装芯片标准钽J引脚

    产品简介


    F93系列固态电解质电容器采用树脂封装技术和标准钽J引脚设计。这类电容器适用于多种低功耗DC/DC转换器应用。其主要功能是为电子电路提供稳定的电容值,以确保系统在不同工作条件下的稳定性和可靠性。本系列电容器具有广泛的额定电压范围(4V到35V)和不同的电容值,满足多种设计需求。

    技术参数


    - 额定电压范围: 4V 至 35V
    - 电容范围: 0.33μF 至 100μF
    - 温度范围: -55°C 到 +125°C
    - 工作温度: +85°C
    - 电容公差: ±20%,±10%
    - 漏电流:
    - 在20°C下应用额定电压1分钟后,漏电流不大于0.01CV或0.5μA,取较大者。
    - 在85°C下应用额定电压1分钟后,漏电流不大于0.1CV或5μA,取较大者。
    - 在125°C下应用降额电压1分钟后,漏电流不大于0.125CV或6.3μA,取较大者。
    - 电容温度变化:
    - 在+125°C时,最大变化率为+15%
    - 在+85°C时,最大变化率为+10%
    - 在-55°C时,最大变化率为-10%

    产品特点和优势


    - 环保材料: 符合RoHS 2指令(2011/65/EU),无铅兼容。
    - 高可靠性: 经过高温耐久性测试、湿度耐久性测试、焊接热冲击测试及端子强度测试。
    - 广泛应用: 适合于低功耗DC/DC转换器,尤其在工业控制、汽车电子、医疗设备等领域。
    - 卓越性能: 具有出色的频率响应和较小的损耗因子(Dissipation Factor)。

    应用案例和使用建议


    - 低功耗DC/DC转换器: 用于电源管理模块,保证系统的稳定性。
    - 工业自动化: 用于传感器信号调理和电源滤波。
    - 医疗设备: 用于信号处理和电源稳压。
    - 汽车电子: 用于车载电源管理和车载娱乐系统。

    使用建议:
    - 在安装过程中,确保焊点充分熔化,避免虚焊。
    - 在高温环境下使用时,应注意散热,防止电容器过热导致损坏。
    - 根据应用需求选择合适的电容值和额定电压,以确保最佳性能。

    兼容性和支持


    - 兼容性: 适用于各种主流SMT工艺,可与其他同类产品无缝集成。
    - 技术支持: 提供详尽的技术文档和专业的售前售后服务,包括产品咨询、样品提供和技术支持。

    常见问题与解决方案


    - 问题1: 漏电流过大。
    - 解决方案: 检查电路设计是否合理,确保电容器的工作条件在其额定范围内。
    - 问题2: 电容温度变化超出预期。
    - 解决方案: 根据具体应用场景调整电容值和额定电压,选择更适合的应用温度范围。
    - 问题3: 安装后性能不稳定。
    - 解决方案: 确认焊点质量,避免虚焊或短路。

    总结和推荐


    F93系列固态电解质电容器以其广泛的应用范围、出色的性能和可靠的品质,在低功耗DC/DC转换器中表现出色。其良好的兼容性和强大的技术支持使其成为众多应用的理想选择。因此,我们强烈推荐该系列产品用于各类工业、汽车和医疗电子产品中。
    希望上述文章能够为您提供有价值的参考,如有任何疑问或需要进一步的信息,请随时联系您的本地AVX销售办事处。

F931D336KCC参数

参数
电容值 33μF
ESR-等效串联电阻 1.1Ω@ 100kHz
容差 ±10%
额定电压 20V
工作寿命 2000h@ 125°C
长*宽*高 6mm*3.2mm*2.8mm
通用封装 2312
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F931D336KCC厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F931D336KCC数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F931D336KCC F931D336KCC数据手册

F931D336KCC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.4536 ¥ 3.8327
库存: 18000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 19163.5
