F380J475MUA

产品分类: 钽电容
厂牌: AVX
产品描述: 4.7μF 1000h@ 85°C ±20% 6.3V 1.5Ω@ 100kHz 0402 贴片安装 1.1mm*600μm*600μm
供应商型号: 478-10032-2-ND
供应商: Digi-Key
标准整包数: 10000

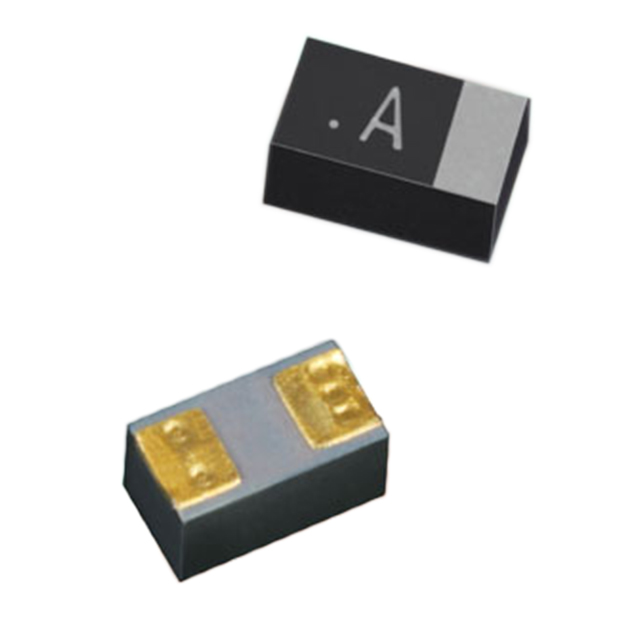

AVX 钽电容 F380J475MUA

F380J475MUA概述

    F38系列导电聚合物微型片式固态电解质芯片电容器

    产品简介


    F38系列是采用导电聚合物电极的微型片式固态电解质芯片电容器。这款电容器尺寸小且低轮廓,具有高体积效率的特点。它们适用于智能手机、平板电脑、无线模块和便携游戏机等多种设备,广泛应用于系统级芯片(SoC)的去耦。

    技术参数


    - 工作温度范围:-55°C 至 +105°C
    - 额定温度范围:+85°C 或 +60°C(部分型号)
    - 容差:±20%(120Hz)
    - 损耗因子(DF):参考技术规格页
    - 等效串联电阻(ESR)@100kHz:参考技术规格页
    - 漏电流:在20°C下施加额定电压5分钟后测量
    - 端子镀层:M和S型号为金镀层(标准),U型号为锡镀层(标准)
    尺寸代码
    - 0603(1608-09):1.60mm (0.063英寸),0.85mm (0.033英寸),高度≤0.80mm (0.031英寸)
    - 0805(2012-09):2.00mm (0.079英寸),1.25mm (0.049英寸),高度≤1.00mm (0.039英寸)
    - 0402(1106-06):1.10mm (0.043英寸),0.60mm (0.024英寸),高度≤0.55mm (0.022英寸)
    额定电压
    - 4V:适合1.0μF到22μF的电容
    - 6.3V:适合1μF到100μF的电容
    - 8V:适合2.2μF到47μF的电容
    - 10V:适合2.2μF到100μF的电容
    - 16V:适合10μF到100μF的电容
    - 25V:适合2.2μF到4.7μF的电容
    - 30V:适合4.7μF的电容
    - 35V:适合3.3μF的电容
    - 38V:适合1μF的电容

    产品特点和优势


    - 导电聚合物电极:提供稳定和高效的电容器性能。
    - 良性失效模式:在推荐的工作条件下具有良好的失效模式。
    - 符合RoHS3指令:环保设计,符合欧盟要求。
    - 小尺寸和低轮廓:特别适合空间受限的应用场合。
    - 高体积效率:可以在有限的空间内提供较高的电容量。
    - 100%浪涌电流测试:保证产品在应用中的可靠性。

    应用案例和使用建议


    - 智能手机:可用于内部电源管理,提高电路的稳定性和可靠性。
    - 平板电脑:用于减少噪声干扰,提高整体性能。
    - 无线模块:提供可靠的去耦,确保通信质量。
    - 便携游戏机:提升游戏体验,减少因电源波动导致的游戏中断。
    使用建议:
    - 在高热环境下使用时,注意降额使用,以确保电容器的长期稳定性。
    - 确保焊接过程中的温度不超过260°C,避免损坏电容器。
    - 使用过程中定期检查电容器的容差和ESR值,确保其工作状态良好。

    兼容性和支持


    - 兼容性:F38系列电容器适用于各种主流的表面贴装工艺。
    - 技术支持:用户可以联系当地Kyocera AVX销售办公室获取技术支持和售后服务。

    常见问题与解决方案


    - 问题1:电容器漏电流过大
    - 解决方案:检查应用环境温度是否超过规定范围,必要时更换电容器。
    - 问题2:电容器容差不达标
    - 解决方案:检查电容器的工作电压是否超过了推荐的最大电压。
    - 问题3:电容器在高温环境下工作异常
    - 解决方案:根据降额使用指南适当降低工作电压,或者选择耐高温型号的电容器。

    总结和推荐


    F38系列电容器凭借其出色的导电聚合物电极、高体积效率和可靠的设计,在消费电子、移动设备等领域有着广泛的应用前景。虽然初期成本相对较高,但其卓越的性能和长寿命使其成为值得推荐的产品。对于需要高可靠性和高效率的应用场合,F38系列电容器无疑是一个理想的选择。

F380J475MUA参数

参数
电容值 4.7μF
ESR-等效串联电阻 1.5Ω@ 100kHz
容差 ±20%
额定电压 6.3V
工作寿命 1000h@ 85°C
长*宽*高 1.1mm*600μm*600μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F380J475MUA厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F380J475MUA数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F380J475MUA F380J475MUA数据手册

F380J475MUA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.3597 ¥ 3.0098
20000+ $ 0.3427 ¥ 2.8681
30000+ $ 0.3339 ¥ 2.7947
库存: 190000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 30098
