THJE107K016RJN

产品分类: 钽电容
厂牌: AVX
产品描述: 100μF ±10% 16V 400mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*4.3mm
供应商型号: C5797249
供应商: 国内现货
标准整包数: 1

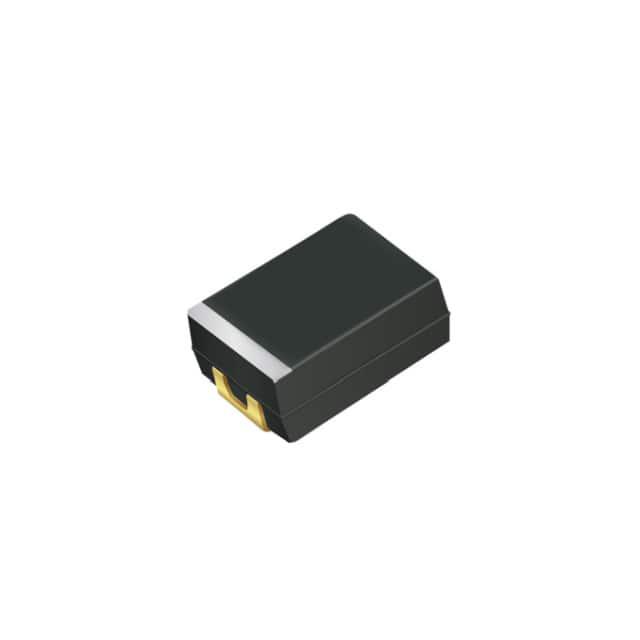

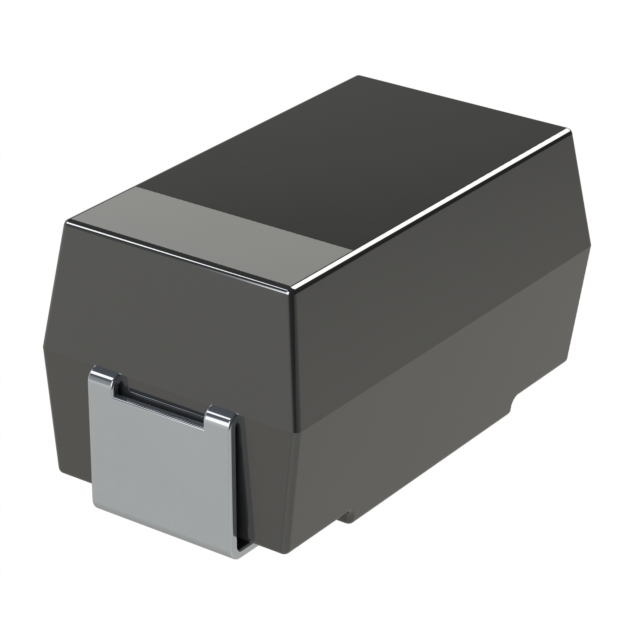

AVX 钽电容 THJE107K016RJN

THJE107K016RJN概述

    THJ Extended Series 高温电容器技术手册

    产品简介


    THJ Extended Series 是一款适用于极端高温环境下的表面贴装钽电容器。该系列产品具有高可靠性及耐高温特性,适用于石油钻井、航空航天及汽车等多个行业。其独特的设计能够承受高达200℃的工作温度,并且能够在这种极端条件下连续运行1000小时而不会出现明显降解。

    技术参数


    - 工作温度范围:-55℃ 至 200℃(额定电压降额)
    - 额定电压范围:10Vdc 和 16Vdc
    - 电容范围:10μF 至 220μF
    - 容差:±10% 或 ±20%
    - 漏电流:25℃ 下 ≤0.01CV;200℃ 下 ≤1mA(1000小时)
    - 耐压能力:200℃ 下 ≤4.3V 至 6.5V
    - 储存寿命:在200℃环境下无电压施加情况下可存放2000小时
    - 终端处理:金镀层,适合混合组装
    - 封装尺寸:B (1210), E (2917)
    - 兼容性:符合RoHS标准,符合无铅焊接要求

    产品特点和优势


    - 高温耐受性:最高可承受200℃的高温环境,确保在极端条件下的可靠运行。
    - 超长使用寿命:可在200℃环境下持续工作1000小时以上。
    - 优良的抗腐蚀性:采用金镀层的终端处理,提供出色的抗腐蚀性能。
    - 优异的泄漏电流控制:即使在高温环境下也能够保持极低的漏电流水平。
    - 高可靠性:通过严格的测试,确保产品的可靠性和稳定性。

    应用案例和使用建议


    THJ Extended Series 主要应用于石油钻井、航空航天以及汽车等领域。在这些应用场景中,该产品能够稳定地运行于高温环境中,如油井中的高温环境,或飞行器发动机附近的高温区域。此外,在需要长时间稳定运行的电路中,THJ Extended Series 也是理想的选择。
    使用建议:
    - 确保在高温环境下使用时,电压不超过额定值。
    - 在极端环境下使用时,考虑进行适当的热管理以维持其最佳性能。
    - 在进行焊接时,推荐使用干燥包装选项以减少焊接过程中的应力。

    兼容性和支持


    - 兼容性:符合无铅焊接要求,适用于标准SMT工艺。
    - 支持:供应商提供详细的使用指南和技术支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:如何判断电容器是否损坏?
    解决方案:检查外观是否有明显的物理损伤,或者测量其电容值和漏电流是否超出正常范围。

    - 问题2:如何正确存储电容器?
    解决方案:在200℃的高温环境下,电容器应无电压施加存放,以避免长期存储期间的电性能变化。

    - 问题3:电容器在极端环境下的使用寿命如何?
    解决方案:在200℃的极端环境下,电容器可稳定工作1000小时以上,但仍需定期检查以确保其性能。

    总结和推荐


    THJ Extended Series 钽电容器以其卓越的高温耐受性和可靠性,成为众多需要在极端环境下工作的电路系统中的理想选择。无论是石油钻井还是航空航天,它都能提供可靠的电性能保障。如果您正在寻找能够在高温环境下稳定运行的电子元器件,强烈推荐选择THJ Extended Series。

THJE107K016RJN参数

参数
电容值 100μF
ESR-等效串联电阻 400mΩ@ 100kHz
容差 ±10%
额定电压 16V
工作寿命 -
长*宽*高 7.3mm*4.3mm*4.3mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

THJE107K016RJN厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

THJE107K016RJN数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX THJE107K016RJN THJE107K016RJN数据手册

THJE107K016RJN封装设计

查看详情并下载
Symbol
Footprint
3D Model
