609159330201000

厂牌: AVX

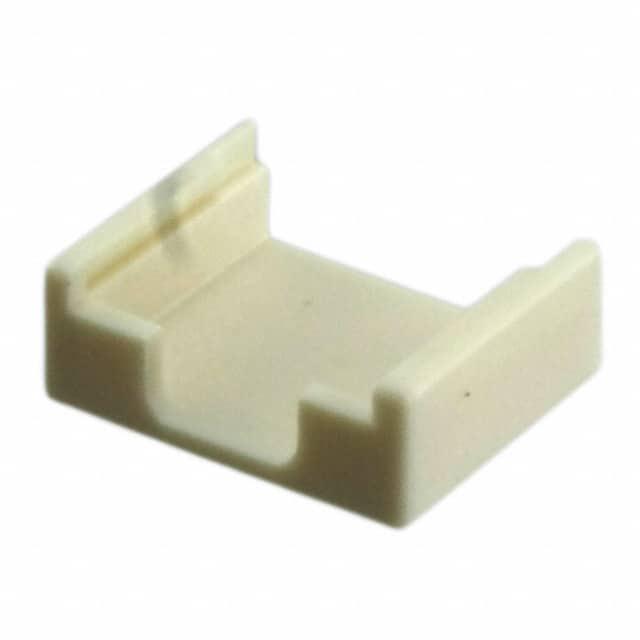

产品描述: Connector Accessories Cover Straight Nylon 4/6 Red Bag
供应商型号: 581-609159330201000
供应商: Mouser
标准整包数: 1
AVX 固态照明连接器 - 配件 609159330201000

609159330201000概述

    电子元器件技术手册:11-9159-WTB 系列插头

    产品简介


    11-9159-WTB 系列是一款专为板对板连接设计的电子元器件。此系列适用于标准的 9159 两件式连接器系统,提供线对板的连接能力,特别适用于固态照明(SSL)市场。这些连接器能够实现共平面(水平到水平)的板级匹配,并且具有5安培的电流承载能力,且采用最紧凑的包装设计。

    技术参数


    - 电流承载能力:5 安培/触点
    - 电压等级:交流 125 VAC (均方根) 或直流等效值
    - 工作温度范围:
    - 运行温度:-40°C 至 +125°C
    - 存储温度:-40°C 至 +70°C
    - 绝缘材料:尼龙:V-0 级
    - 接触材料:铍铜 / 磷青铜
    - 电镀选项:金 / 镍上镀锡
    - 耐久性:10 次循环
    - 接触间距:01 = 3 mm
    - 包装数量:每卷700个
    - 绝缘材料颜色:参见第10页
    - 接头材料:黄铜合金,尾部选择性镀镍锡金镀层

    产品特点和优势


    - 兼容标准插座:无需更换任何连接器即可适配标准插座
    - 高电流承载能力:超过一般市场需求的 5 安培电流等级
    - 焊接电线应力释放:结构简单
    - 可选锁闩:适用于恶劣环境,确保 PCB 连接器的正向固定
    - 易于安装:允许设计师在同一块 PCB 上集成插座和插头,减少成本和库存

    应用案例和使用建议


    - 应用实例:应用于固态照明系统中,实现多块 PCB 板的端到端连接
    - 使用建议:
    - 在设计过程中,可以考虑使用电缆扎带来增强电缆固定的稳定性。
    - 对于严苛的工作环境,建议增加可选锁闩以提高连接的可靠性。
    - 在实际应用时,需要根据具体的应用场景,合理选择合适位置的插头。

    兼容性和支持


    - 兼容性:可与标准插座兼容,无需额外调整
    - 附加组件:锁闩和盖子作为独立配件销售,需单独订购
    - 支持:制造商提供相关的产品规范和应用说明,如需更多详情,请参考产品规格文件 201-01-119 和应用指南 201-01-123

    常见问题与解决方案


    - Q: 电缆固定不牢固怎么办?
    - A: 可以增加电缆扎带来加强电缆固定,同时保证足够的耐用性。
    - Q: 插头连接不稳定怎么办?
    - A: 使用可选锁闩来提升连接器在严苛环境下的可靠性。
    - Q: 如何正确选择颜色和尺寸的附件?
    - A: 请参考页面 10 和 16 获取更多关于颜色和尺寸的信息。

    总结和推荐


    综上所述,11-9159-WTB 系列插头凭借其优异的电流承载能力、高度适应恶劣环境的能力以及便于设计和组装的特点,在固态照明等领域表现出色。其独特的设计和广泛的适用性使其成为市场上极具竞争力的产品之一。因此,我们强烈推荐在相关项目中使用此款电子元器件。

609159330201000参数

参数
零件状态 在售
包装方式 散装

609159330201000厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

609159330201000数据手册

厂牌 PDF简要描述 下载
AVX 固态照明连接器 - 配件 AVX 609159330201000 609159330201000数据手册

609159330201000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.184 ¥ 1.5548
10+ $ 0.1622 ¥ 1.3702
25+ $ 0.1564 ¥ 1.3216
100+ $ 0.1484 ¥ 1.2536
250+ $ 0.1309 ¥ 1.1061
1000+ $ 0.122 ¥ 1.0312
2800+ $ 0.1134 ¥ 0.9582
库存: 35611
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.55
