ZWS10B-24/A

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 12W开关电源, 24V 直流输出电压 500mA输出电流, 1输出点
供应商型号: 967-ZWS10B-24/A
供应商: Mouser
标准整包数: 1

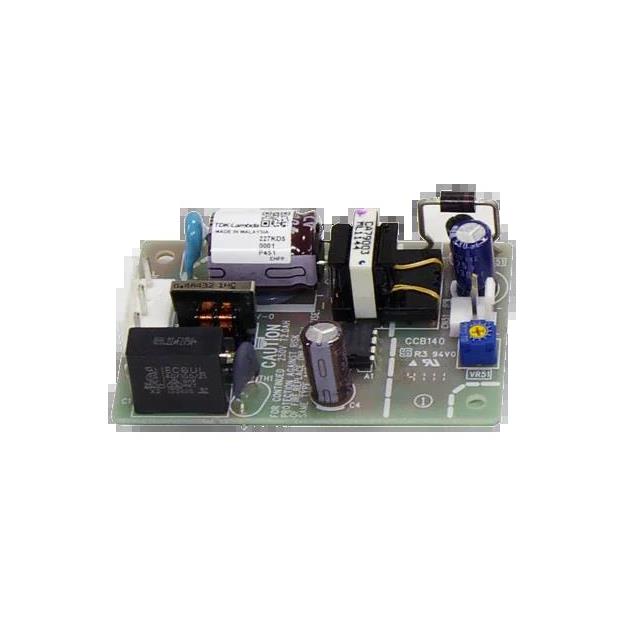

TDK-LAMBDA AC-DC模块 ZWS10B-24/A

ZWS10B-24/A概述

    ZWS10-30B 系列电源适配器技术手册

    产品简介


    ZWS10-30B 系列是一款适用于多种工业应用的高效能电源适配器,提供10W到30W的单输出功率。这款适配器采用紧凑型设计,具有高可靠性,并具备广泛的输入电压范围(85-265VAC),适用于全球不同地区的电力系统。该系列包括ZWS10B、ZWS15B和ZWS30B三种型号,以满足不同功率需求的应用场合。

    技术参数


    - 输入电压范围:85 - 265VAC (47 - 63Hz), 120 - 370VDC
    - 输入电流(100/200VAC):
    - ZWS10B:0.25/0.13A
    - ZWS15B:0.34/0.17A
    - ZWS30B:0.65/0.35A
    - 启动电流(100/200VAC):15/30A
    - 空载功耗:通常为0.2W(100/200VAC),最大0.5W
    - 漏电流(100/200VAC):<150μA/300μA
    - 温度系数:<0.02%/°C
    - 过流保护:>105%的最大电流额定值
    - 保持时间:@100VAC时,20ms
    - 工作温度范围:
    - ZWS10B:-10至+70°C,从50°C到70°C线性降载至20%
    - ZWS15B:-10至+70°C,从50°C到70°C线性降载至40%
    - ZWS30B:-10至+70°C,从50°C到70°C线性降载至20%
    - 储存温度范围:-30至+75°C
    - 电容寿命:10年(80%负载,24小时/天,50°C环境)
    - 湿度范围(非冷凝):
    - 操作:30%-90%RH
    - 储存:10%-90%RH
    - 安全认证:IEC/EN/UL/CSA60950-1, IEC/EN/UL/CSA62368-1, EN50178 (OV II), CE Mark
    - 电磁兼容性:EN55011/EN55022-B, FCC-B, VCCI-B
    - 抗干扰性:IEC61000-4-2 (lv 4), -3 (lvl 3), -4 (lvl 4), -5 (lvl 4), -6 (lvl 3), -8 (lvl 4), -11
    - 尺寸:
    - ZWS10B:50 x 22 x 73.5mm
    - ZWS15B:50 x 22 x 87.5mm
    - ZWS30B:50 x 26.5 x 105mm
    - 重量:
    - ZWS10B:约45g
    - ZWS15B:约55g
    - ZWS30B:约105g
    - 保修期:五年

    产品特点和优势


    1. 通用输入:85 - 265VAC宽范围输入,适应全球不同电力系统。
    2. 长寿命电容:10年E-cap寿命,保证长期稳定运行。
    3. 低空载功耗:<0.5W的低空载功耗,节能环保。
    4. 小尺寸:紧凑设计,节省空间,适用于狭小安装环境。
    5. 长期保障:提供五年的质保,确保用户安心使用。

    应用案例和使用建议


    - 工业自动化:在工业控制系统中作为可靠的电源模块,用于驱动传感器、电机和其他控制单元。
    - 通信设备:适合通信基站、路由器等需要稳定电源的场合。
    - 医疗设备:可用于医疗设备,确保稳定的电源供应。
    使用建议:
    1. 环境温度管理:注意环境温度变化对适配器性能的影响,合理规划散热措施。
    2. 负载分配:确保负载不超过适配器的最大额定值,避免过热风险。

    兼容性和支持


    ZWS10-30B 系列适配器可与多种标准连接器兼容,便于集成到现有系统中。厂商提供详尽的技术文档和支持服务,包括在线资源和技术咨询服务,帮助用户解决各类问题。

    常见问题与解决方案


    - 问题1:适配器在低温环境下无法正常工作。
    - 解决方法:确保环境温度不低于-10°C,并检查接线是否正确。
    - 问题2:适配器输出电压不稳定。
    - 解决方法:确认输入电压在规定的范围内,并检查负载是否超载。

    总结和推荐


    ZWS10-30B 系列电源适配器以其通用输入、长寿命电容和低功耗等特点,在众多工业应用中表现出色。它的小巧体积和良好的散热设计使其适用于多种场合。鉴于其卓越的可靠性和广泛的应用领域,强烈推荐给需要稳定电源供应的各类设备和系统。

ZWS10B-24/A参数

参数
输出电压 24V
特性 -
输出电压组数 1
类型 -
散热方式 -
输出方式 Fixed
输入电压最小值 -
开关频率 -
输入电压最大值 -
转换效率 84%,85%
最大容性负载 -
输出电流最大值 500mA
输出总功率 12W
长*宽*高 93.5mm*60mm*32mm
安装方式 底座安装
零件状态 在售
包装方式 散装

ZWS10B-24/A厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS10B-24/A数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS10B-24/A ZWS10B-24/A数据手册

ZWS10B-24/A封装设计

查看详情并下载
Symbol
Footprint
3D Model
