ZWS300BAF36

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input 302.4W 8.4A 36V 1 370V(DC) 85V~265V(AC) Fixed 底座安装 180.086mm*84.074mm*41.91mm
供应商型号:
供应商:
标准整包数: 0

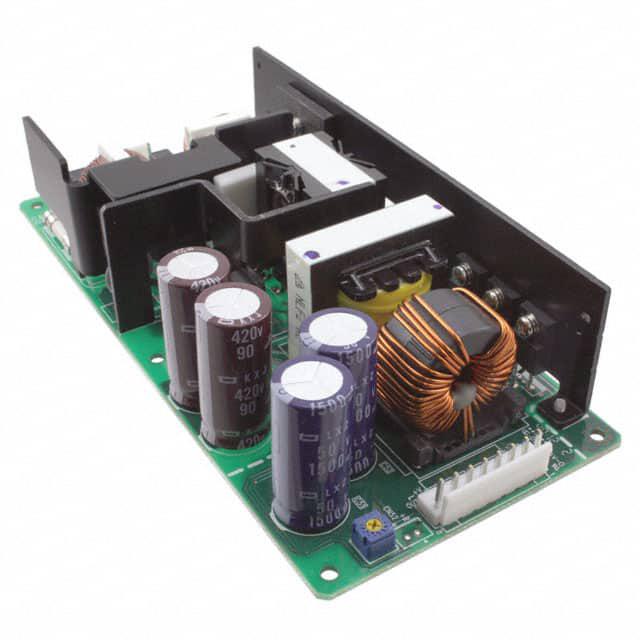

TDK-LAMBDA AC-DC模块 ZWS300BAF36

ZWS300BAF36概述


    产品简介


    ZWS-BAF系列电源适配器是TDK-Lambda公司推出的一款高效能、低成本的单输出电源解决方案。适用于各种广泛的工业应用,如通信、自动化设备、医疗设备及其它需要高可靠性电源的应用场景。该系列产品具备多样化的输出电压和电流选择,涵盖了从50W到300W的不同功率需求,满足不同用户的需求。

    技术参数


    基本技术规格:
    | 型号 | 功率范围 (W) | 输出电压 (V) | 输出电流 (A) | 工作温度范围 (°C) | 输入电压范围 (VAC) |
    |
    | ZWS50-BAF | 50 | 3.3, 5, 12, 15, 24, 48 | 10, 15, 20, 21.6, 39.5 | -10至+70 | 85-265 |
    | ZWS75-BAF | 75 | 3.3, 5, 12, 15, 24, 48 | 15, 20, 30, 32.4, 39.5 | -10至+70 | 85-265 |
    | ZWS100-BAF| 100 | 3.3, 5, 12, 15, 24, 48 | 20, 25, 30, 32.4, 39.5 | -10至+70 | 85-265 |
    | ZWS150-BAF| 150 | 3.3, 5, 12, 15, 24, 48 | 30, 30, 30, 32.4, 39.5 | -10至+70 | 85-265 |
    | ZWS300-BAF| 300 | 12, 15, 24, 36, 48 | 25, 20, 12.5, 8.4, 6.3 | -10至+70 | 85-265 |
    详细技术参数:
    - 输入电压范围: 85-265VAC (47-63Hz)
    - DC输入电压范围: 120-370VDC
    - 电源效率: 最高达91%
    - 最大功率因数: 0.98
    - 存储温度: -30°C至+75°C
    - 湿度范围: 操作:30%-90%,存储:10%-90%
    - 耐压等级: I/P至GND 2kVAC (10mA),I/P至O/P 3kVAC (10mA),O/P至GND 500VAC (20mA)
    - 重量: 165g至540g不等
    - 尺寸: 长x宽x高(mm),从50x26x132到84x42x180不等

    产品特点和优势


    - 长期电容器寿命: 额定为10年,确保更长的现场运行可靠性。
    - 五年质保: 提供长期保障,减少用户的使用成本。
    - 自然对流冷却: 无需风扇,使安装更加便捷且降低故障率。
    - 符合国际标准: 满足多种安全认证标准,保证产品在国际市场上的适用性。

    应用案例和使用建议


    应用案例:
    ZWS-BAF系列被广泛应用于电信基础设施、工业自动化控制系统和医疗设备等领域,特别是在需要紧凑设计和高可靠性的应用场景中表现优异。
    使用建议:
    - 确保电源模块的输入电压和负载电流在额定范围内,避免过载导致的损坏。
    - 在安装过程中,确保所有螺丝都拧紧以满足振动测试要求。
    - 依据具体应用环境调整工作温度和气流条件,以最大化利用产品的性能。

    兼容性和支持


    - 该系列产品设计用于多种输出电压和电流需求,具有广泛的兼容性。
    - TDK-Lambda公司提供了详尽的技术支持文档和售后服务,包括远程ON/OFF控制接口的选项匹配信息。

    常见问题与解决方案


    1. 问题: 设备开机时出现短路现象。
    - 解决方案: 检查电路连接,确认负载未超出适配器的最大输出能力,并且无短路发生。

    2. 问题: 设备在低温环境下无法启动。
    - 解决方案: 确认输入电压在规定范围内,并检查是否存在任何阻碍冷启动的因素。

    总结和推荐


    总体来看,ZWS-BAF系列电源适配器以其卓越的性能和可靠性,在众多电源解决方案中脱颖而出。其长时间的电容器寿命和良好的散热设计使其成为各类工业应用的理想选择。建议用户在选购时根据自身应用的具体需求进行型号选择,确保获得最佳的性价比体验。

ZWS300BAF36参数

参数
输出总功率 302.4W
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
类型 -
散热方式 -
输出电压 36V
输出电流最大值 8.4A
输出电压组数 1
转换效率 -
输入电压最大值 370V(DC)
最大容性负载 -
输出方式 Fixed
开关频率 -
输入电压最小值 85V~265V(AC)
长*宽*高 180.086mm*84.074mm*41.91mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS300BAF36厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS300BAF36数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS300BAF36 ZWS300BAF36数据手册

ZWS300BAF36封装设计

查看详情并下载
Symbol
Footprint
3D Model
