首页  >  产品百科  >  JWS300-12

JWS300-12

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: Adjustable Output,DC Input Capable,PFC,Remote Sense,Universal Input 27A 12V 1 85V~265V(AC) Fixed 底座安装
供应商型号: SG-JWS300-12
供应商: 期货订购
标准整包数: 1

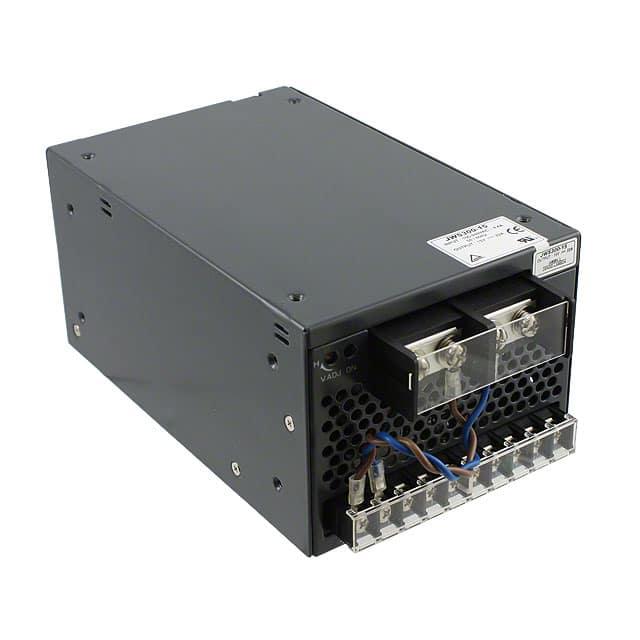

TDK-LAMBDA AC-DC模块 JWS300-12

JWS300-12概述

    JWS系列单输出工业电源产品技术手册解析

    产品简介


    JWS系列是一款单输出工业电源模块,广泛应用于各种工业自动化和测试测量领域。其设计目标是提供高效、可靠且易于集成的电源解决方案。主要产品型号包括JWS50至JWS600,覆盖从50W到600W的不同功率需求。这些模块支持广泛的输入电压范围(85-265VAC),并具备高效率及低功耗的特点,非常适合对能源效率要求高的应用场景。

    技术参数


    以下是JWS系列的主要技术参数摘要:
    | 参数 | 值 |

    | 输入电压范围 | 85-265VAC 或 120-330VDC |
    | 效率 | >85% |
    | 功率因数修正 | 满足EN61000-3-2标准 |
    | 温度系数 | <0.02%/°C |
    | 过电流保护 | >105% |
    | 过压保护 | 是 |
    | 保持时间(典型值) | 20ms |
    | 泄漏电流(最大值) | 0.75mA |
    此外,JWS系列还提供了多种输出电压选项,如3.3V、5V、6V、9V、12V、15V、24V、28V以及48V等,以满足不同负载的需求。

    产品特点和优势


    JWS系列的最大亮点在于其五年质保承诺、高效的功率因数校正技术和宽泛的工作温度范围。这些特性使得它能够适应恶劣的工作环境,并确保长期稳定运行。特别是对于需要长时间连续工作的工厂自动化系统而言,这一点尤为重要。另外,该系列产品通过了多项国际安全认证,如UL60950-1、CSA C22.2 No. 60950-1、EN60950-1等,进一步增强了其可靠性。
    应用案例与使用建议
    JWS系列广泛应用于多个行业领域,例如制造工厂的自动化生产线控制、NC机床操作、汽车制造过程中的零部件组装、包装机械以及材料搬运设备等。在这些应用场景中,JWS系列可以作为主控单元或者辅助电源来支持整个系统的正常运转。为了更好地发挥其性能,在实际安装时应注意以下几点:
    - 确保良好的通风条件;
    - 避免直接暴露于阳光直射下;
    - 定期检查连接端子是否有松动现象;
    - 使用合适的EMI滤波器来减少干扰。
    兼容性与支持
    JWS系列与市面上主流的工业控制器及传感器具有很好的兼容性。制造商提供了全面的技术文档和支持服务,包括详细的安装指南、维护手册以及在线技术支持平台。如果遇到任何问题,用户可以通过拨打客服热线1-800-526-2324联系技术人员获得帮助。

    常见问题与解决方案


    以下是一些常见的客户疑问及其对应的解决方法:
    - 问:如何判断电源是否过热?
    答:观察指示灯颜色变化;当出现红色闪烁时即表示过热警告,需立即断电降温后再继续使用。
    - 问:能否将两台JWS电源并联运行?
    答:对于额定功率为300W及以上的型号,允许通过特定配置实现并联模式下的冗余设计;但需遵循说明书中的详细指导进行操作。
    总结与推荐
    总体来看,JWS系列凭借其卓越的技术指标、多样化的产品组合以及出色的性价比,在工业领域内占据了一席之地。无论是作为独立使用的开关电源还是嵌入式子系统的一部分,它都能够提供稳定可靠的表现。因此,我们强烈推荐这款产品给那些寻求高性能工业级电源解决方案的企业和个人用户。不过需要注意的是,由于该系列已经停产,请考虑升级到更新版本如HWS系列。

JWS300-12参数

参数
输出电压 12V
类型 -
最大容性负载 -
输出电压组数 1
散热方式 -
转换效率 -
开关频率 -
输出电流最大值 27A
输入电压最小值 85V~265V(AC)
输出方式 Fixed
输出总功率 -
特性 Adjustable Output,DC Input Capable,PFC,Remote Sense,Universal Input
输入电压最大值 -
安装方式 底座安装
应用等级 商用级
零件状态 停产
包装方式 散装

JWS300-12厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

JWS300-12数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA JWS300-12 JWS300-12数据手册

JWS300-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
