ZPS40-12

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 40W开关电源, 12V 直流输出电压 3.34A输出电流, 1输出点
供应商型号: 5287987
供应商: 海外现货
标准整包数: 1

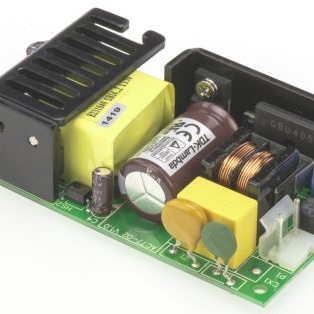

TDK-LAMBDA AC-DC模块 ZPS40-12

ZPS40-12概述

    电子元器件产品技术手册:ZP40 & 60 系列电源适配器

    产品简介


    ZP40 & 60 系列是专为各种工业和商业应用设计的2英寸×4英寸尺寸的AC-DC电源适配器,输出功率范围为40W至60W。这些适配器支持单输出和多输出配置,适用于视频/音频路由器、数据通信、POS机、测试和测量设备以及LED显示器和照明等多种应用。凭借宽泛的交流输入电压范围(90-264VAC 或 120-370VDC)和全球安全机构认证,ZP40 & 60系列提供了一个可靠且通用的选择。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 90 - 264VAC (47 - 440Hz) 或 120 - 370VDC |
    | 启动电流 | 25/50A (冷启动) |
    | 输入电流 | 1.6/1.0A (115/230VAC) |
    | 温度系数 | ±0.05%/°C |
    | 输出电压精度 | V1: ±3%, V2: ±4%, V3: ±3% |
    | 最小负载电流 | 无 (V1: 0.4A, V2: 0.2A) |
    | 负载调节 | V1: ±3%, V2: ±5%, V3: ±1% |
    | 线路调节 | V1: ±1%, V2: ±2%, V3: ±1% |
    | 纹波与噪声 | 1%或50mV,取较大值 |
    | 过流保护 | 持续过流/断路保护 |
    | 短路保护 | 持续过流/断路保护 |
    | 过压保护 | 通常为标称值的110-130% |
    | 保持时间 | 8ms (115VAC输入时) |
    | LED指示灯 | 绿色LED=正常 |
    | 工作温度 | 0°C 至 +70°C (降额) |
    | 存储温度 | -20°C 至 +85°C |
    | 湿度 | 10%-95% RH (非凝结状态) |
    | 散热方式 | 自然对流 |
    | 隔离电压 | 输入到地1.5kVAC,输入到输出3kVAC,输出到地500VAC,持续1分钟 |
    | 绝缘电阻 | 在25°C和70%RH下大于100MΩ |
    | 振动 | 非工作状态下的振动为23.52m/s² (10-55Hz:恒定扫描1min X, Y, Z各1小时) |
    | 冲击 | 小于196.1m/s² (20G) |
    | 安全机构认证 | IEC/UL/CSA/EN62368-1, 60950-1, CE标志 |
    | 传导及辐射EMI | EN55022-B, FCC Class B |
    | 免疫性 | EN61000-4-2, -3, -4, -5, -6, -8 |
    | 重量 | 180g |
    | 尺寸 (WxLxH) | 101.6 x 50.8 x 30.48mm (含底座组件) |

    产品特点和优势


    - 行业标准封装:提供广泛的产品选择,易于安装和集成。
    - 高效率:最高可达88%,减少系统发热,延长使用寿命。
    - 广泛的型号选择:满足不同应用需求,确保优化的电源供应。
    - 强电磁干扰免疫力:提升系统可靠性。

    应用案例和使用建议


    ZP40 & 60系列广泛应用于视频/音频路由器、数据通信、POS机和测试测量设备等场合。例如,在POS机中,高稳定性和低纹波噪声有助于保持交易数据的准确性;而在视频/音频路由器中,高效率可以降低功耗和运行成本。使用建议包括:选择合适的输出组合,根据实际负载进行适当的散热设计,并定期检查系统的运行状况以确保长期稳定运行。

    兼容性和支持


    ZP40 & 60系列适配器的输入连接器与Molex Housing 09-50-3031和Molex 2478系列端子相匹配,输出连接器则与Molex Housing 09-50-3041和Molex 2478系列端子相匹配。制造商提供了详尽的技术支持,包括咨询销售办公室以获取更多关于在直流输入条件下使用的详细信息。此外,公司遍布全球的服务网络提供了快速的技术支持和售后服务,保障用户的利益。

    常见问题与解决方案


    1. 问题:启动时输入电流过高
    解决方案:检查输入电压范围,确认符合设备要求,同时确保安装过程无误。
    2. 问题:系统过热
    解决方案:检查散热装置是否正常工作,必要时增加风扇或其他散热措施。
    3. 问题:输出电压不稳定
    解决方案:检查负载是否超出设备的最小负载要求,调整负载至合适水平。

    总结和推荐


    综上所述,ZP40 & 60系列适配器以其高效、稳定的性能和广泛应用领域的适应能力,成为了众多工业和商业应用的理想选择。其优良的电气特性和广泛的支持使其在市场上具有较强的竞争力。因此,我们强烈推荐这款产品用于需要稳定、高效电源供应的应用场景。

ZPS40-12参数

参数
输出电流最大值 3.34A
最大容性负载 -
类型 -
输入电压最大值 370V(DC)
输出电压组数 1
输出电压 12V
开关频率 -
特性 DC Input Capable,Universal Input
输出方式 Fixed
散热方式 -
转换效率 84%
输出总功率 40W
输入电压最小值 90V~264V(AC)
长*宽*高 101.6mm(长度)*50.8mm(宽度)
安装方式 底座安装
零件状态 新设计不推荐
包装方式 散装

ZPS40-12厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZPS40-12数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZPS40-12 ZPS40-12数据手册

ZPS40-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
