首页  >  产品百科  >  ZWQ 130 5222/A

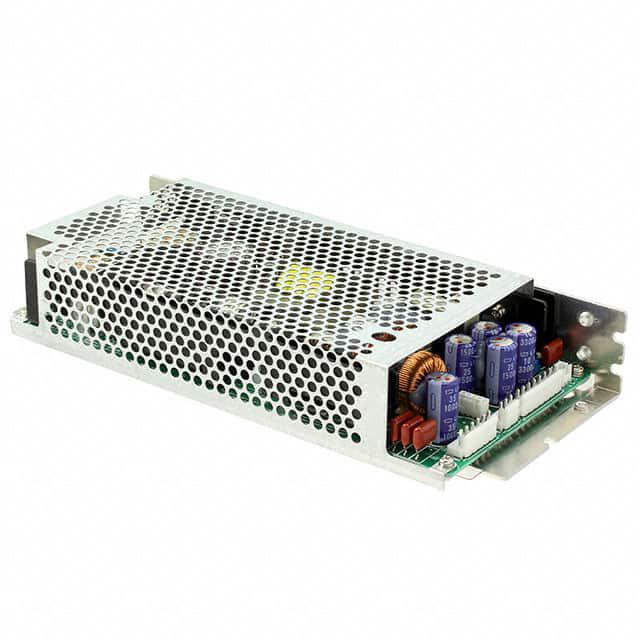

ZWQ 130 5222/A

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 130W开关电源, 5 V dc, ±12 V dc输出电压 4A输出电流, 4输出点
供应商型号:
供应商:
标准整包数: 0
TDK-LAMBDA AC-DC模块 ZWQ 130 5222/A

ZWQ 130 5222/A概述

    ZWQ Series Quad Output Power Supplies

    产品简介


    ZWQ系列是一种四路输出电源供应器,提供从80W到170W的功率范围。这些电源设计用于工厂自动化、测试与测量以及轻工业设备等多种应用场景。其独特的四路独立可调输出使其成为多轨电源系统中的理想选择。

    技术参数


    - 输入电压:85-265VAC(47-63Hz),120-370VDC
    - 输入电流:最高1.6A/0.8A(AC输入)
    - 功率因数校正:符合EN61000-3-2标准
    - 工作温度范围:自然冷却为-10°C至60°C,强制风冷为-10°C至70°C
    - 最大输出功率:自然冷却时80W,强制风冷时可达170W
    - 电压调节精度:±5%(V2和V3输出)
    - 效率:典型值为72%
    - 存储温度:-30°C至+85°C
    - 尺寸:93.5 x 35 x 210mm(ZWQ80),106 x 35 x 225mm(ZWQ130)
    - 重量:550g(ZWQ80),730g(ZWQ130)

    产品特点和优势


    ZWQ系列具有多种优势,使其在多个行业领域具有显著的竞争优势:
    - 低剖面设计:可以轻松安装在1U机箱内。
    - 浮动第四输出:可作为正负极输出使用,灵活度高。
    - 功率因数校正:确保全球适用性。
    - 温度系数低:<0.02%/°C,保证长时间稳定运行。
    - 过载保护:避免长时间过载运行,提高设备可靠性。
    - 广泛的应用兼容性:适用于多种类型的电源系统。

    应用案例和使用建议


    ZWQ系列被广泛应用于工厂自动化设备、测试与测量仪器和轻工业设备中。例如,在测试与测量设备中,ZWQ系列能够提供稳定可靠的电源输出,满足设备在不同测试场景下的需求。建议在使用时注意散热,确保强制风冷模式下达到最佳性能。

    兼容性和支持


    ZWQ系列设计为通用型电源供应器,与多种设备兼容。制造商提供了详尽的技术文档和客户支持服务,确保用户在使用过程中获得全面的技术支持和维护帮助。

    常见问题与解决方案


    - 问题1:启动时出现过流现象
    - 解决方法:检查外部电路是否存在短路或负载过大,确保所有连接正确无误。

    - 问题2:输出电压不稳定
    - 解决方法:检查输入电压是否在允许范围内,调整负载平衡以确保各输出电压稳定。

    总结和推荐


    ZWQ系列四路输出电源供应器以其低剖面设计、高性能和广泛的应用兼容性,在多个行业领域展现出卓越的表现。其出色的温控能力和广泛的输出电压范围使其成为多轨电源系统的首选。总体而言,强烈推荐ZWQ系列给需要高效、可靠电源解决方案的用户。

ZWQ 130 5222/A参数

参数
输出方式 Fixed
输出电流最大值 4A
最大容性负载 -
转换效率 72%
输入电压最小值 85V~265V(AC)
开关频率 -
输入电压最大值 370V(DC)
输出总功率 170W
散热方式 -
类型 -
特性 Adjustable Output,PFC,Universal Input
输出电压组数 4
输出电压 5V
长*宽*高 225mm*35mm*35mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWQ 130 5222/A厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWQ 130 5222/A数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWQ 130 5222/A ZWQ 130 5222/A数据手册

ZWQ 130 5222/A封装设计

查看详情并下载
Symbol
Footprint
3D Model
