HWS-300-5/HD

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: Adjustable Output,DC Input Capable,Load Sharing,Remote On/Off,Remote Sense,Universal Input 300W 60A 5V 1 370V(DC) 85V~265V(AC) Fixed 底座安装 165.1mm*60.96mm*82.042mm
供应商型号:
供应商:
标准整包数: 0

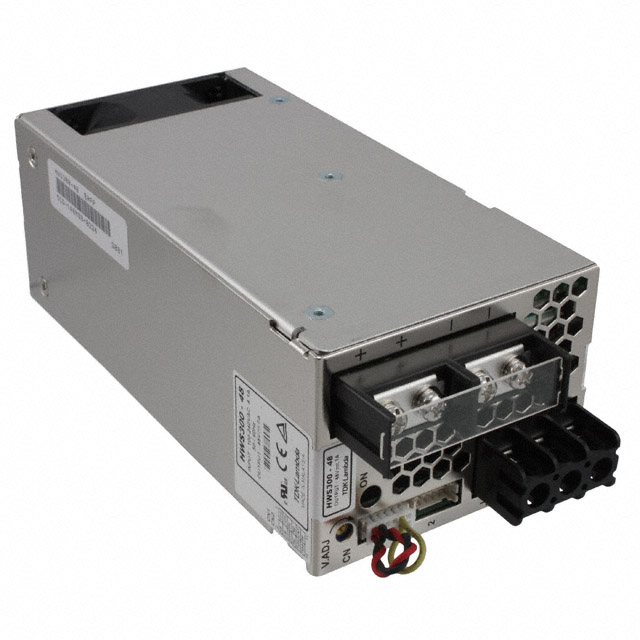

TDK-LAMBDA AC-DC模块 HWS-300-5/HD

HWS-300-5/HD概述

    HWS300-1500 Series 单输出工业电源技术手册

    产品简介


    HWS300-1500系列单输出工业电源专为高可靠性应用设计,广泛应用于工厂自动化、测试与测量及自动服务领域。此系列产品提供有限终身保修,并且通过多项国际标准认证(如UL508、SEMI F47等),适用于全球范围内各种恶劣环境。

    技术参数


    - 输入电压范围: 85 - 265VAC或120 - 330VDC
    - 输入电流:
    - 5V:3.8/1.9A;7.5/3.6A;3.3V:9.6/5.0A;15/8A
    - 12-48V:4.2/2.1A;8.1/3.9A;5-60V:13.5/7.0A;19/10A
    - 峰值输入电流: 20/40A
    - 功率因数: 满足EN61000-3-2
    - 温度系数: <0.02%/°C
    - 过电流保护: >105%
    - 过电压保护: 见第2页表格(需重置)
    - 保持时间: 20ms(HWS1500-7为16ms)
    - 泄漏电流: <0.75mA(240VAC,60Hz时)
    - 远程感应: 支持
    - 远程开/关: 隔离于输出
    - 并行操作: 最多可连接5个单元
    - 工作温度: -10至+70°C,负载50%以上时线性降额
    - 存储温度: -30至+85°C
    - 湿度: 运行时10%-90%,非运行时10%-95%
    - 冷却方式: 内部风扇
    - 绝缘耐压: 输入对地2.5kVAC,输入对输出3kVAC,输出对地500VAC
    - 隔离电阻: >100MΩ(25°C,70%RH)
    - 振动: 非运行状态10-55Hz,19.6m/s²持续1小时
    - 冲击: <196.1 m/s²
    - 安全认证: IEC/EN/UL/CSA 60950-1 和 62368-1,EN50178,UL508,CE标志
    - 传导和辐射EMI: 符合EN55011 / EN55022,FCC VCCI(HWS300、600和1000:B类,HWS1500:A类)
    - MTBF:
    - HWS300:2,145,809小时
    - HWS600:1,998,996小时
    - HWS1000:1,087,031小时
    - HWS1500:1,152,309小时
    - 重量:
    - HWS300:1000g
    - HWS600:1600g
    - HWS1000:3200g
    - HWS1500:3800g

    产品特点和优势


    - 有限终身保修: 降低用户的总体拥有成本。
    - 高效率: 简化系统冷却过程。
    - 宽范围交流输入: 支持全球使用。
    - 远程感应与调节: 灵活适应不同的应用需求。
    - 并行操作: 可实现多个单元的协同工作。
    - 高安全性认证: 通过多重国际安全标准认证。

    应用案例和使用建议


    - 工厂自动化: 适用于生产线上的电源供给。
    - 测试与测量: 适合实验室环境下的精密仪器供电。
    - 自动服务: 适用于自助服务终端等应用。
    使用建议:
    - 考虑环境温度,适当进行负载降额操作。
    - 为了确保高效散热,建议配置适当的冷却系统。
    - 使用推荐的EMI滤波器以减少电磁干扰。

    兼容性和支持


    - 兼容性: 可与其他制造商的元器件或设备一起使用。
    - 支持: 厂商提供详细的技术文档和售后服务,确保用户能够快速解决问题。

    常见问题与解决方案


    1. Q: 如何处理过电流保护触发?
    - A: 请检查负载情况,必要时降低负载。如果问题持续存在,请联系技术支持。
    2. Q: 如何正确安装M4螺丝?
    - A: 推荐扭矩为1.27N•m,避免过紧或过松。
    3. Q: 远程感应端口如何连接?
    - A: 参照连接手册,确保正确安装匹配的连接器和接触器。

    总结和推荐


    HWS300-1500系列单输出工业电源凭借其出色的效率、高可靠性及广泛应用性,是理想的选择。如果您需要稳定可靠的电源解决方案,特别是针对严苛的应用环境,HWS300-1500系列将是一个非常好的选择。我们强烈推荐此产品给追求高性能和可靠性的用户。

HWS-300-5/HD参数

参数
散热方式 -
开关频率 -
转换效率 -
输出电压 5V
输入电压最小值 85V~265V(AC)
输入电压最大值 370V(DC)
输出总功率 300W
输出电流最大值 60A
输出电压组数 1
特性 Adjustable Output,DC Input Capable,Load Sharing,Remote On/Off,Remote Sense,Universal Input
输出方式 Fixed
最大容性负载 -
类型 -
长*宽*高 165.1mm*60.96mm*82.042mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

HWS-300-5/HD厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

HWS-300-5/HD数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA HWS-300-5/HD HWS-300-5/HD数据手册

HWS-300-5/HD封装设计

查看详情并下载
Symbol
Footprint
3D Model
