IEA48005A150V-001-R

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: Remote On/Off,OCP,OVP 67.5W 4.5A 15V 1 75V 36V Fixed 通孔安装
供应商型号: SG-IEA48005A150V-001-R
供应商: 国内现货
标准整包数: 1

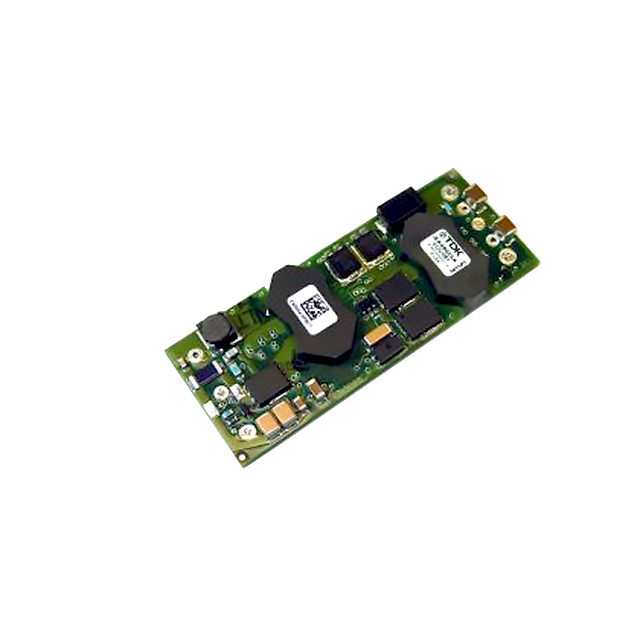

TDK-LAMBDA DC-DC模块 IEA48005A150V-001-R

IEA48005A150V-001-R概述

    iEA 系列电子元器件产品技术手册

    1. 产品简介


    iEA系列是TDK-Lambda公司生产的隔离型DC-DC转换器,属于第八砖(Eighth Brick)封装,提供高效率和紧凑的设计,适用于各种高密度电源需求的应用。这些转换器具备输入电压范围宽广(36-75V或18-60V)、输出电压稳定和多种输出选项(5V、12V、15V、18V和28V)的特点,特别适合通信、测试测量和工业领域的应用。

    2. 技术参数


    iEA系列的产品详细技术参数如下:
    - 输入电压范围:36-75V 或 18-60V
    - 输出电压:5V、12V、15V、18V 和 28V
    - 最大功率:75W 到 78W
    - 效率:最高可达90.5%
    - 切换频率:固定频率400kHz 至 450kHz
    - 过电流保护阈值:20A 到 4.4A 不等
    - 过电压保护:5.7V 到 38V
    - 隔离电压:1500V
    - 重量:30.4克
    - 尺寸:58.42 x 22.86 x 8.81毫米

    3. 产品特点和优势


    - 高效率:高达90.5%的高效能,减少系统热量损失。
    - 紧凑设计:单板开放式框架设计,支持8.81mm的最大高度,便于紧贴式安装。
    - 温度适应性强:可在-40至125℃的环境中稳定运行。
    - 低热损耗:通过恒频控制减少热损耗。
    - EMI表现良好:电磁干扰(EMI)可预测且可控。
    - 高可用功率:即使在高温环境下,仍能保持较高的可用功率。

    4. 应用案例和使用建议


    iEA系列广泛应用于通信设备、测试测量仪器和工业自动化设备。在具体应用中,例如通信基站,可以利用其高功率密度和高效能特性,为多个系统组件供电。使用时,建议根据具体应用场景选择合适的型号和参数配置,以确保最佳性能。例如,在高负载和高温环境下,选择具有更高过电流保护阈值和更低过电压保护范围的型号。

    5. 兼容性和支持


    iEA系列与其他电源模块和滤波器具有良好的兼容性,可搭配其他电子元器件使用。厂商提供了详尽的技术支持文档和在线资源,客户可以通过官方网站访问到更多资料和支持服务。此外,对于需要集成到复杂系统中的用户,可以参考配套的评估板和开发工具。

    6. 常见问题与解决方案


    - 问题:如何正确连接输入电源?
    - 解决方案:参照产品手册中的PIN Assignments表,确保正负极接线正确。建议使用适当的绝缘材料以避免短路风险。
    - 问题:输出电压不稳定怎么办?
    - 解决方案:检查负载条件和输入电压波动,必要时增加外部负载电容。如果问题依然存在,请联系技术支持获取进一步指导。
    - 问题:散热不良导致过温保护触发?
    - 解决方案:增加散热片或采用强制风冷方式来降低工作温度。确保系统设计符合产品手册中的冷却要求。

    7. 总结和推荐


    总体而言,iEA系列DC-DC转换器凭借其紧凑的设计、高效的性能和广泛的适用性,在高密度电源系统中表现出色。其高功率密度和优良的温度适应性使其成为通信、测试测量及工业应用的理想选择。我们强烈推荐此系列产品,尤其是在对空间和效能有较高要求的应用场景中。

IEA48005A150V-001-R参数

参数
最大容性负载 -
输出电压 15V
开关频率 -
散热方式 -
输出电压组数 1
类型 -
输出方式 Fixed
输入电压最小值 36V
输入电压最大值 75V
特性 Remote On/Off,OCP,OVP
转换效率 -
输出电流最大值 4.5A
输出总功率 67.5W
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

IEA48005A150V-001-R厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

IEA48005A150V-001-R数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA DC-DC模块 TDK-LAMBDA IEA48005A150V-001-R IEA48005A150V-001-R数据手册

IEA48005A150V-001-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
