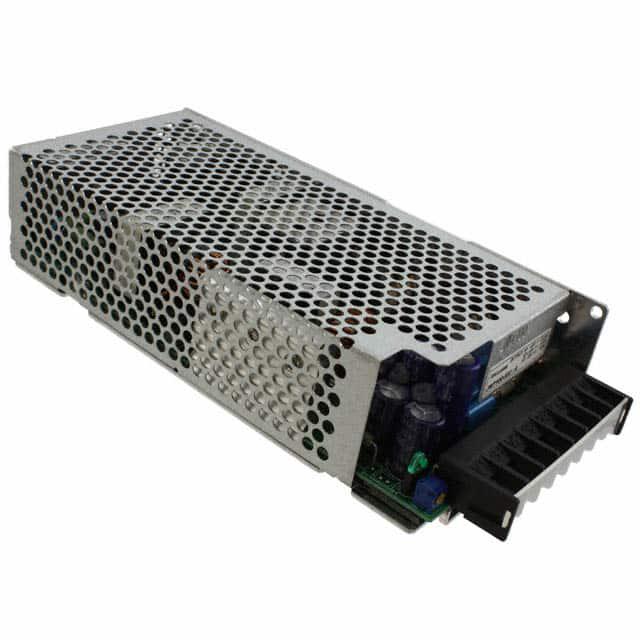

JWT75-5FF

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: Adjustable Output,DC Input Capable,PFC,Universal Input 75W 8A 5V 3 330V(DC) 85V~265V(AC) Fixed 底座安装 188mm*92mm*42mm
供应商型号: SG-JWT75-5FF
供应商: 国内现货
标准整包数: 1
TDK-LAMBDA AC-DC模块 JWT75-5FF

JWT75-5FF概述

    JWT系列三输出工业电源

    产品简介


    JWT系列三输出工业电源是专为工业自动化、测试测量和机器人等领域设计的高可靠性电源产品。其具有多个电压输出选项,能够广泛应用于工厂自动化控制、数控机床、汽车制造、包装设备及材料处理等多个行业。此外,JWT系列电源已通过多项国际安全认证,确保了其在复杂环境下的稳定性和安全性。

    技术参数


    JWT系列电源的技术规格如下:
    - 输出功率: JWT75(75W),JWT100(100W)
    - 效率: JWT75(典型值72%)
    - 输入电压范围: AC 85-265V (47-63Hz),DC 120-330V
    - 输入电流: JWT75(1.2A/0.6A),JWT100(1.4A/0.7A)
    - 启动电流: JWT75(14A @ 100VAC, 28A @ 200VAC)
    - 功率因数: 符合EN61000-3-2标准
    - 输出电压精度: V1可调,V2和V3为±5%
    - 温度系数: V1和V2<0.02%/°C,V3<0.03%/°C
    - 过流保护: >105%
    - 过压保护: 主输出范围:5.7-7V
    - 保持时间: 20ms
    - 泄漏电流: 最大0.75mA,典型0.44mA@230VAC
    - 工作温度: -10°C至+65°C,50°C至65°C线性降额至50%负载;40°C至50°C时加罩可降额至60%负载
    - 存储温度: -30°C至+85°C
    - 湿度: 工作时30%-90%,非工作时10%-95%
    - 冷却方式: 自然对流
    - 耐压: 输入到接地2kVAC(20mA),输入到输出3kVAC(20mA),输出到接地500VAC(100mA)持续1分钟
    - 隔离电阻: >100MΩ@25°C & 70%RH,输出到接地500VDC
    - 振动: 非工作状态10-55Hz,1分钟扫描,X、Y、Z轴1小时2G恒定加速度
    - 冲击: <20G
    - 安全认证: UL60950-1、CSA60950-1、EN60950-1、VDE0160、CE标志、符合DENTORI要求
    - 电磁兼容性: EN55011/EN55022-B、FCC Class B、VCCI-B
    - 重量: JWT75(约600g),JWT100(约720g)
    - 尺寸: JWT75(42mm x 92mm x 188mm),JWT100(48mm x 92mm x 203mm)
    - 保修: 5年

    产品特点和优势


    - 五年质保: 表明制造商对其产品质量充满信心。
    - 功率因数校正: 可有效提高能源利用率。
    - 认证齐全: 符合多项国际标准,保证了产品的可靠性和安全性。
    - 宽电压输入范围: 能适应多种电源环境,减少外部电源适配的需求。
    - 优异的EMI性能: 符合Level B EMI标准,降低干扰影响。

    应用案例和使用建议


    JWT系列电源广泛应用于各种工业自动化系统,如工厂自动化过程控制、NC机加工、汽车制造业等。其多输出电压选择和高稳定性使其成为理想的电源解决方案。建议在安装过程中注意散热管理,并考虑额外安装EMI滤波器以增强抗干扰能力。例如,推荐使用RSEL-2002W滤波器。

    兼容性和支持


    JWT系列电源与市场上主流的工业控制系统和其他电子设备高度兼容。制造商提供五年的保修期,并在其官网提供了详尽的技术文档和客户支持服务。

    常见问题与解决方案


    - 问题: 在高温环境下运行时,效率降低?
    - 解决方案: 确保电源处于通风良好的环境中,并可能需要在40°C以上进行线性降额操作。
    - 问题: 如何选择正确的电压输出型号?
    - 解决方案: 根据具体应用需求选择合适电压组合,如需要+5V、+12V、-12V,则可以选用JWT75-522/A或JWT100-522/A。

    总结和推荐


    JWT系列三输出工业电源凭借其高效率、多功能性和广泛的兼容性,在众多工业应用中表现出色。其多年质保和全面的安全认证,使其成为工业自动化项目的理想选择。建议所有需要稳定多输出电源解决方案的项目都考虑采用JWT系列电源。

JWT75-5FF参数

参数
输入电压最小值 85V~265V(AC)
输入电压最大值 330V(DC)
类型 -
开关频率 -
散热方式 -
输出电压组数 3
输出电流最大值 8A
输出总功率 75W
最大容性负载 -
输出电压 5V
特性 Adjustable Output,DC Input Capable,PFC,Universal Input
输出方式 Fixed
转换效率 -
长*宽*高 188mm*92mm*42mm
安装方式 底座安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 散装

JWT75-5FF厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

JWT75-5FF数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA JWT75-5FF JWT75-5FF数据手册

JWT75-5FF封装设计

查看详情并下载
Symbol
Footprint
3D Model
