DT-150PW-120-D

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 电源适配器 DT150-D系列, 12V 直流输出, 11.67A输出, C14插头
供应商型号: 1253764
供应商: 海外现货
标准整包数: 1

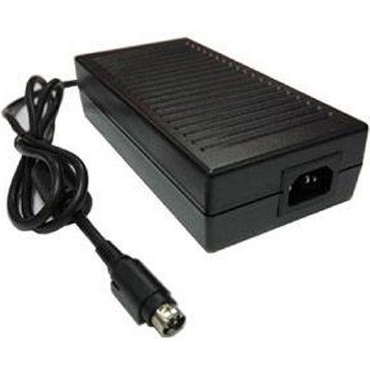

TDK-LAMBDA AC-DC模块 DT-150PW-120-D

DT-150PW-120-D概述

    DT150-D 系列 150W AC-DC 外部电源适配器

    产品简介


    DT150-D 系列是 TDK-Lambda 公司生产的高性能 150W AC-DC 外部电源适配器,适用于多种工业应用。该系列包含多个不同输出电压的型号(12V, 16V, 19V, 24V, 36V 和 48V),为各种负载提供了广泛的选择。该系列产品具备高效率、低功耗和广泛的输入电压范围,特别适合对可靠性和能效有严格要求的应用场合。

    技术参数


    - 输入电压范围:90 - 264VAC (47 - 63Hz)
    - 启动时涌流:<60A (230VAC 输入,25°C 环境下)
    - 最大输入电流:2.5A
    - 功率因数:通常为 0.9(满载)
    - 漏电流:<600µA (264VAC 60Hz 下)
    - 保持时间:>20ms (115VAC 输入下)
    - 温度系数:±0.05%/°C
    - 电压精度:±1%
    - 总调节率:+5% / -2%
    - 纹波与噪声:详见型号选择指南
    - 短路保护:连续 - 自动恢复模式
    - 过压保护:110 - 130% 的额定值(重置需断电)
    - 效率:平均 89%
    - 工作温度范围:0 至 +60°C
    - 存储温度范围:-10 至 +85°C
    - 湿度范围:20 - 90% RH(非冷凝状态)
    - 冷却方式:自然对流
    - 绝缘耐压:输入至接地 1.5kVAC,输入至输出 3kVAC(内部接地输出)
    - 隔离电阻:25°C 和 70% RH 条件下 >20MΩ
    - 振动测试:23.52m/s² (10 - 55Hz)
    - 冲击测试:<196.1 m/s² (20G)
    - 安全认证:IEC/UL/CSA/EN 62368-1, CE 标志
    - 安全等级:Class I
    - 空载功率消耗:<0.21W
    - 传导和辐射 EMI:符合 EN55022-B 和 FCC Class B
    - 抗扰性:符合 EN55024
    - 重量:约 780g
    - 尺寸:85 x 170 x 44 mm (W x L x H)
    - 线缆长度及粗细:1050mm;12V 至 16V 型号:UL2464 #16 AWG;19V 至 48V 型号:UL2464 #18 AWG
    - 交流输入连接器:IEC 320-C14 标准
    - 输出连接器:Kycon KPPx-4P 或同等规格
    - MTBF:140,000 小时(100% 负载,25°C 环境)
    - 保修期:2 年

    产品特点和优势


    1. 符合 EU CoC Tier 2 和 DoE Level VI 标准:确保产品的能效,便于系统合规。
    2. 宽泛的输入电压范围:支持全球通用的交流电源,便于国际使用。
    3. 高效率:平均 89% 的工作效率,降低能耗。
    4. 宽泛的工作温度范围:在 -10°C 到 +85°C 之间稳定工作,适应各种恶劣环境。
    5. 高可靠性:通过严格的振动和冲击测试,适合工业应用。
    6. 安全认证齐全:符合多项国际标准,确保用户安全。
    7. 低空载功率消耗:减少不必要的能源浪费。

    应用案例和使用建议


    DT150-D 系列适配器广泛应用于工业自动化、通信设备、医疗设备等领域。对于需要高可靠性和能效的场合,这些适配器是理想的选择。建议根据具体应用需求选择合适的输出电压型号,并注意散热和线缆长度选择,以确保最佳性能。

    兼容性和支持


    - 兼容性:与标准工业设备和系统的接口兼容。
    - 支持:厂商提供全面的技术支持和维护服务,保障用户长期使用体验。

    常见问题与解决方案


    - 问题:输入电压不稳定导致输出电压波动。
    - 解决方案:确保输入电压在允许范围内,并检查输入电源稳定性。
    - 问题:过温保护导致电源关闭。
    - 解决方案:增加散热措施,确保电源工作在适宜的温度范围内。
    - 问题:过压导致保护机制激活。
    - 解决方案:确认设备配置正确,避免外部因素引起过压。

    总结和推荐


    DT150-D 系列适配器凭借其高效率、宽泛的工作温度范围和全面的安全认证,在工业应用中表现优异。强烈推荐给需要高性能、高可靠性电源解决方案的用户。

DT-150PW-120-D参数

参数
输出方式 Fixed
特性 -
散热方式 -
输出电压 12V
类型 -
输出电流最大值 11.67A
最大容性负载 -
开关频率 -
输出电压组数 1
输入电压最大值 -
输出总功率 140W
输入电压最小值 90V~264V(AC)
转换效率 89%
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 散装

DT-150PW-120-D厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

DT-150PW-120-D数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA DT-150PW-120-D DT-150PW-120-D数据手册

DT-150PW-120-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
