首页  >  产品百科  >  ZWS10B-12

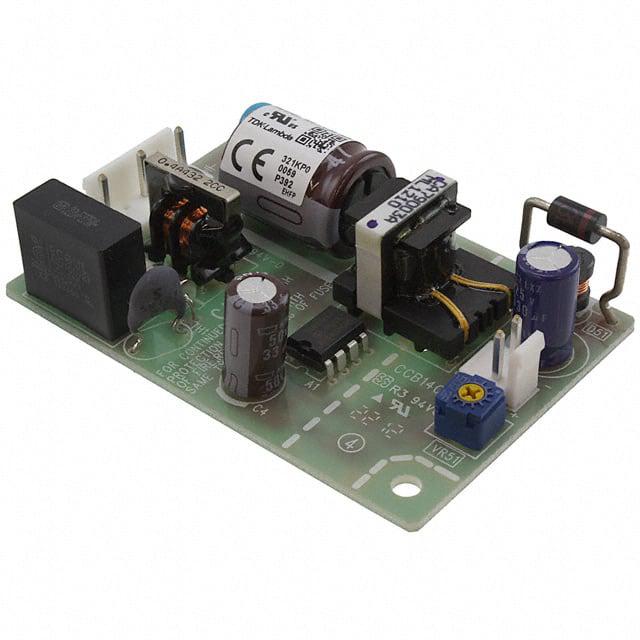

ZWS10B-12

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 10.8W开关电源, 12V 直流输出电压 900mA输出电流, 1输出点
供应商型号: CSJ-ST63694461
供应商: 海外现货
标准整包数: 1
TDK-LAMBDA AC-DC模块 ZWS10B-12

ZWS10B-12概述

    ZWS10-30B系列电源供应器产品介绍

    1. 产品简介


    ZWS10-30B系列是工业级单输出高可靠性电源供应器,专为多种应用场合设计。该系列包括ZWS10B、ZWS15B和ZWS30B三个型号,提供10W至30W的功率输出。这些电源供应器广泛应用于通信、工业自动化、医疗设备以及消费电子产品等领域。

    2. 技术参数


    以下是ZWS10-30B系列的技术规格:
    | 参数 | 值 |

    | 输入电压范围(AC/DC) | 85 - 265VAC (47 - 63Hz),120 - 370VDC |
    | 输入电流(100/200VAC) | 0.25 / 0.13A (ZWS10B),0.34 / 0.17A (ZWS15B),0.65 / 0.35A (ZWS30B) |
    | 冲击电流(100/200VAC) | 15 / 30A |
    | 空载功率损耗 | 最大0.5W |
    | 泄漏电流(100/200VAC) | < 150uA / 300uA |
    | 工作温度范围 | -10至+70°C(降额运行) |
    | 存储温度范围 | -30至+75°C |
    | 尺寸(WxHxD) | 50 x 22 x 73.5mm (ZWS10B),50 x 22 x 87.5mm (ZWS15B),50 x 26.5 x 105mm (ZWS30B) |
    | 重量 | 45g (ZWS10B),55g (ZWS15B),105g (ZWS30B) |
    | 隔离电压 | 输入到接地2kVAC,输入到输出3kVAC,输出到接地500VAC(1分钟) |

    3. 产品特点和优势


    - 通用输入:支持85至265VAC的宽电压范围,适合全球不同地区的电源输入标准。
    - 五年质保:确保长期稳定的性能表现。
    - 小型化设计:体积小,适合空间有限的应用场合。
    - 超低空载功耗:小于0.5W的空载功率损耗,节能环保。
    - 长寿命电容:电容使用寿命达到10年,提升整体可靠性和耐用性。

    4. 应用案例和使用建议


    ZWS10-30B系列广泛应用于各类工业设备中,如工厂自动化控制系统、通讯基站电源供应系统、医疗器械供电模块等。对于需要稳定、高效能电源供应的应用场合尤为适用。
    使用建议:
    - 在极端温度环境下使用时,需注意降额运行以保持最佳性能。
    - 确保良好的通风条件,以维持正常的散热效果。

    5. 兼容性和支持


    该系列产品与其他标准电子元器件高度兼容,方便集成到现有系统中。厂商提供了详尽的技术文档和在线技术支持,帮助客户解决各种技术问题。

    6. 常见问题与解决方案


    - 问题:电源在低输入电压条件下性能下降。
    - 解决方案:根据手册建议,在90VAC至85VAC之间线性降额运行。

    - 问题:设备过热。
    - 解决方案:确保足够的散热空间,并考虑使用强制风冷来提高散热效率。

    7. 总结和推荐


    ZWS10-30B系列凭借其出色的可靠性、高效的能源利用和紧凑的设计,成为众多工业应用的理想选择。对于需要高性能、稳定可靠的电源解决方案的项目,强烈推荐选用ZWS10-30B系列。详细的技术规格和应用指南可访问制造商网站获取更多信息。

ZWS10B-12参数

参数
输出电压 12V
输入电压最小值 85V~265V(AC)
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
输入电压最大值 370V(DC)
输出方式 Fixed
转换效率 83%
散热方式 -
最大容性负载 -
开关频率 -
输出电压组数 1
输出总功率 10.8W
类型 -
输出电流最大值 900mA
长*宽*高 73.5mm*50mm*22mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS10B-12厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS10B-12数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS10B-12 ZWS10B-12数据手册

ZWS10B-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
