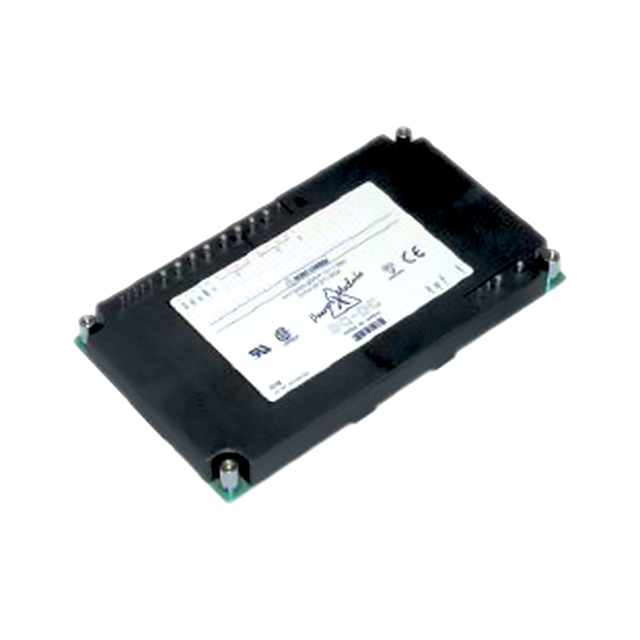

PH300F28028

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: Remote On/Off,OCP,OVP 300W 10.8A 28V 1 400V 200V 通孔安装
供应商型号:
供应商:
标准整包数: 0
TDK-LAMBDA DC-DC模块 PH300F28028

PH300F28028概述

    PH-F 系列 DC-DC 转换器技术手册

    产品简介


    PH-F 系列是高密度、高性能的 DC-DC 转换器,适用于多种应用场景。此系列转换器提供从50W到300W的输出功率,涵盖各种电压输出需求。PH-F 系列具有宽输入范围,使其适用于不同的电源环境。此外,它还具备远程开关控制、信号支持等功能,使其成为多种工业和商业应用的理想选择。

    技术参数


    PH-F 系列的主要技术参数如下:
    - 输入电压范围:24V输入模型:18-36V;48V输入模型:36-76V;110V输入模型:82-185V;280V输入模型:200-400V。
    - 输出电压调整范围:1.6~2.4V、2.64~3.96V、2~6V、4.8~14.4V、6~18V、9.6~28.8V、11.2~33.6V。
    - 线性调节:在整个输入范围内,负载变化时线性调节不超过0.4%或20mV(以较大者为准)。
    - 负载调节:从空载到满载,输入线固定时负载调节不超过0.8%或40mV(以较大者为准)。
    - 纹波和噪声:峰峰值为100mV(2.0V输出)、150mV(3.3V输出)、240mV(5V输出)、280mV(12V输出)。
    - 过压保护:150%-180%。
    - 过载保护:约105%-140%,自动恢复。
    - 远程开关控制:低电平=开,开路=关。
    - 并行操作:通过电流共享引脚(PC),允许在5%内均分负载。
    - 隔离电压:输入至输出:3000VAC,输入至散热片:2500VAC。
    - 绝缘电阻:输出至散热片:在500VDC和70%相对湿度下,大于100MΩ。
    - 安全认证:符合UL60950-1, CSA60950-1, EN60950-1和CE标准。
    - 保修:两年。

    产品特点和优势


    PH-F 系列的主要特点和优势包括:
    - 高密度设计:使得转换器在有限的空间内能提供更大的功率输出。
    - 宽输入范围:适合多种电源环境,提高了系统的灵活性和可靠性。
    - 并行操作能力:通过电流共享引脚实现多模块并联操作,确保负载均衡。
    - 远程开关控制:便于系统集成和远程管理。
    - 良好的热保护机制:内部传感器检测温度并自复位,确保长时间稳定运行。

    应用案例和使用建议


    PH-F 系列广泛应用于电信、医疗、工业自动化等领域。例如,在电信基站中,这些转换器可以作为电源管理系统的一部分,确保在不同输入条件下提供稳定的输出电压。对于需要大功率输出的应用,如工业控制设备,可以通过并联操作提高整体输出功率。
    使用建议:
    - 在设计电路时,注意散热片的选择和安装方式,以确保良好的热管理。
    - 避免连续工作在过载状态下,以免影响设备寿命。

    兼容性和支持


    PH-F 系列与多种其他电子元器件兼容,适用于不同品牌和型号的设备。厂商提供详细的安装指南和技术支持,确保客户能够顺利部署和使用。

    常见问题与解决方案


    - 问题1:设备启动后无法正常工作。
    - 解决方案:检查输入电压是否在规定范围内,确认接线无误。
    - 问题2:输出电压不稳定。
    - 解决方案:检查负载变化情况,确保输入电压稳定,并进行负载调节测试。

    总结和推荐


    综上所述,PH-F 系列 DC-DC 转换器是一款高度可靠的高密度电源解决方案,适用于多种工业和商业应用。其宽输入范围、高密度设计和良好的保护机制使其在市场上具备强大的竞争力。强烈推荐给需要稳定电源供应的各类设备。

PH300F28028参数

参数
类型 -
输出电压组数 1
转换效率 -
输出电流最大值 10.8A
最大容性负载 -
输出总功率 300W
散热方式 -
特性 Remote On/Off,OCP,OVP
输出电压 28V
输入电压最小值 200V
输入电压最大值 400V
输出方式 -
开关频率 -
安装方式 通孔安装
零件状态 停产
包装方式 散装

PH300F28028厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

PH300F28028数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA DC-DC模块 TDK-LAMBDA PH300F28028 PH300F28028数据手册

PH300F28028封装设计

查看详情并下载
Symbol
Footprint
3D Model
