首页  >  产品百科  >  PXE20-24WS12

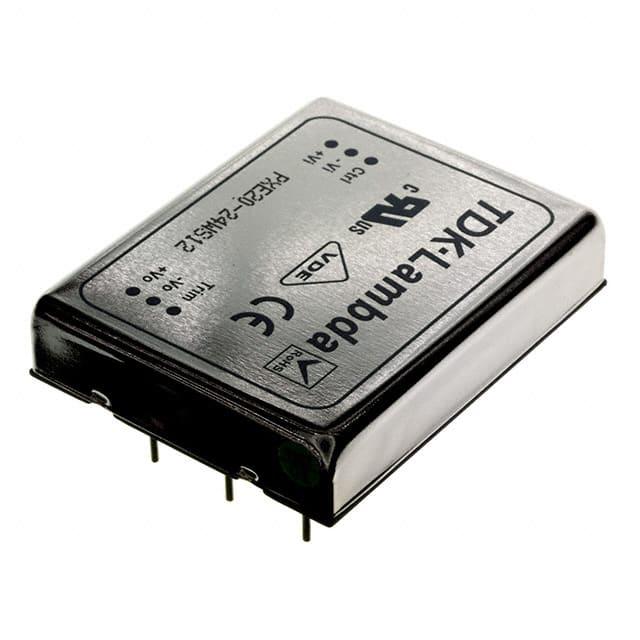

PXE20-24WS12

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda DCDC转换器, PXE系列, 9 、 36 v 直流输入, 12V 直流输出, 20W
供应商型号: 285-PXE20-24WS12-ND
供应商: Digi-Key
标准整包数: 1
TDK-LAMBDA DC-DC模块 PXE20-24WS12

PXE20-24WS12概述

    PXE系列DC-DC转换器:全面技术手册

    1. 产品简介


    PXE系列是单输出和双输出的20W至30W DC-DC转换器,专为电信、数据通信以及点负载(Point of Load)应用设计。这些转换器采用行业标准的2英寸x 1.6英寸封装,并提供六面屏蔽,确保低辐射噪声。此外,它们通过了多项认证,包括UL、CSA、EN、CE等,适用于各种工业环境。

    2. 技术参数


    以下是PXE系列DC-DC转换器的主要技术参数:
    | 参数 | PXE20 (20W) | PXE30 (30W) |
    |
    | 最大输出功率 | 20W | 30W |
    | 输入电压 | 12V, 24V, 48V | 12V, 24V, 48V |
    | 电压精度 | ±2% | ±1% |
    | 电压调整范围 | ±10% | ±10% |
    | 最小负载 | 10% | 无 |
    | 线性调节率 | 单输出:±0.2%,双输出:±0.5% | 单输出:±0.5%,双输出:±1% |
    | 负载调节率 | 单输出:±0.5%,双输出:±3% | 单输出:±0.5%,双输出:±1% |
    | 交叉调节率 | 双输出:±5% | 双输出:±5% |
    | 波纹噪声(峰峰值) | 单输出:75mV;双输出:100mV | 单输出:75mV;双输出:100mV |
    | 启动时间 | 20ms典型值 | 25ms典型值 |

    3. 产品特点和优势


    - 易于系统认证:通过多项国际认证,如UL、CSA、EN、CE等,简化系统认证流程。
    - 宽输入范围:支持多种输入电压(12V, 24V, 48V),减少库存需求。
    - 六面屏蔽:有效降低辐射噪声,提高电磁兼容性。
    - 高效率:最高效率可达90%,适合高性能应用。
    - 宽工作温度范围:可在-40°C到+85°C的环境中稳定运行。

    4. 应用案例和使用建议


    - 电信与数据通信:适用于基站、服务器电源等应用。
    - 点负载应用:如嵌入式系统、工业自动化设备等。
    使用建议:
    - 在高温环境下使用时,注意散热问题,避免因温度过高导致性能下降。
    - 选择合适的输入电压以获得最佳效率。

    5. 兼容性和支持


    PXE系列DC-DC转换器与各类电源模块和设备具有良好的兼容性。厂商提供3年的质保期,同时提供技术文档、应用指南和技术支持服务,帮助用户更好地使用和维护产品。

    6. 常见问题与解决方案


    1. 启动时间过长
    - 解决方案:检查输入电压是否稳定,确保负载在规定范围内。
    2. 输出电压不稳定
    - 解决方案:检查负载和输入电压,确保没有超出规定范围。
    3. 电磁干扰严重
    - 解决方案:增加屏蔽材料,确保正确接地。

    7. 总结和推荐


    PXE系列DC-DC转换器凭借其卓越的技术参数、丰富的功能和广泛的适用性,在多个领域表现出色。其高效、稳定的性能使其成为电信、数据通信以及点负载应用的理想选择。鉴于其优秀的性能和广泛的支持,强烈推荐在相关项目中使用PXE系列DC-DC转换器。

PXE20-24WS12参数

参数
类型 -
输出方式 Fixed
最大容性负载 -
输出总功率 20W
散热方式 -
特性 Remote On/Off
转换效率 -
输出电压 12V
开关频率 300KHz(Typ)
输入电压最小值 9V
输出电压组数 1
输入电压最大值 36V
输出电流最大值 1.67A
长*宽*高 50.8mm(长度)*40.6mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

PXE20-24WS12厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

PXE20-24WS12数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA DC-DC模块 TDK-LAMBDA PXE20-24WS12 PXE20-24WS12数据手册

PXE20-24WS12封装设计

查看详情并下载
Symbol
Footprint
3D Model
