CPFE1000FI-48

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 1kW开关电源, 48V 直流输出电压 21A输出电流, 1输出点
供应商型号: 285-CPFE1000FI-48-ND
供应商: Digi-Key
标准整包数: 1

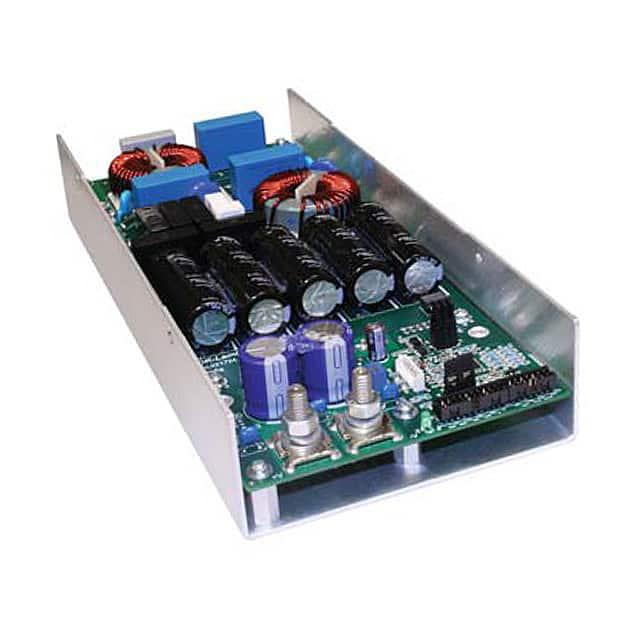

TDK-LAMBDA AC-DC模块 CPFE1000FI-48

CPFE1000FI-48概述

    # TDKLambda CPFE1000FI 系列导热冷却电源产品介绍

    产品简介


    TDKLambda 的 CPFE1000FI 系列是专为工业应用设计的高效率导热冷却电源模块。这一系列电源模块提供从 720W 到 1000W 的输出功率,采用无风扇基板冷却技术,具有较小的体积和高效能。该系列产品适用于多种应用场景,如军事通讯、广播系统和工业自动化等。

    技术参数


    - 输入电压范围: 90-265VAC(47-63Hz)
    - 输入电流: 13.6 / 6.6 A(视型号而定)
    - 峰值输入电流: 20 / 40 A(视输入电压而定)
    - 功率因数: 0.95
    - 典型效率: 79%-86%(视型号而定)
    - 输出电压精度: ±2%(50%负载时)
    - 线性调节率: 12V:48mV;28V:56mV;48V:96mV
    - 负载调节率: 12V:48mV;28V:56mV;48V:96mV
    - 纹波和噪声: 1%(低于0℃时为2%)
    - 过电流保护: 105%-140%(自动恢复)
    - 过电压保护: 125%-145%(自动恢复)
    - 并联操作: 单线支持
    - 电源开启信号 (ENA): 开漏极(10mA 沉流电流)。当输出存在时,低电平有效
    - 辅助供电: 10-14V,20mA
    - 远程开/关(光耦隔离): 高电平有效
    - 温度系数: <0.02%/℃
    - 过温保护: 在90-115℃之间关闭(自动恢复)
    - 保持时间 (230VAC): 20ms(25℃及以上)
    - 泄漏电流 (230VAC, 50Hz): <1.5mA
    - 远程感应: 是,补偿高达500mV 电缆损耗
    - I²C 接口: 提供制造地点、日期、序列号、零件号、单元修订、输出电压与电流读回、底板温度、远程开/关、IOG、直流状态及过温警告
    - 工作温度范围: -40℃至+70℃(环境温度,参见反面进行降额处理)(最大底板温度85℃)
    - 存储温度范围: -40℃至+100℃
    - 湿度范围: 工作湿度:20%-90%RH;非工作湿度:10%-95%RH(PCB 装配防涂层)
    - 绝缘耐压: 输入到输出:4242VDC;输入到接地:2121VDC;输出到接地:500VDC
    - 振动 (非工作状态): 符合 MIL-STD-810F, Method 514.5, Proc 1, Category 4, 10
    - 冲击 (非工作状态): 符合 MIL-STD-810F, Method 516.5, Proc. I, IV, VI
    - 安全认证: 符合 UL60950-1, CSA 22.2 No 60950-1, EN60950-1 (Ed 2), CE Mark
    - 兼容标准: 符合 SEMI F47(仅限200VAC线路)
    - 传导与辐射 EMI: 传导:符合 EN55022/EN55011 Class B;辐射:符合 Class A
    - 抗干扰性: 符合 IEC61000-4-2(接触级2,空气放电级3)、-3(级3)、-4(级3)、-5(级3)、-6(级3)、-8(级3)、-11(级3)、-12(级3)、-14(级3)
    - 重量 (典型值): 1240g(不含盖)
    - 尺寸 (L x W x H): 254 x 112 x 44mm(包含AC连接器时为262mm)
    - 保修期: 2年

    产品特点和优势


    1. 小型化设计: 相较于前代产品,尺寸更小,更适合空间有限的应用环境。
    2. 无风扇冷却: 基板冷却方式无需风扇,减少了噪音和机械故障的可能性。
    3. 可选防护涂层: 提供额外的防护涂层选项,提高产品在恶劣环境中的可靠性。
    4. I²C接口: 支持 I²C 接口,方便集成到各种控制系统中。

    应用案例和使用建议


    应用案例
    - 工业自动化: 在工厂自动化控制设备中,用于稳定供电。
    - LED 照明: 在大型 LED 屏幕项目中作为背光源供电。
    - 通信系统: 用于军事通信系统的电源供应。
    使用建议
    - 在使用过程中,确保按照手册中的推荐温度范围操作,以避免过热导致的损坏。
    - 定期检查远程感应和 I²C 接口的功能,确保系统正常运行。
    - 使用环境应保持清洁干燥,避免湿气侵入。

    兼容性和支持


    - 与各种工业控制器和系统高度兼容,可广泛应用于不同类型的设备。
    - 厂商提供详细的用户手册和技术支持,包括安装指南、故障排除技巧等。

    常见问题与解决方案


    1. 问题: 设备开机后无法正常启动。
    - 解决方法: 检查电源输入电压是否正确,确认 I²C 接口连接正常。
    2. 问题: 设备在高温环境下工作不稳定。
    - 解决方法: 确保设备的工作温度不超过规定的范围,并在必要时采取散热措施。
    3. 问题: 输出电压不稳定。
    - 解决方法: 检查负载和线路是否有故障,确保所有连接牢固。

    总结和推荐


    TDKLambda CPFE1000FI 系列电源模块凭借其紧凑的设计、高效的散热技术和全面的保护机制,在工业应用中表现出色。它不仅能够适应多样化的应用场景,还能在严苛的环境下保持稳定运行。综合考虑其技术参数、成本效益和市场竞争力,我们强烈推荐此系列电源模块用于各类工业自动化和通讯系统中。

CPFE1000FI-48参数

参数
输入电压最大值 265V(AC)
输出电压 48V
转换效率 86%
输出电压组数 1
开关频率 -
最大容性负载 -
输出电流最大值 21A
类型 -
输入电压最小值 90V~265V(AC)
散热方式 -
特性 Adjustable Output,Baseplate,I²C™ Interface,Load Sharing,Remote On/Off,Remote Sense,Standby Output,Universal Input
输出方式 Fixed
输出总功率 1KW
长*宽*高 254mm(长度)*107mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

CPFE1000FI-48厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

CPFE1000FI-48数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA CPFE1000FI-48 CPFE1000FI-48数据手册

CPFE1000FI-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
