首页  >  产品百科  >  RWS100B-12

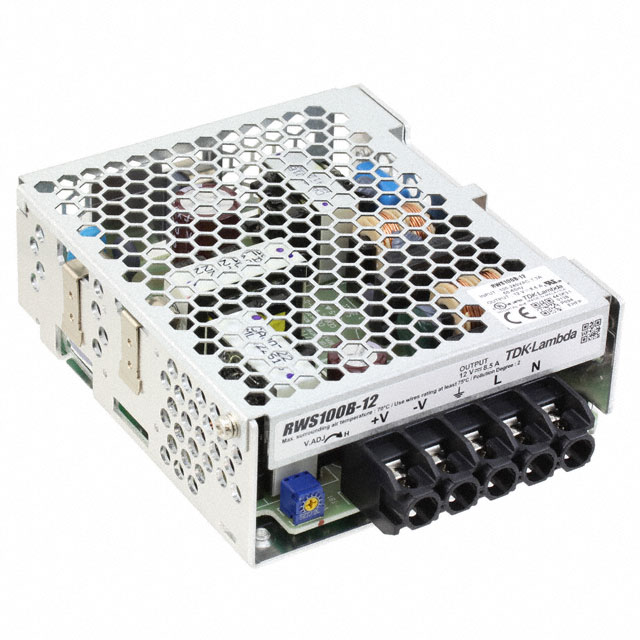

RWS100B-12

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 102W开关电源, RWS-B系列, 12V 直流输出电压 8.5A输出电流, 1输出点
供应商型号: 14M-RWS100B-12
供应商: 云汉优选
标准整包数: 1
TDK-LAMBDA AC-DC模块 RWS100B-12

RWS100B-12概述

    # 电子元器件产品技术手册:RWS-B系列通用电源供应器

    产品简介


    RWS-B系列通用电源供应器是专为各种工业应用设计的高性价比单输出电源。其型号涵盖从50W到600W的功率范围,适用于多种不同的应用场景。主要功能包括宽范围交流输入、紧凑封装和7年质保。此系列电源供应器广泛应用于各类电子设备和自动化系统,以提供稳定可靠的电力支持。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 85 - 265VAC (300VAC for 5s) |
    | 输出电压范围 | 5V - 48V |
    | 功率 | 50W - 600W |
    | 输入电流(典型值) | 1.0A / 0.65A (5V: 0.9A / 0.45A) |
    | 工作温度范围 | -20°C 至 +70°C |
    | 储存温度范围 | -30°C 至 +75°C |
    | 湿度范围 | 30%RH - 90%RH |
    | 冷却方式 | 自然对流 / 内置风扇 |
    | 隔离耐压 | 输入至地:2kVAC, 输入至输出:3kVAC, 输出至地:500VAC(1分钟) |
    | 安全认证 | IEC/EN/UL/CSA60950-1, IEC/EN/UL/CSA62368-1, UL508, CE |

    产品特点和优势


    RWS-B系列通用电源供应器具备以下几个独特的优势:
    - 低功耗:采用高效的电源转换技术,确保高效能和低功耗。
    - 宽电压输入范围:能够适应广泛的输入电压,从85VAC到265VAC,甚至高达300VAC(持续时间5秒),提供更高的可靠性和稳定性。
    - UL508认证:部分型号获得了UL508认证,确保符合严格的电气安全标准。
    - 紧凑封装:采用封闭式构造,结构紧凑,便于安装和节省空间。
    - 长保修期:提供长达7年的质保期,增强了用户的信心。

    应用案例和使用建议


    应用案例
    RWS-B系列通用电源供应器适用于多种工业和自动化系统,如二氧化碳双面板涂覆机(/CO2 Double Sided Board Coating)、远程控制开关(/R Remote On/Off)以及信号处理(/RFO Remote On/Off, Remote Sense, Parallel Operation, DC Good Signal)。这些应用中,电源供应器需要能够承受极端环境条件,同时保持稳定的工作状态。
    使用建议
    在使用过程中,注意以下几点以确保最佳性能:
    - 确保电源输入电压在规定的范围内,避免超负荷运行。
    - 在低温环境中使用时,注意线性降额问题,特别是对于RWS50-100B型号,需要特别关注。
    - 定期检查散热系统,保持良好的空气流通,以防止过热导致性能下降。

    兼容性和支持


    RWS-B系列电源供应器与大多数标准工业控制系统和其他电子设备具有良好的兼容性。厂商提供了详尽的技术支持和售后服务,确保用户在使用过程中能够得到及时的帮助和支持。此外,用户还可以访问厂商官网获取更多产品信息和资料。

    常见问题与解决方案


    问题1:电源启动困难
    解决方案:检查输入电压是否在正常范围内,确认输入电缆连接正确无误。必要时,调整电源设置或更换输入电缆。
    问题2:输出电压不稳定
    解决方案:检查负载是否超过额定值,调整负载或更换更大容量的电源。另外,确保电源接地良好,避免干扰。
    问题3:过热警告
    解决方案:检查电源的通风情况,确保有足够的散热空间。清理风扇和散热片上的灰尘,保证良好的空气流动。

    总结和推荐


    综上所述,RWS-B系列通用电源供应器以其高效、稳定和长寿命的特点,在工业应用中表现优异。其广泛的应用范围、优良的兼容性和强大的技术支持使其成为众多用户的首选。对于那些需要稳定电源供应并希望获得长期保障的用户,强烈推荐使用RWS-B系列电源供应器。

RWS100B-12参数

参数
输出方式 Fixed
最大容性负载 -
类型 -
转换效率 82%,84%
输出电压 12V
散热方式 -
输出电流最大值 8.5A
开关频率 -
特性 Adjustable Output,DC Input Capable,Universal Input
输出总功率 102W
输入电压最小值 85V~265V(AC)
输出电压组数 1
输入电压最大值 370V(DC)
长*宽*高 39mm(长度)*94mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

RWS100B-12厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

RWS100B-12数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA RWS100B-12 RWS100B-12数据手册

RWS100B-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 388
10+ ¥ 366
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 388
