首页  >  产品百科  >  HWS30A-12/HD

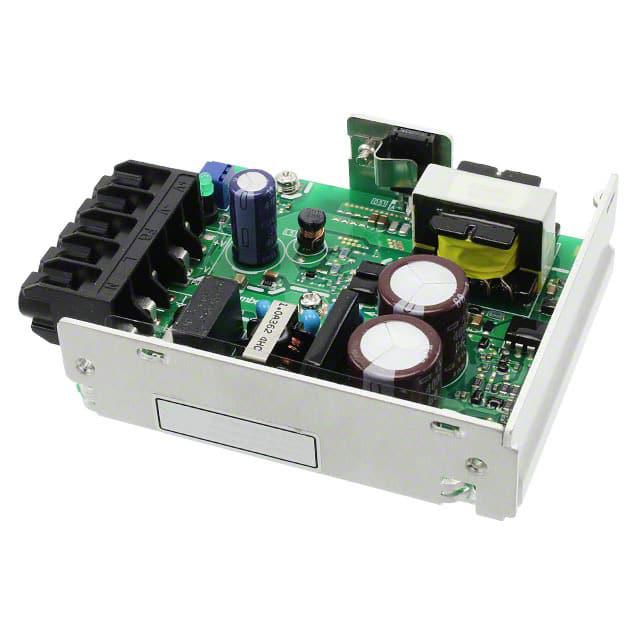

HWS30A-12/HD

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 30W开关电源, HWS-/HD系列, 12V 直流输出电压 2.5A输出电流, 1输出点
供应商型号: 967-HWS30A12/HD
供应商: Mouser
标准整包数: 1
TDK-LAMBDA AC-DC模块 HWS30A-12/HD

HWS30A-12/HD概述

    HWS300-1500 系列单输出工业电源

    产品简介


    HWS300-1500 系列是一款高性能单输出工业电源,适用于多种工业自动化、测试与测量及自动服务领域的应用。其高效率、宽输入电压范围和全球通用性使其成为市场上备受青睐的产品之一。

    技术参数


    - 输入电压范围: 85 - 265VAC 或 120 - 330VDC(47-63Hz)
    - 输入电流:
    - HWS300: 5V: 3.8/1.9A; 3.3V: 9.6/5.0A; 12-48V: 4.2/2.1A
    - HWS600: 5V: 7.5/3.6A; 3.3V: 15/8A; 12-48V: 8.1/3.9A
    - HWS1000: 5V: 13.5/7.0A; 3.3V: 200/660W; 12-60V: 13.5/7.0A
    - HWS1500: 5V: 19/10A; 3.3V: 300/990W; 12-60V: 19/10A
    - 功率因数: 符合 EN61000-3-2
    - 温度系数: <0.02%/°C
    - 过电流保护: >105% (>101% 峰值电流)
    - 过电压保护: 见第2页表格(复位需要交流断电或远程开关)
    - 保持时间: 20ms (HWS1500-7 - 16ms)
    - 泄漏电流: 240VAC, 60Hz 下 <0.75mA, <1.2mA, <1.5mA
    - 远端感应: 支持
    - 指示灯: 绿色 LED
    - 远端开关: 支持(隔离输出)
    - 并联操作: 最多5单元
    - 工作温度: -10°C 到 +70°C
    - 存储温度: -30°C 到 +85°C
    - 湿度: 操作: 10 - 90%RH,非操作: 10 - 95%RH
    - 冷却方式: 内部风扇
    - 耐压测试: 输入到地: 2.5kVAC,输入到输出: 3kVAC,输出到地: 500VAC (1min)
    - 绝缘电阻: 输出到地 500VDC,>100MΩ
    - 振动: 非操作: 10 - 55Hz, 19.6m/s²
    - 冲击: <196.1 m/s²
    - 安全认证: IEC/EN/UL/CSA 60950-1 和 62368-1, EN50178, UL508, CE 标志
    - 电磁兼容性: EN55011 / EN55022, FCC VCCI (HWS300, 600 & 1000: Class B, HWS1500: Class A)
    - 抗干扰: IEC61000-4-2, -3, -4, -6 (Level 3), -5, -8 (Level 4), -11
    - 重量: 1,000g - 3,800g
    - 尺寸: 61 x 82 x 165 mm - 280 x 126.5 x 82 mm
    - MTBF: 2,145,809 - 1,152,309 小时

    产品特点和优势


    - 有限寿命保修: 降低拥有成本
    - 高效率: 减少系统冷却需求
    - 宽范围交流输入: 全球适用
    - 快速启动: 低至 -20°C
    - 抗高电压波动: 符合 SEMI F47
    - 强抗干扰能力: 符合 IEC61000-4 的 Level 3 和 Level 4

    应用案例和使用建议


    HWS300-1500 系列广泛应用于工厂自动化、测试与测量等领域。例如,在工业机器人控制系统中,通过并联操作最多可连接五台设备,确保系统的稳定性和可靠性。建议在实际应用中,考虑环境条件和负载需求,进行合理配置以优化性能。

    兼容性和支持


    HWS300-1500 系列电源具有广泛的接口和连接选项,与多种电子设备兼容。制造商提供了详细的技术支持和维护信息,以帮助用户进行安装和调试。建议在遇到任何问题时及时联系技术支持团队。

    常见问题与解决方案


    1. 电源无法启动
    - 检查输入电压和接线是否正确
    - 确认设备是否在规定的温度范围内运行
    2. 输出电压不稳定
    - 检查远端感应线是否连接良好
    - 确认负载是否超出了规定范围
    3. LED 指示灯不亮
    - 检查电源是否已通电
    - 检查接线是否有松动

    总结和推荐


    HWS300-1500 系列单输出工业电源凭借其高效率、宽输入范围和可靠的设计,在多种工业应用中表现出色。其高性价比和广泛的兼容性使其成为市场的热门选择。综上所述,强烈推荐该系列电源用于各种工业自动化和测试测量项目。

HWS30A-12/HD参数

参数
输出电压组数 1
开关频率 -
输出电压 12V
散热方式 -
输入电压最小值 85V~265V(AC)
类型 -
输入电压最大值 370V(DC)
输出总功率 30W
转换效率 -
最大容性负载 -
特性 Adjustable Output,DC Input Capable,Universal Input
输出方式 Fixed
输出电流最大值 2.5A
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

HWS30A-12/HD厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

HWS30A-12/HD数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA HWS30A-12/HD HWS30A-12/HD数据手册

HWS30A-12/HD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 74.327 ¥ 628.0631
10+ $ 69.39 ¥ 586.3455
25+ $ 63.9765 ¥ 540.6014
50+ $ 60.585 ¥ 511.9433
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 628.06
直接购买
加入购物车
