首页  >  产品百科  >  ZWS15B-15

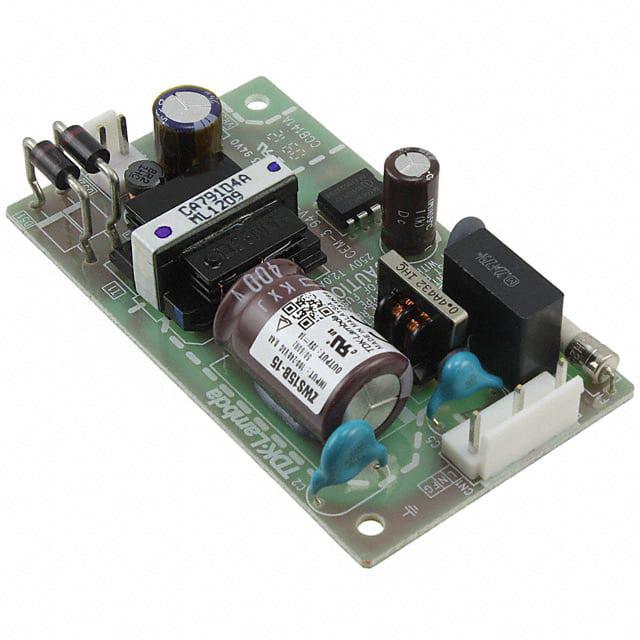

ZWS15B-15

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 15W开关电源, 15V 直流输出电压 1A输出电流, 1输出点
供应商型号: 285-ZWS15B-15-ND
供应商: Digi-Key
标准整包数: 1
TDK-LAMBDA AC-DC模块 ZWS15B-15

ZWS15B-15概述

    ZWS10-30B 系列电子元器件产品技术手册

    产品简介


    ZWS10-30B 系列是 TDK 推出的一款高可靠性、小尺寸的单输出电源模块系列,适用于工业控制、通信设备、医疗设备、智能家居等多个领域。该系列产品提供 10W 至 30W 的多种功率选择,拥有宽范围输入电压(85-265VAC),且具备出色的能效表现及长寿命设计,能够满足多样化应用场景的需求。

    技术参数


    | 参数类别 | 描述与指标 |

    | 输入电压范围 | 85-265VAC (47-63Hz),支持120-370VDC模式运行 |
    | 输入电流 | 100VAC时:0.25-0.65A;200VAC时:0.13-0.35A |
    | 空载功耗 | 最大为0.5W |
    | 漏电流 | 小于150µA(100VAC)、小于300µA(200VAC) |
    | 温度系数 | <0.02%/°C |
    | 过流保护 | >105%的最大额定电流 |
    | 输出电压范围 | 3.3V、5V、12V、15V、24V |
    | 工作温度范围 | -10至+70°C,50-70°C时需线性降额处理 |
    | 存储温度范围 | -30至+75°C |
    | 尺寸规格 | ZWS10B:50×22×73.5mm;ZWS15B:50×22×87.5mm;ZWS30B:50×26.5×105mm |
    | 额定效率 | ≥80% |
    产品特点与优势
    1. 高可靠性:采用10年电容寿命设计(80%负载、24小时连续运行),并提供长达五年的保修期。
    2. 超低空载功耗:<0.5W的待机功耗,绿色环保,适用于节能需求场景。
    3. 小型化设计:紧凑的外形尺寸使其非常适合空间受限的应用环境。
    4. 优异的安全性能:通过多项国际安全认证,包括IEC/EN/UL/CSA60950-1和EMI标准(如EN55011)。
    5. 宽范围适用性:支持全球通用输入电压,无需担心不同地区电网差异问题。
    应用案例与使用建议
    ZWS10-30B 系列适合多种工业与消费类电子设备,典型应用包括:
    - 工业自动化设备:如PLC控制器和传感器节点。
    - 医疗设备:适用于便携式诊断仪器或监护系统。
    - 家庭智能化:支持智能家居中继设备或物联网网关。
    使用建议:
    1. 在高温环境下需注意降额操作,避免因过热导致设备失效。
    2. 在部署前建议检查输入信号频率是否符合要求,以保证最佳性能。
    3. 注意散热管理,尤其是大功率型号(如ZWS30B),需合理安排通风路径。
    兼容性与支持
    ZWS10-30B 系列可与各种主流接口标准兼容,包括2Pin输出连接器,并且提供了丰富的产品文档和技术支持服务。用户可通过访问TDK官网了解更多详细信息或下载完整的规格说明书。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动后无输出 | 检查输入电压是否在正常范围内 |
    | 输出电压偏移过大 | 调整负载均衡或重新焊接电路板 |
    | 设备过热报警 | 减少负载或改善散热条件 |
    总结与推荐
    ZWS10-30B 系列以其高效能、高可靠性和易用性在市场上占据一席之地。对于需要高性能、高稳定性的小型化电源模块项目,这款产品无疑是一个极佳的选择。推荐任何寻求紧凑型、长寿命电源解决方案的设计工程师考虑此系列。

ZWS15B-15参数

参数
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
散热方式 No
最大容性负载 -
类型 -
转换效率 84%
输入电压最大值 370V
输出方式 Pin Terminal Block
输出电流最大值 1A
开关频率 -
输入电压最小值 85V~265V(AC)
输出总功率 15W
输出电压组数 1
输出电压 15V
长*宽*高 87.5mm(长度)*50mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS15B-15厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS15B-15数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS15B-15 ZWS15B-15数据手册

ZWS15B-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 37.5856 ¥ 314.5445
10+ $ 32.5728 ¥ 272.5936
25+ $ 30.5369 ¥ 255.5556
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 314.54
