首页  >  产品百科  >  PAH150S48-24

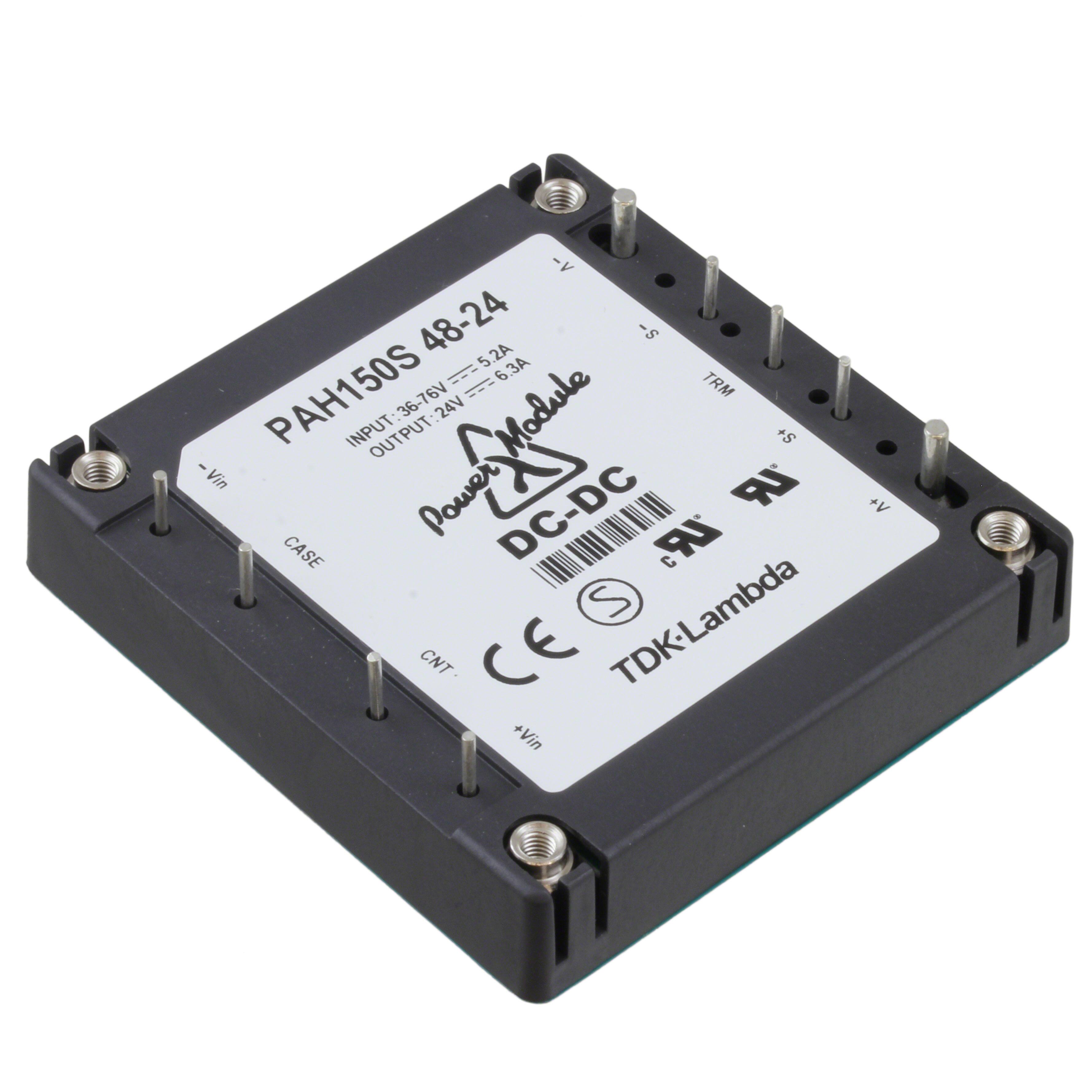

PAH150S48-24

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: Remote On/Off,OCP,OTP,OVP 151.2W 6.3A 24V 1 76V 36V Fixed HALF-BRICK 通孔安装 60.96mm*57.912mm*12.7mm
供应商型号: SG-PAH150S48-24
供应商: 期货订购
标准整包数: 1
TDK-LAMBDA DC-DC模块 PAH150S48-24

PAH150S48-24概述

    PAH Series 48V 输入半砖式DC-DC转换器

    产品简介


    PAH系列是一款专为工业标准应用设计的48V输入半砖式DC-DC转换器,提供多种输出电压选项。该系列产品广泛应用于通信设备、服务器、电信系统等领域,能够满足严苛的工作环境要求。

    技术参数


    | 参数名称 | 详细信息 |

    | 输出电压(典型值) | 2.5V - 48V |
    | 效率(典型值) | 75%-88% |
    | 输入电压范围 | 36-76V DC |
    | 输出电压精度 | ±1.6% |
    | 最大纹波与噪声 | 150-280mV |
    | 最大线性调整范围 | 10-96mV |
    | 最大负载调整范围 | 10-96mV |
    | 过电流保护 | 105%-150%,自动恢复 |
    | 过电压保护 | 120%-160% |
    | 遥感控制 | 是 |
    | 工作温度范围 | -40°C 至 +100°C (基板温度) |
    | 超温保护 | 105°C - 130°C之间关闭,自动重启 |
    | 冷却方式 | 导热冷却(详见安装手册选择散热器) |
    | 绝缘电压 | 输入-基板:1500VAC,输入-输出:1500VAC,输出-基板:500VDC |
    | 撞击 | 196.1m/s² |
    | 振动 | 非操作状态,10-55Hz(扫频1分钟),X、Y、Z轴各1小时 |

    产品特点和优势


    1. 行业标准封装与引脚配置:PAH系列遵循行业标准的尺寸和引脚布局,便于集成和替换。
    2. 宽可调输出范围:具备广泛的输出电压调整能力,适合多种不同的应用需求。
    3. 无预加载:无需预加载即可稳定工作,降低了系统的复杂度和成本。
    4. ASIC设计:采用专用集成电路(ASIC)设计,确保高效和稳定的工作表现。
    5. 高效率:最高可达88%的效率,减少了能源损耗,提高了整体系统的能效。
    6. 无填充材料:减少了潜在的可靠性问题,增加了产品的耐用性。

    应用案例和使用建议


    PAH系列转换器广泛应用于通信设备、服务器和电信系统中,尤其是在需要高可靠性和高效率的应用场合。例如,在数据中心中,PAH系列可以作为关键的电源模块,以保证服务器的稳定运行。
    使用建议:
    - 在使用过程中,确保良好的散热条件,特别是在高温环境下运行时。
    - 使用适当的远程感测线缆,以提高输出电压的准确性。
    - 在安装前仔细阅读安装手册,以确保正确连接和安全操作。

    兼容性和支持


    PAH系列具有与多种其他电子元器件和设备的良好兼容性,适用于广泛的应用场景。厂商提供了详尽的技术支持和售后服务,包括详细的安装手册和故障排除指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载变化和输入电压稳定性,确保符合规范 |
    | 纹波与噪声超标 | 检查输入电容和滤波电路,更换损坏或老化的组件 |
    | 无法正常启动 | 检查电源输入和输出连接,确保无误接或断开 |
    | 过载或过温保护 | 检查负载情况,减少输入电压或增加散热措施 |

    总结和推荐


    PAH系列半砖式DC-DC转换器以其卓越的性能、高效率和广泛的适用范围,成为市场上极具竞争力的产品之一。它不仅满足了工业应用中的严格要求,还通过其独特的功能和优势,赢得了用户的信赖。综上所述,强烈推荐PAH系列转换器用于各种高性能应用场合。

    如需了解更多详细信息,请访问[TDK-Lambda官方网站](http://www.us.tdk-lambda.com/lp/)。

PAH150S48-24参数

参数
散热方式 -
输出方式 Fixed
输出总功率 151.2W
输出电流最大值 6.3A
输出电压组数 1
输入电压最大值 76V
特性 Remote On/Off,OCP,OTP,OVP
转换效率 -
最大容性负载 -
输出电压 24V
输入电压最小值 36V
类型 -
开关频率 -
长*宽*高 60.96mm*57.912mm*12.7mm
通用封装 HALF-BRICK
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 散装

PAH150S48-24厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

PAH150S48-24数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA DC-DC模块 TDK-LAMBDA PAH150S48-24 PAH150S48-24数据手册

PAH150S48-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 637
10+ ¥ 597.8
30+ ¥ 568.4
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 637
