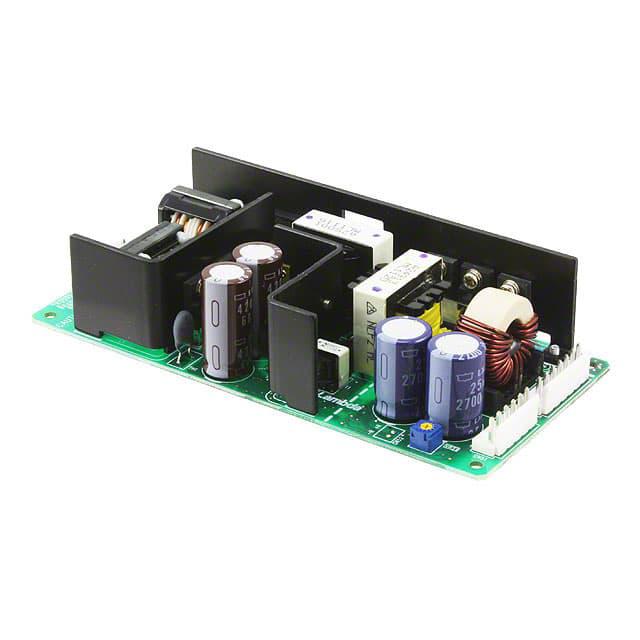

ZWS150BAF-48

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 153.6W开关电源, 48V 直流输出电压 3.2A输出电流, 1输出点
供应商型号: 967-ZWS150BAF48
供应商: Mouser
标准整包数: 1
TDK-LAMBDA AC-DC模块 ZWS150BAF-48

ZWS150BAF-48概述

    ZWS-BAF系列电子元器件产品技术手册

    1. 产品简介


    ZWS-BAF系列是一系列高性能的单输出电源模块,提供50W到300W的功率范围。这些电源模块设计用于各种工业应用,如通信设备、工业自动化系统和测试设备等。它们采用自然对流冷却方式,具有低功耗、高效率的特点,同时提供了长寿命的电容器和全面的安全认证。

    2. 技术参数


    - 输入电压范围: AC 85 - 265V (47-63Hz),DC 120 - 370VDC
    - 输出电压范围: 3.3V至48V
    - 输出电流范围: 最大可达30A
    - 最大输出功率: 50W至300W
    - 输入电流:
    - 3V型号:0.45A/0.25A至1.3A/0.65A
    - 其他型号:0.65A/0.35A至3.7A/1.9A
    - 电源效率: 最高达91%
    - 输入功率因数(PF): 0.96至0.98
    - 工作温度范围: -10°C至+70°C(自然对流),-30°C至+75°C(存储)
    - 漏电流: ≤0.4mA
    - 隔离电压: 2kVAC至500VAC
    - 振动和冲击测试: 满足10-55Hz频率,19.6m/s²加速度和<196.1m/s冲击要求
    - 安全认证: IEC/EN/UL/CSA60950-1, IEC/EN/UL/CSA62368-1, EN50178 (OV II), CE标志
    - EMI/EMC标准: EN55011 / EN55022-B, FCC-B, VCCI-B
    - 重量: 165g至540g
    - 尺寸: 50 x 26 x 132mm 至 84 x 42 x 180mm
    - 保修期: 5年

    3. 产品特点和优势


    - 长寿电容: 最高可达10年的电容寿命(45°C环境下),提高系统的可靠性和稳定性。
    - 宽输入电压范围: 支持广泛的交流和直流输入,适用于多种应用场景。
    - 高效率和功率因数: 提供最高达91%的转换效率和优异的功率因数校正能力,降低能源消耗。
    - 紧凑尺寸: 小巧的体积便于安装在空间有限的应用环境中。
    - 宽工作温度范围: 能够在-10°C至+70°C的范围内稳定运行,适用于各种严苛环境。

    4. 应用案例和使用建议


    - 通信设备: 在通信基站中使用,为各类通信设备提供稳定可靠的电源。
    - 工业自动化: 适用于自动化控制系统,为传感器、执行器和其他控制单元提供稳定的电源供应。
    - 医疗设备: 由于其高效能和可靠性,也适用于医疗仪器和诊断设备。
    - 使用建议: 确保安装时留有足够的散热空间以维持正常的工作温度;根据具体应用场景选择合适的冷却方式(自然对流或强制风冷);注意连接器的选择和正确安装。

    5. 兼容性和支持


    - 兼容性: 本系列电源模块与多种电子元器件兼容,适配广泛的应用场景。
    - 厂商支持: TDK-Lambda提供全面的技术支持和售后服务,确保客户能够获得及时的帮助和指导。

    6. 常见问题与解决方案


    - 问题: 输出电压不稳定
    - 解决办法: 检查输入电压是否在规定范围内,确认负载是否超出了电源的最大输出能力。
    - 问题: 设备过热
    - 解决办法: 确认安装位置通风良好,必要时增加强制风冷措施。
    - 问题: 输出电流不足
    - 解决办法: 检查是否有额外负载接入,确认输入电压和负载电流是否符合电源规格。

    7. 总结和推荐


    综上所述,ZWS-BAF系列电源模块以其长寿命电容、高效率和广泛的工作温度范围等特点,成为了一款非常值得推荐的产品。无论是通信设备、工业自动化还是医疗设备领域,都能找到合适的应用场景。鉴于其卓越的性能和可靠的保障,强烈推荐给需要高性能电源模块的应用开发人员和技术工程师。

ZWS150BAF-48参数

参数
最大容性负载 -
转换效率 91%
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
输出电流最大值 3.2A
输出电压 48V
输出总功率 153.6W
输出电压组数 1
输出方式 Fixed
输入电压最大值 370V(DC)
输入电压最小值 85V~265V(AC)
开关频率 -
类型 -
散热方式 -
长*宽*高 188mm(长度)*47mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS150BAF-48厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS150BAF-48数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS150BAF-48 ZWS150BAF-48数据手册

ZWS150BAF-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
