首页  >  产品百科  >  DPP30-24

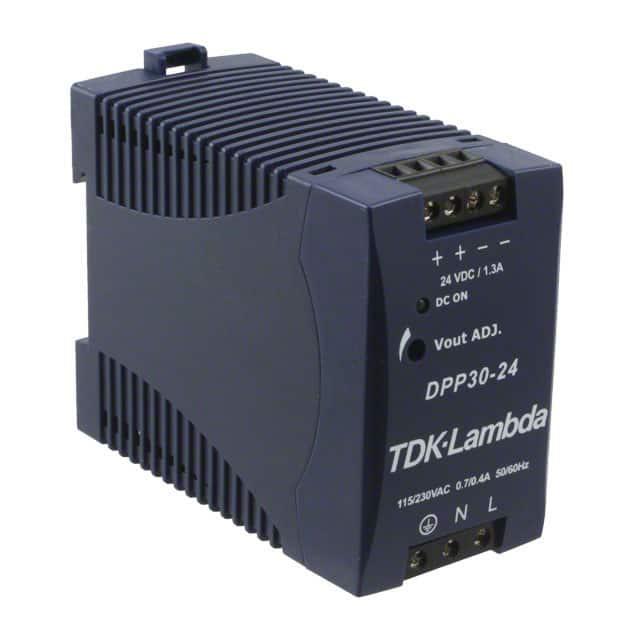

DPP30-24

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 导轨电源, DPP系列, 24V 直流输出, 85 → 264V 交流输入
供应商型号: 5287909
供应商: 海外现货
标准整包数: 1
TDK-LAMBDA AC-DC模块 DPP30-24

DPP30-24概述

    DPP15-100系列电源适配器技术手册

    产品简介


    DPP15-100系列是TDK-Lambda公司推出的一款高效、可靠的DIN导轨安装式电源适配器。该系列电源适配器具有多种输出电压选项(5V至48V),适用于15W到100W的功率范围,特别适合工业控制、工厂自动化、测试测量等领域的应用。其设计旨在提供低功耗、高效率和高可靠性,能够满足各类严苛的工作环境需求。

    技术参数


    - 输入电压范围:85-264VAC
    - 输入频率范围:47-63Hz
    - 最大输入电流(230VAC):1.2A
    - 输出电压精度:±1%
    - 纹波噪声:<50mV(20MHz带宽)
    - 过电流保护:>120%
    - 过电压保护:125-137.5V
    - 工作温度范围:-10°C至+71°C(61°C以上线性降额5%/°C)
    - 储存温度范围:-25°C至+85°C
    - 工作湿度范围:20%-90%RH(无冷凝)
    - 认证标准:IEC/UL/CSA/EN60950-1, UL508, UL1310(Class 2), CE标记
    - 安全规范:EN61000-3-2, EN55011, EN55032 Class B, EN61000-6-3, EN61000-6-2, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11

    产品特点和优势


    - PFC合规性:符合EN61000-3-2标准,确保全球使用兼容性。
    - UL508认证:简化系统配置,提高安全性。
    - DIN导轨安装:便于系统集成和安装。
    - 紧凑尺寸:节省空间,适合工业环境。
    - NEC Class 2合规性:支持低电压应用。

    应用案例和使用建议


    DPP15-100系列广泛应用于工业控制系统、工厂自动化设备、化学处理装置、汽车制造等领域。例如,在电机控制系统的应用中,该电源适配器可以提供稳定可靠的电力供应,确保系统正常运行。
    使用建议:
    - 确保散热良好,避免高温环境直接接触电源适配器。
    - 在选择电源适配器时,根据实际负载需求选择合适的型号。
    - 连接线应使用铜线,截面积为0.5-2.5mm²(AWG24-12),以确保良好的电流传导。

    兼容性和支持


    DPP15-100系列电源适配器具备良好的兼容性,可与各种标准DIN导轨设备无缝对接。TDK-Lambda公司提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - Q: 如何正确安装DPP15-100系列电源适配器?
    A: 使用DIN导轨安装,无需工具即可完成安装。
    - Q: 如何连接输出电缆?
    A: 使用铜线(0.5-2.5mm²),并确保连接牢固可靠。
    - Q: 如何确保过电流保护正常工作?
    A: 检查电源适配器的工作状态,如发现异常应及时断电检查。

    总结和推荐


    DPP15-100系列电源适配器凭借其高效、可靠的性能,以及广泛的适用性和优良的兼容性,成为工业控制和自动化领域的理想选择。推荐在需要高可靠性的电力解决方案的场合使用此产品。

DPP30-24参数

参数
转换效率 -
类型 -
输入电压最大值 375V(DC)
散热方式 -
开关频率 -
输出方式 Fixed
输出电压组数 1
输出电压 24V
最大容性负载 -
特性 Adjustable Output,Load Sharing,Universal Input
输出电流最大值 1.3A
输出总功率 30W
输入电压最小值 85V~132V(AC),176V~264V(AC)
长*宽*高 90.932mm*44.958mm*74.93mm
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 散装

DPP30-24厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

DPP30-24数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA DPP30-24 DPP30-24数据手册

DPP30-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 430.6789
库存: 19
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 430.67
直接购买
加入购物车
