ZWS10B-15

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 10.5W开关电源, 15V 直流输出电压 700mA输出电流, 1输出点
供应商型号: J-DENS-0014166
供应商: Chip1stop
标准整包数: 1

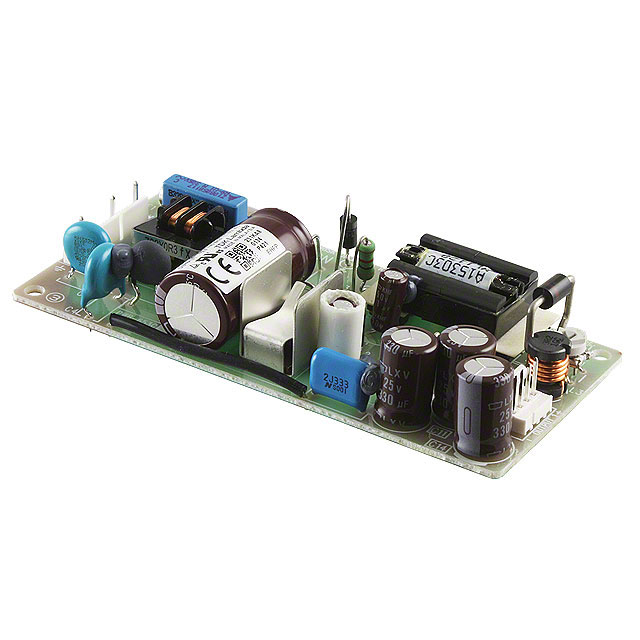

TDK-LAMBDA AC-DC模块 ZWS10B-15

ZWS10B-15概述

    ZWS10-30B Series 电源模块技术手册

    产品简介


    ZWS10-30B 系列是一款高效能的小型单输出电源模块,适用于多种工业应用。该系列提供10W到30W的输出功率,具备广泛的工作电压范围和多种保护机制,确保在严苛环境下依然稳定可靠。其紧凑的设计使其适用于空间受限的应用场合,例如通讯设备、医疗设备及自动化控制系统等。

    技术参数


    ZWS10-30B 系列的详细技术参数如下表所示:
    | 参数 | ZWS10B | ZWS15B | ZWS30B |
    ||
    | 输入电压范围 (交流/直流) | 85 - 265VAC (47 - 63Hz), 120 - 370VDC | 同上 | 同上 |
    | 输入电流 (100/200VAC) | 0.25 / 0.13A | 0.34 / 0.17A | 0.65 / 0.35A |
    | 入浪涌电流 (100/200VAC) | 15 / 30A | 15 / 30A | 15 / 30A |
    | 空载功率损耗 | 最大0.5W | 同上 | 同上 |
    | 泄漏电流 (100/200VAC) | <150uA / 300uA | <150uA / 300uA | <150uA / 300uA |
    | 温度系数 | <0.02%/°C | <0.02%/°C | <0.02%/°C |
    | 过流保护 | >105%最大电流额定值 | 同上 | 同上 |
    | 保持时间 (典型值@100VAC) | 20ms | 20ms | 20ms |
    | 工作温度 | -10 to +70°C | 同上 | 同上 |
    | 存储温度 | -30 to +75°C | 同上 | 同上 |
    | 隔离电压 | 输入到接地:2kVAC (10mA),输入到输出:3kVAC (10mA) | 同上 | 同上 |
    | 输出到接地:500VAC (20mA) 持续1分钟 | 同上 | 同上 | 同上 |
    | 安全认证 | IEC/EN/UL/CSA60950-1, IEC/EN/UL/CSA62368-1, EN50178 (OV II), CE Mark | 同上 | 同上 |

    产品特点和优势


    ZWS10-30B 系列具有以下几个显著的优势:
    - 通用输入:支持85-265VAC的输入电压范围,适应不同国家和地区的电源标准。
    - 五年保修:提供五年质保期,保证产品质量可靠。
    - 低功耗待机:空载时的功率损耗小于0.5W,符合节能标准。
    - 长寿电解电容:拥有长达10年的电解电容寿命,确保长期稳定性。

    应用案例和使用建议


    ZWS10-30B 系列广泛应用于通信设备、医疗设备、工业控制等多个领域。以下是几项典型应用:
    - 通信设备:作为路由器、交换机等网络设备的供电电源。
    - 医疗设备:为医疗器械提供稳定的电力支持。
    - 工业控制:用于自动化生产线的控制单元。
    在使用过程中,建议考虑以下几个方面:
    - 在安装前检查电源模块的工作环境,确保温度、湿度条件符合要求。
    - 对于高负载情况,可以适当降额使用以延长使用寿命。

    兼容性和支持


    ZWS10-30B 系列设计与主流的电气接口兼容,可直接连接多数行业标准设备。厂商提供全面的技术支持和售后服务,确保客户能够获得及时有效的帮助。

    常见问题与解决方案


    以下是一些常见问题及其解决方案:
    - 问题1:输入电压不稳定导致输出异常。
    - 解决方案:确认输入电压范围在85-265VAC之间,并且安装稳压器以保持电压稳定。
    - 问题2:输出电压波动较大。
    - 解决方案:检查负载是否过大,调整负载或更换更高功率的电源模块。
    - 问题3:设备过热。
    - 解决方案:确保设备工作在推荐的工作温度范围内,并确保良好的通风散热。

    总结和推荐


    总体来说,ZWS10-30B 系列是一款高性能、高可靠性的电源模块。其广泛的工作电压范围、低功耗特性及耐用性使其在多个应用领域表现出色。推荐给需要稳定电力供应的应用场合。

ZWS10B-15参数

参数
输入电压最大值 370V(DC)
开关频率 -
输出电压 15V
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
输出电压组数 1
最大容性负载 -
输出总功率 10.5W
输出电流最大值 700mA
类型 -
转换效率 84%
散热方式 -
输入电压最小值 85V~265V(AC)
输出方式 Fixed
长*宽*高 73.5mm(长度)*55mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS10B-15厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS10B-15数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS10B-15 ZWS10B-15数据手册

ZWS10B-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28 ¥ 248.43
8+ $ 21.9 ¥ 194.3078
16+ $ 20.8 ¥ 184.548
32+ $ 19.4 ¥ 172.1265
库存: 43
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 248.43
直接购买
加入购物车
