ZPSA6012

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 60W开关电源, 12V 直流输出电压, 1输出点
供应商型号:
供应商:
标准整包数: 0

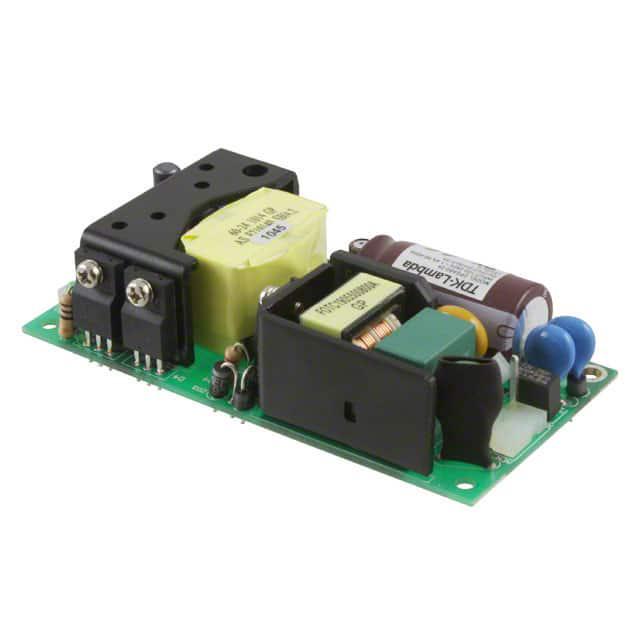

TDK-LAMBDA AC-DC模块 ZPSA6012

ZPSA6012概述

    ZPSA40/60 系列 40-60W 2x4" AC-DC 电源适配器技术手册

    1. 产品简介


    ZPSA40/60系列是专为工业应用设计的40-60W功率级别的2x4英寸(约50.8x101.6mm)AC-DC电源适配器。该系列产品提供单输出,广泛应用于电信设备、工业自动化系统、LED照明以及其他需要稳定直流供电的应用场合。这些电源适配器以其紧凑的设计、宽泛的工作电压范围和高效的能源转换能力而著称。

    2. 技术参数


    | 参数 | 值 |

    | 输入电压范围(交流/直流) | 90 - 264VAC 或 120 - 370VDC |
    | 输入电流(115VAC/230VAC) | 25A / 50A |
    | 泄漏电流(最大值) | 0.8mA(264VAC, 60Hz) |
    | 温度系数 | ±0.05%/°C |
    | 输出电压精度 | ±1% |
    | 负载调节率 | ±1% |
    | 线路调节率 | ±0.5% |
    | 纹波和噪声 | 1% 或 50mV,取较大者 |
    | 短路保护 | 持续 - 递归模式 |
    | 过压保护 | 通常为额定值的110-130% |
    | 额定输入保持时间 | 115VAC 输入时为8ms |
    | 绿色LED指示灯 | 正常状态 |
    | 工作温度范围 | 0至+70°C,根据图表降额使用 |
    | 存储温度范围 | -20至+85°C |
    | 湿度范围(非凝结) | 10-95%RH |
    | 冷却方式 | 自然对流 |
    | 绝缘耐压测试 | 输入到地1.5kVAC,输入到输出3kVAC,输出到地500VAC,持续1分钟 |
    | 隔离电阻 | 在25°C及70%RH下大于100MΩ,输出到地500VDC |
    | 振动耐受性 | 非操作状态下的23.52m/s²(10-55Hz:持续扫频1分钟X、Y、Z轴各1小时) |
    | 冲击耐受性 | <196.1m/s²(20G) |

    3. 产品特点和优势


    ZPSA40/60系列具备以下显著优势:
    - 单输出设计:提供清晰稳定的直流输出。
    - 宽范围交流输入:适应全球不同的电压标准。
    - 低轮廓设计:仅为1.07英寸,便于集成到空间受限的环境中。
    - 行业标准封装:与现有设备高度兼容。
    - 高能效:最高可达88%,节约能源并降低运营成本。
    - 全球认证:符合多种国际安全和EMI标准。

    4. 应用案例和使用建议


    该系列产品广泛应用于工业控制设备、电信基础设施、医疗设备及各类自动化控制系统。使用建议包括:
    - 高可靠性需求:适用于需要长期稳定运行的环境。
    - 高效散热:由于采用自然对流冷却,确保良好的通风环境以维持最佳性能。
    - 合理规划负载:避免超出最大功率限制,以确保可靠性和延长使用寿命。

    5. 兼容性和支持


    - 兼容性:提供多种输出电压选项,可以轻松匹配不同设备的需求。
    - 支持和服务:享有两年的保修期,提供详尽的技术文档和支持服务。

    6. 常见问题与解决方案


    - Q: 电源适配器过热如何处理?
    - A: 确保周围空气流通良好,避免堆叠或封闭环境。必要时使用风扇辅助散热。

    - Q: 短路后无法正常启动怎么办?
    - A: 检查电路是否有短路点,如果确定电路没有问题,尝试重新启动或联系技术支持。

    - Q: 输出电压不稳定怎么办?
    - A: 检查负载情况和线路连接是否稳固,必要时可调整电源适配器的输出电压设置。

    7. 总结和推荐


    综上所述,ZPSA40/60系列电源适配器凭借其出色的性能、广泛的适用范围以及强大的技术支持,在工业应用领域中表现出色。它不仅提供了卓越的效率和可靠性,还拥有丰富的电压和功率选项。强烈推荐给那些追求高性能、稳定输出和高效能的工业应用。

ZPSA6012参数

参数
输出电压组数 1
输出方式 Fixed
输入电压最大值 370V(DC)
输出电流最大值 5A
最大容性负载 -
散热方式 -
特性 -
转换效率 88%
输入电压最小值 90V~264V(AC)
输出总功率 60W
类型 -
输出电压 12V
开关频率 -
长*宽*高 101.6mm*50.8mm*27.178mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZPSA6012厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZPSA6012数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZPSA6012 ZPSA6012数据手册
