DSP60-24

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 导轨电源, DSP系列, 24V 直流输出, 90 → 264V 交流输入
供应商型号: 1456485
供应商: 海外现货
标准整包数: 1

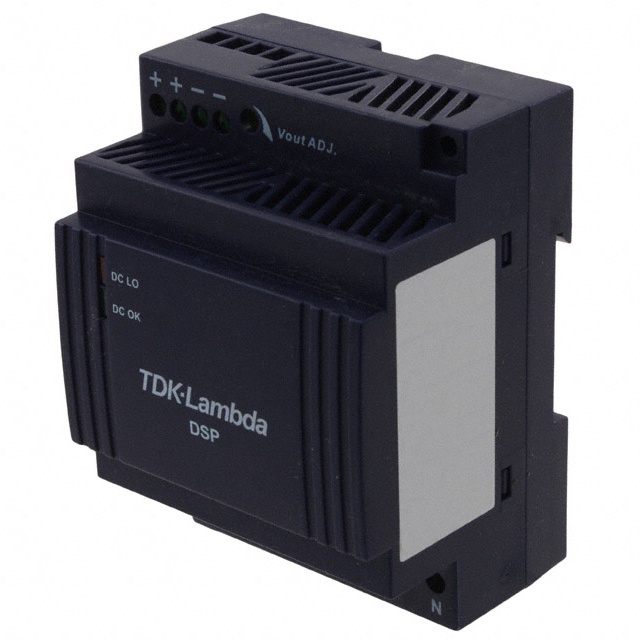

TDK-LAMBDA AC-DC模块 DSP60-24

DSP60-24概述

    DSP系列DIN轨安装电源模块技术手册

    产品简介


    DSP系列DIN轨安装电源模块是一款专为建筑自动化系统设计的高效能、低轮廓电源装置。它提供多种输出电压选项(5V到24V),适用于各种工业应用。此系列产品不仅具备宽范围的交流输入电压和可靠的保护机制,还拥有出色的电气特性和紧凑的设计,使其成为各类工业控制和自动化系统的理想选择。

    技术参数


    - 输入电压范围:90 - 304VAC(Class II双绝缘)
    - 输入频率范围:47 - 63Hz
    - 输出电压精度:±1%的额定值
    - 线性调整率:1%
    - 负载调整率:1%
    - 纹波噪声:120mV(20MHz带宽)
    - 过电流保护:小于160%,短路时折返
    - 过电压保护:30 - 36VDC
    - 保持时间(115VAC输入):25ms
    - 工作温度范围:-25°C至+71°C(61°C以上线性降额)
    - 存储温度范围:-25°C至+85°C
    - 湿度范围:20%至90%RH(非冷凝)

    产品特点和优势


    DSP系列DIN轨安装电源模块的最大特点是其高可靠性、高效能和广泛的适用性。它支持宽范围的输入电压和频率,满足全球大部分地区的电力标准。此外,内置的过载和短路保护功能确保了产品的安全性和稳定性。通过Class II双绝缘设计,无需接地连接,进一步提高了安装的便捷性和安全性。

    应用案例和使用建议


    DSP系列电源模块广泛应用于建筑自动化系统、工业控制、通讯设备等领域。例如,在楼宇自动化系统中,它们可以为传感器和控制器供电,确保整个系统的稳定运行。使用时建议确保输入电压和频率在规定范围内,以保证最佳性能。在极端环境下(如高温或低温),需要注意线性降额的情况,合理规划系统的散热。

    兼容性和支持


    DSP系列电源模块采用标准DIN轨安装,可轻松安装在TS35/7.5或TS35/15轨道上。这使得安装非常简便,无需工具即可完成。TDK公司提供两年质保,同时提供全面的技术支持和维护服务。

    常见问题与解决方案


    - Q: 输入电压波动较大怎么办?
    - A: 确认输入电压在允许范围内,使用稳压器或隔离变压器进行稳压处理。

    - Q: 输出电压不稳定如何处理?
    - A: 检查负载情况,确保不超过额定负载。必要时可以增加外部滤波电容。

    总结和推荐


    总体而言,DSP系列DIN轨安装电源模块以其卓越的性能和广泛的应用场景,在市场上表现出色。其高效率、可靠的保护机制以及便捷的安装方式,使其成为众多工业和自动化应用的理想选择。因此,我们强烈推荐该系列产品给需要高效、稳定电源供应的客户。

DSP60-24参数

参数
输出电流最大值 2.5A
输出电压组数 1
输入电压最小值 90V~264V(AC)
类型 -
输出电压 24V
输出总功率 60W
开关频率 -
散热方式 -
特性 Adjustable Output,Universal Input
输入电压最大值 370V
最大容性负载 -
转换效率 -
输出方式 Fixed
长*宽*高 55.626mm*71.12mm*90.932mm
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 散装

DSP60-24厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

DSP60-24数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA DSP60-24 DSP60-24数据手册
