ZWS240RC-24

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 240W交直流电源, ZWS-RC系列, 24V 直流输出电压 10A输出电流, 1输出点
供应商型号: 285-ZWS240RC-24-ND
供应商: Digi-Key
标准整包数: 1

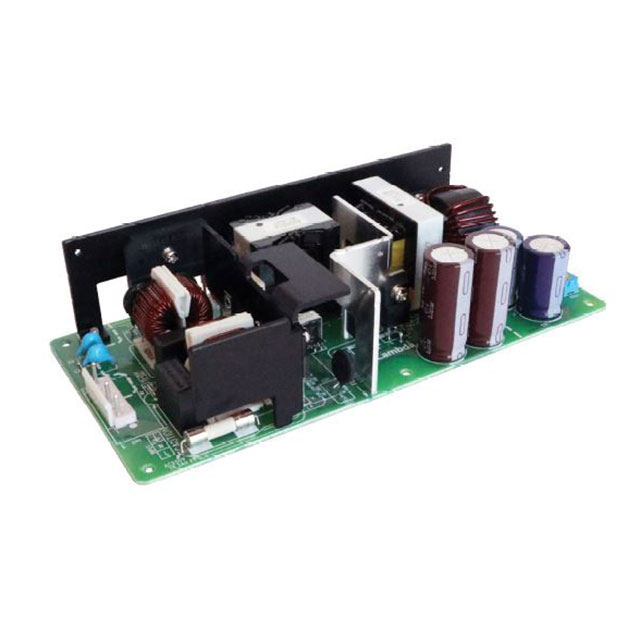

TDK-LAMBDA AC-DC模块 ZWS240RC-24

ZWS240RC-24概述


    产品简介


    ZWS240RC-24系列电源供应器是一款高可靠性、高效能的开关电源模块。它专为工业控制、通讯设备、测量仪器和各类自动化设备而设计。此款电源能够提供稳定可靠的24V直流输出,最大输出功率可达240W,满足广泛的应用需求。

    技术参数


    - 输入电压范围: 85-265VAC(47-63Hz)
    - 额定输出电压: 24V
    - 最大输出电流: 10A
    - 最大输出功率: 240W
    - 效率: 87%(100VAC),90%(200VAC)
    - 输入电流: 2.8A(100VAC),1.5A(200VAC)
    - 输入电流峰值: 冷启动时30A(100VAC),15A(200VAC)
    - 过电流保护: 超过10.5A
    - 过电压保护: 27.6V至32.4V(循环交流电以复位)
    - 保持时间: 31毫秒
    - 漏电流: 0.2mA(100VAC),0.4mA(200VAC)
    - 工作温度范围: -10°C至+70°C(50°C至70°C时线性降载至30%)
    - 存储温度范围: -30°C至+75°C
    - 湿度范围: 操作:30%-90%RH;存储:10%-90%RH
    - 绝缘电压: 输入对地:2kVAC(10mA);输入对输出:3kVAC(10mA);输出对地:500VAC(20mA)持续1分钟
    - 隔离电阻: 输出对地:25°C及70%RH下>100MΩ
    - 安全认证: IEC/EN/UL/CSA60950-1, IEC/EN/UL/CSA62368-1, EN62477-1(OVC III)及CE标志

    产品特点和优势


    - 长寿命: 额定寿命长达12年,可在50°C环境温度下满负荷连续运行。
    - 低纹波和噪声: 纹波和噪声(峰峰值)不超过200mV,确保输出稳定。
    - 高性能: 效率达到90%,适合节能要求高的应用场景。
    - 高可靠性: 通过了多项国际安全标准,如IEC/EN60950-1、IEC/EN62368-1和EN62477-1(OVC III)。
    - 主动式功率因数校正: 设计符合EN/IEC61000-3-2标准,减少对电网的干扰。
    - 五年的保修期: 为客户提供长期可靠的支持。

    应用案例和使用建议


    ZWS240RC-24系列适用于多种应用场合,如工业自动化、通信系统、医疗设备和测试设备等。在实际使用过程中,建议根据具体应用场景进行适当的散热设计,尤其是在高温环境下,确保良好的热管理可以延长产品的使用寿命。
    - 工业自动化: 可用于工业机器人、PLC控制系统等需要高稳定性电源的设备。
    - 通信系统: 适合于通信基站、路由器等需要大功率稳定输出的设备。
    - 医疗设备: 在医疗设备中,稳定性和可靠性尤为重要,ZWS240RC-24系列提供了出色的性能保证。

    兼容性和支持


    ZWS240RC-24系列电源适配器与其他同类设备具有良好的兼容性,可方便地集成到现有的系统中。制造商提供了详尽的技术支持和售后服务,包括产品文档、安装指南和故障排除支持。

    常见问题与解决方案


    - 问题1: 电源在高温环境中无法正常工作。
    - 解决办法: 检查散热设计是否合理,确保足够的通风空间。
    - 问题2: 电源在启动时出现过流保护。
    - 解决办法: 检查负载是否过重,必要时减少负载或增加散热措施。
    - 问题3: 输出电压不稳定。
    - 解决办法: 确认输入电压是否在正常范围内,检查线路连接是否牢固。

    总结和推荐


    综上所述,ZWS240RC-24系列电源适配器以其高效率、长寿命和高可靠性成为市场上的一款优秀产品。其广泛的应用领域和出色的性能使其成为许多工业和商业应用的理想选择。我们强烈推荐使用ZWS240RC-24系列电源适配器,特别是在对电源性能和稳定性要求较高的应用场景中。

ZWS240RC-24参数

参数
特性 Adjustable Output,Universal Input
输入电压最小值 85V~265V(AC)
最大容性负载 -
输出方式 Fixed
开关频率 -
输出电流最大值 10A
输入电压最大值 265V(AC)
散热方式 -
输出电压 24V
输出总功率 240W
转换效率 -
类型 -
输出电压组数 1
长*宽*高 180mm*84mm*42mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ZWS240RC-24厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS240RC-24数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS240RC-24 ZWS240RC-24数据手册

ZWS240RC-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 143.6656 ¥ 1202.3015
10+ $ 135.9394 ¥ 1137.6432
25+ $ 126.7248 ¥ 1060.5284
50+ $ 120.9632 ¥ 1012.311
库存: 71
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1202.3
