首页  >  产品百科  >  HWS1000-24/HD

HWS1000-24/HD

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: Adjustable Output,DC Input Capable,Load Sharing,Remote On/Off,Remote Sense,Universal Input 1.104KW 46A 24V 1 370V(DC) 85V~265V(AC) Fixed 底座安装
供应商型号: J-DENS-0005825
供应商: Chip1stop
标准整包数: 1

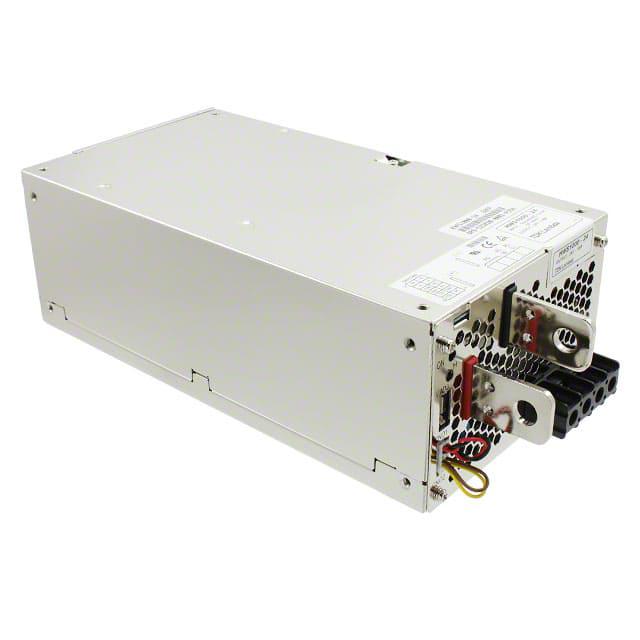

TDK-LAMBDA AC-DC模块 HWS1000-24/HD

HWS1000-24/HD概述

    HWS300-1500 Series 单输出工业电源技术手册

    产品简介


    HWS300-1500 系列单输出工业电源是一种适用于广泛领域的高效电源供应装置。其主要应用于工厂自动化、测试与测量设备以及自动服务设备等领域。该系列产品以其高效率、宽输入电压范围和全球适用性等特点受到广泛关注。

    技术参数


    以下是HWS300-1500系列的主要技术参数:
    | 参数 | HWS300 | HWS600 | HWS1000 | HWS1500 |

    | 输入电压范围 | 85 - 265VAC 或 120 - 330VDC | 同上 | 同上 | 同上 |
    | 输入电流(典型值) | 见具体型号 | 见具体型号 | 见具体型号 | 见具体型号 |
    | 冲击电流 | 20 / 40A | 20 / 40A | 20 / 40A | 20 / 40A |
    | 功率因数 | 满足 EN61000-3-2 | 满足 EN61000-3-2 | 满足 EN61000-3-2 | 满足 EN61000-3-2 |
    | 温度系数 | <0.02%/°C | <0.02%/°C | <0.02%/°C | <0.02%/°C |
    | 过流保护 | >105% (>101% for 峰值电流可调节型号) | >105% (>101% for 峰值电流可调节型号) | >105% (>101% for 峰值电流可调节型号) | >105% (>101% for 峰值电流可调节型号) |
    | 过压保护 | 见第2页表格 (通过回收交流或远程开关重置) | 见第2页表格 (通过回收交流或远程开关重置) | 见第2页表格 (通过回收交流或远程开关重置) | 见第2页表格 (通过回收交流或远程开关重置) |
    | 保持时间(典型值) | 20ms (HWS1500-7 - 16ms) | 20ms (HWS1500-7 - 16ms) | 20ms (HWS1500-7 - 16ms) | 20ms (HWS1500-7 - 16ms) |
    | 泄漏电流 | <0.75mA (240VAC, 60Hz) | <1.2mA (240VAC, 60Hz) | <1.5mA (240VAC, 60Hz) | <1.5mA (240VAC, 60Hz) |
    | 遥感控制 | 是 | 是 | 是 | 是 |
    | 指示灯 | 绿色LED=ON | 绿色LED=ON | 绿色LED=ON | 绿色LED=ON |
    | 遥控开关 | 是 (与输出隔离) | 是 (与输出隔离) | 是 (与输出隔离) | 是 (与输出隔离) |
    | 并联操作 | 单线连接 (最多5个单元) | 单线连接 (最多5个单元) | 单线连接 (最多5个单元) | 单线连接 (最多5个单元) |
    | DC Good | 是 | 是 | 是 | 是 |
    | 遥控调整(PV) | 外部电压调节输出,见选项表 | 外部电压调节输出,见选项表 | 外部电压调节输出,见选项表 | 外部电压调节输出,见选项表 |

    产品特点和优势


    - 有限寿命保修:提供更长的使用寿命保障,降低总体拥有成本。
    - 高效率:减少系统冷却需求,提升整体能效。
    - 宽范围交流输入:支持全球电压标准,易于在全球范围内部署。

    应用案例和使用建议


    HWS300-1500系列在多种应用场景中表现出色,包括工厂自动化、测试与测量设备等。例如,在自动化生产线中,这些电源能够稳定供电,确保生产过程的连续性和可靠性。建议在安装时注意散热设计,以避免过热问题。

    兼容性和支持


    HWS300-1500系列电源与其他电子元件具有良好的兼容性。制造商提供了详细的安装和操作手册,并通过全球多个办事处提供技术支持和售后服务。

    常见问题与解决方案


    1. 电源启动延迟:检查输入电压是否符合要求,必要时参阅选项表。
    2. 输出电压不稳:确认过流保护设置,如有异常请检查负载情况。
    3. 过热警告:增加散热措施,如加强通风或安装风扇。

    总结和推荐


    HWS300-1500系列单输出工业电源凭借其高效率、宽输入范围和良好稳定性,在多个行业应用中表现出色。强烈推荐用于需要高性能、高可靠性的场合,特别是在需要全球部署的应用环境中。

HWS1000-24/HD参数

参数
输出电流最大值 46A
开关频率 -
类型 -
输出方式 Fixed
输出电压组数 1
特性 Adjustable Output,DC Input Capable,Load Sharing,Remote On/Off,Remote Sense,Universal Input
最大容性负载 -
输入电压最小值 85V~265V(AC)
输入电压最大值 370V(DC)
输出电压 24V
输出总功率 1.104KW
散热方式 -
转换效率 -
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

HWS1000-24/HD厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

HWS1000-24/HD数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA HWS1000-24/HD HWS1000-24/HD数据手册

HWS1000-24/HD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1470 ¥ 13042.575
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13042.57
直接购买
加入购物车
