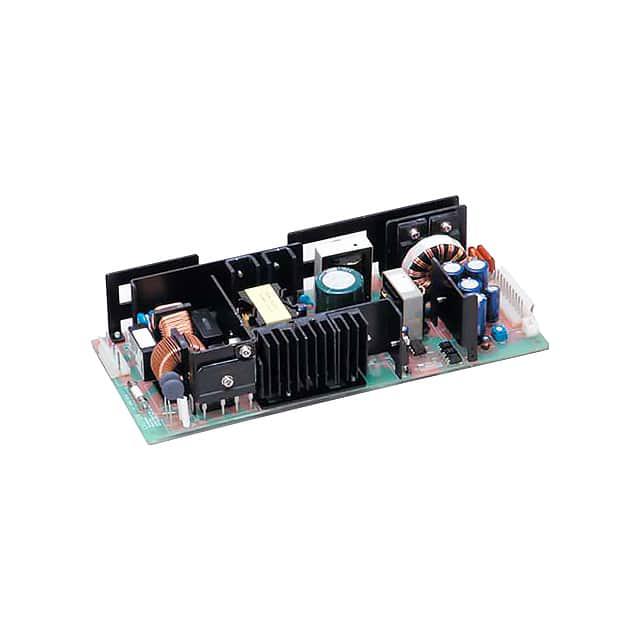

ZWD100PAF-0524/J

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 100W开关电源, 5 V dc, 24 V dc输出电压 4A输出电流, 2输出点
供应商型号: 6352228
供应商: 海外现货
标准整包数: 1
TDK-LAMBDA AC-DC模块 ZWD100PAF-0524/J

ZWD100PAF-0524/J概述

    ZWD-PAF系列电源供应器技术手册

    1. 产品简介


    ZWD-PAF系列电源供应器是一款高效能的双输出直流电源供应器,适用于多种工业应用场合。该系列产品包括三个型号:ZWD100PAF-0524、ZWD150PAF-0524和ZWD225PAF-0524,覆盖100W至440W的功率范围。这些电源供应器主要应用于工厂自动化、打印机、电机驱动系统以及自助服务终端(Kiosks)等领域。

    2. 技术参数


    | 项目 | ZWD100PAF-0524 | ZWD150PAF-0524 | ZWD225PAF-0524 |
    ||
    | 输入电压 | 85-265VAC (47-63Hz) | 85-265VAC (47-63Hz) | 85-265VAC (47-63Hz) |
    | 输入电流 | 1.3/0.65A | 1.9/0.97A | 2.81/1.43A |
    | 峰值电流(冷启动) | 15/30A | 15/30A | 15/30A |
    | 功率因数 | ≥0.99@100VAC, ≥0.95@200VAC | ≥0.99@100VAC, ≥0.95@200VAC | ≥0.99@100VAC, ≥0.95@200VAC |
    | 过载保护 | 5V输出:>105%,24V输出:>205% | 5V输出:>105%,24V输出:>205% | 5V输出:>105%,24V输出:>205% |
    | 过压保护 | 120-145% | 120-145% | 120-145% |
    | 保持时间(典型值) | 5V输出:40ms,24V输出:20ms | 5V输出:40ms,24V输出:20ms | 5V输出:40ms,24V输出:20ms |
    | 效率 | 79/81% | 80/82% | 81/83% |
    | 纹波与噪声 | 5V输出:120mV,24V输出:150mV | 5V输出:120mV,24V输出:150mV | 5V输出:120mV,24V输出:150mV |
    | 工作温度范围 | 无盖:-10°C至+70°C;带盖:-10°C至+60°C | 无盖:-10°C至+70°C;带盖:-10°C至+60°C | 无盖:-10°C至+70°C;带盖:-10°C至+60°C |
    | 储存温度 | -30°C至+85°C | -30°C至+85°C | -30°C至+85°C |
    | 湿度 | 运行:20%-90%RH;非运行:10%-95%RH | 运行:20%-90%RH;非运行:10%-95%RH | 运行:20%-90%RH;非运行:10%-95%RH |
    | 耐压 | 输入到接地:2kVAC;输入到输出:3kVAC;输出到接地:500VAC | 输入到接地:2kVAC;输入到输出:3kVAC;输出到接地:500VAC | 输入到接地:2kVAC;输入到输出:3kVAC;输出到接地:500VAC |

    3. 产品特点和优势


    ZWD-PAF系列电源供应器具有以下显著特点和优势:
    - 广泛适用性:输入电压范围为85-265VAC,支持全球电压标准,适用于不同的电源环境。
    - 高可靠性:通过了IEC/UL/CSA/EN62368-1, 60950-1, CE Mark等安全认证,确保在恶劣环境下也能稳定运行。
    - 大功率处理能力:提供高达200%的峰值功率能力,适用于启动高电流负载或脉冲负载。
    - 高效率:最高可达83%的转换效率,降低能耗,提高系统的能源利用率。
    - 独立调整输出电压:允许用户根据需求对输出电压进行调节,增加应用灵活性。

    4. 应用案例和使用建议


    ZWD-PAF系列电源供应器广泛应用于工厂自动化设备、打印机、电机驱动系统以及自助服务终端。例如,在工厂自动化领域,该电源供应器可以用于控制系统的电力供应,确保设备稳定运行。
    使用建议:
    - 在高温环境下工作时,建议选择带有盖子的型号以提高散热效果。
    - 使用峰值电流时,应注意避免长时间连续操作,以免影响使用寿命。
    - 根据实际需求选择合适型号,如需要较高峰值电流时,可选择ZWD225PAF-0524型号。

    5. 兼容性和支持


    ZWD-PAF系列电源供应器具有良好的兼容性,可与其他标准电子元件及设备配合使用。厂商提供了全面的技术支持和服务保障,包括安装手册、维修服务和用户培训等,帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    - Q: 如何确保电源供应器的正常运行?
    - A: 确保输入电压在额定范围内,定期检查连接线缆和接头是否松动,并遵循安装手册中的指南进行操作。
    - Q: 如何应对过载情况?
    - A: 使用电源供应器时,应避免长期处于过载状态,一旦发现异常情况,应及时切断电源并联系技术支持。
    - Q: 如何判断电源供应器是否已损坏?
    - A: 观察是否有异常声响、发热或漏电现象,如出现上述情况,应立即断开电源并联系专业人员进行检修。

    7. 总结和推荐


    ZWD-PAF系列电源供应器凭借其广泛的适用性、高可靠性和优异的性能,在工业应用领域表现出色。它不仅能够满足不同应用场合的需求,还能提供卓越的能效和保护机制。对于需要高功率、高可靠性的应用场景,推荐使用ZWD-PAF系列电源供应器。

ZWD100PAF-0524/J参数

参数
输出电流最大值 5A
输出总功率 100W
输入电压最小值 85V~265V(AC)
开关频率 -
转换效率 81%
输出方式 Fixed
最大容性负载 -
输出电压 5V
类型 -
散热方式 -
特性 Adjustable Output,DC Input Capable,PFC,Remote On/Off,Universal Input
输出电压组数 2
输入电压最大值 370V(DC)
长*宽*高 221.996mm(长度)*74.93mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWD100PAF-0524/J厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWD100PAF-0524/J数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWD100PAF-0524/J ZWD100PAF-0524/J数据手册

ZWD100PAF-0524/J封装设计

查看详情并下载
Symbol
Footprint
3D Model
