首页  >  产品百科  >  CUS150M-24/U

CUS150M-24/U

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 150W开关电源, 24V 直流输出电压 6.25A输出电流, 1输出点
供应商型号: 967-CUS150M24/U
供应商: Mouser
标准整包数: 1

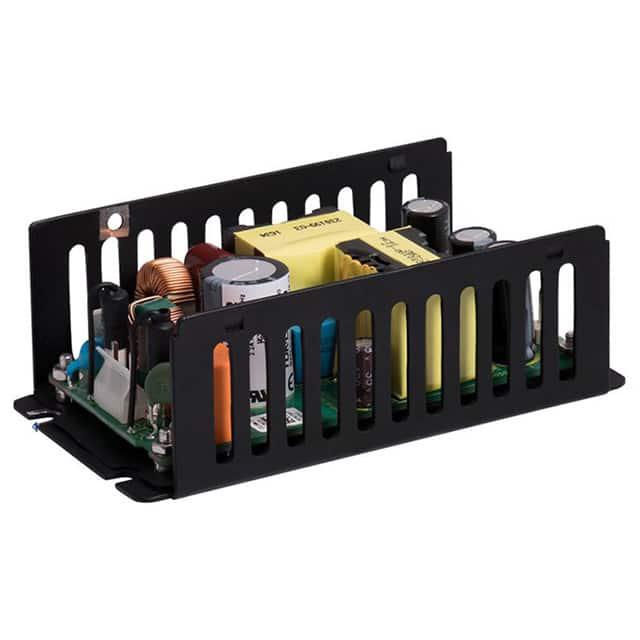

TDK-LAMBDA AC-DC模块 CUS150M-24/U

CUS150M-24/U概述

    # CUS150M 系列 AC-DC 电源模块技术手册

    产品简介


    CUS150M 系列是 TDK-Lambda 公司推出的一款紧凑型 AC-DC 电源模块,适用于医疗和工业应用。该系列产品采用行业标准的 2x4 英寸尺寸,功率输出高达 150W。CUS150M 系列的特点在于其灵活的冷却方式(自然对流、强制风冷和导热冷却),使得它可以在多种复杂环境中稳定运行。

    技术参数


    输入参数
    - 输入电压范围:85-264Vac
    - 输入频率范围:47-63Hz
    - 输入电流(100Vac):2.2A
    - 冲击电流(冷启动):小于 65A
    - 泄漏电流:小于 250μA(230Vac)
    - 触摸电流:小于 100μA
    - 功率因数:>0.98 / 0.92(满载)
    输出参数
    - 输出电压:12V、15V、18V、24V、28V、36V、48V
    - 最大输出电流:根据具体型号不同,范围从 2.5A 到 12.5A
    - 效率:最高可达 94%
    工作环境
    - 工作温度范围:-20°C 至 +85°C(风扇版本最高为 +70°C)
    - 存储温度范围:-40°C 至 +85°C(风扇版本最高为 +70°C)
    - 工作湿度范围:5%-95%(风扇版本为 15%-90%)
    - 海拔高度:5000米
    安全认证
    - 符合 IEC/EN/UL/CSA62368-1、60950-1 和 IEC/EN60601-1 标准
    - 医疗认证:2 x MOPP(Means of Protection against Electric Shock)
    - 电磁兼容性:Class B Conducted and Radiated EMI

    产品特点和优势


    CUS150M 系列具有以下独特功能和优势:
    - 多种冷却方式:包括自然对流、强制风冷和导热冷却,使其适应各种恶劣环境。
    - 高效率:最高效率可达 94%,降低功耗并提高系统整体能效。
    - 高可靠性:通过多种严格测试(如 ESD、电快速瞬变脉冲等),确保高可靠性和长寿命。
    - 医疗应用认证:适合 B 和 BF 类别医疗器械使用,提供 2 x MOPP 的绝缘保护。
    - 小巧紧凑:仅 2 x 4 x 1.24 英寸大小,节省空间。

    应用案例和使用建议


    应用案例
    CUS150M 系列广泛应用于医疗设备、工业控制、通讯设备和仪器仪表等领域。例如,在某些医疗设备中,它可以作为主电源或备用电源,提供稳定可靠的电力支持。
    使用建议
    - 在高温环境下使用时,建议使用导热冷却方式以保证最佳性能。
    - 在连接和安装过程中,注意正确选择和固定散热片或外壳,确保良好的空气流通。
    - 在进行故障排查时,首先检查输入电压和负载情况,其次查看过流保护和过压保护是否正常。

    兼容性和支持


    CUS150M 系列产品具有广泛的兼容性,可以与各种电子设备无缝集成。此外,TDK-Lambda 提供详细的技术支持和售后服务,包括安装指南、使用手册和技术咨询等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查冷却系统是否正常工作;确认散热片是否正确安装。 |
    | 输出不稳定 | 检查负载是否超出额定范围;检查输入电压是否稳定。 |
    | 故障灯亮起 | 查看说明书中的故障代码表,必要时联系技术支持。 |

    总结和推荐


    CUS150M 系列是一款高性能、高可靠性的 AC-DC 电源模块,适用于多种严苛环境下的医疗和工业应用。其多样化的冷却方式、高效的能源转换能力和丰富的安全认证使其在市场上具备很强的竞争力。我们强烈推荐这一系列的产品,特别是对于需要高可靠性和高效率的客户来说,CUS150M 系列将是最佳选择之一。
    了解更多详细信息,请访问 [产品官网](https://product.tdk.com/en/power/)。

CUS150M-24/U参数

参数
输入电压最大值 -
类型 -
输出电流最大值 6.25A
开关频率 -
最大容性负载 -
输出电压组数 1
特性 Standby Output,Universal Input
输出总功率 150W
散热方式 -
转换效率 -
输出电压 24V
输出方式 Fixed
输入电压最小值 85V~264V(AC)
长*宽*高 116mm*64mm*38.5mm
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

CUS150M-24/U厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

CUS150M-24/U数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA CUS150M-24/U CUS150M-24/U数据手册

CUS150M-24/U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 92.609 ¥ 768.3179
50+ $ 86.0685 ¥ 727.2788
库存: 84
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 768.31
