首页  >  产品百科  >  I6A24008A033V-N01-R

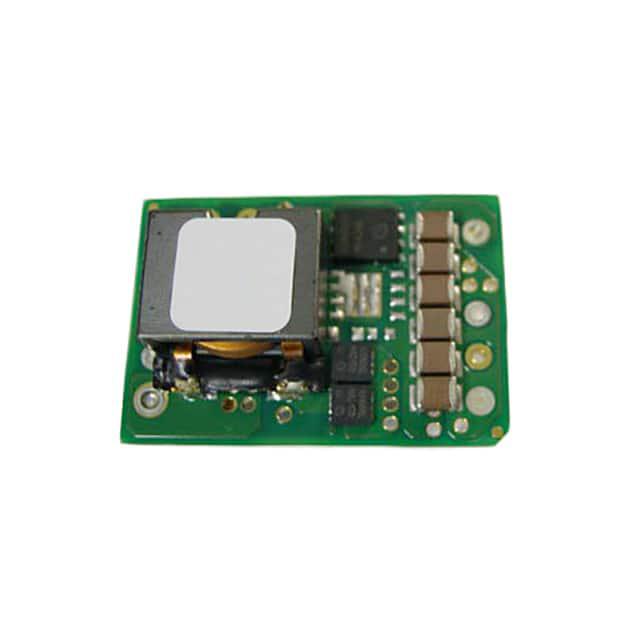

I6A24008A033V-N01-R

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: Remote On/Off,OCP,OTP,SCP 8A -30V 1 40V 9→ 40 伏直流 通孔安装 33mm*22.9mm*12.7mm
供应商型号: I6A24008A033V-N01-R
供应商: Master
标准整包数: 1
TDK-LAMBDA DC-DC模块 I6A24008A033V-N01-R

I6A24008A033V-N01-R概述

    电子元器件产品技术手册:i6AN系列

    产品简介


    i6AN系列是非隔离式DC-DC转换器,专为工业应用设计。其最大输出功率可达75瓦(8安培),提供从-3.3伏到-30伏的负输出电压调节范围。该系列产品采用1/16砖形封装,具有低外部组件需求、恒定开关频率等特性。适用于需要高效率和稳定性的各种工业控制和通信系统。

    技术参数


    | 参数 | 值 |

    | 输出功率 | 75瓦 |
    | 输入电压范围 | 9至40伏 |
    | 输出电压范围 | -3.3至-30伏 |
    | 效率 | 90%至94% |
    | 输出电压调整范围 | 依赖输入电压(见第2页图) |
    | 开关频率 | 400千赫兹 |
    | 线性调节 | 0.5% |
    | 负载调节 | 0.6% |
    | 外部负载电容 | 200至1600微法 |
    | 输出纹波和噪声 | 20毫伏峰值对峰值 |
    | 过电流保护 | 15安 |
    | 遥感功能 | -(-)感测,补偿高达输出电压的5% |
    | 工作温度 | -40°C至125°C |
    | 存储温度 | -55°C至125°C |
    | 安全认证 | IEC/UL/CSA/EN62368-1, 60950-1, CE |
    | 尺寸 | 33 x 22.9 x 12.1毫米 / 1.3 x 0.9 x 0.47英寸 |
    | 重量 | 15克 / 0.53盎司 |
    | 质保 | 3年 |

    产品特点和优势


    1. 高效能:i6AN系列的高效率(90%-94%)使其成为电源管理应用的理想选择。
    2. 宽输出电压调节范围:从-3.3伏到-30伏,可以满足不同的工业应用需求。
    3. 恒定开关频率:确保稳定的输出电压和较低的电磁干扰。
    4. 紧凑封装:1/16砖形封装节省空间,适合密集安装的应用场合。
    5. 低外部组件需求:简化设计和生产过程,降低成本。
    6. 遥感功能:通过远程感测补偿输出电压的5%,提高系统的精度和稳定性。

    应用案例和使用建议


    i6AN系列非常适合应用于需要高密度安装和高效率电源转换的工业控制系统、通信设备及医疗仪器等。为了最大化其性能,建议在设计时充分考虑散热问题,以避免过热导致的降额运行。此外,在使用过程中要注意匹配合适的负载电容,以减少输出纹波和噪声。

    兼容性和支持


    i6AN系列与TDK公司的其他DC-DC转换器和相关产品具有良好的兼容性,易于集成到现有系统中。TDK公司提供详尽的技术支持文档和样品测试服务,同时提供3年的质保期,确保用户能够顺利部署和维护产品。

    常见问题与解决方案


    1. 如何设置输出电压?
    - 参考用户手册中的设置指南,或使用提供的EVK开发套件进行测试。
    2. 如何处理过电流保护?
    - 在电路设计阶段加入适当的电流限制措施,必要时可添加外部熔断器。
    3. 如何进行远程感测?
    - 按照用户手册中的连接图连接感测引脚,确保信号线长度和阻抗匹配。

    总结和推荐


    总体而言,i6AN系列DC-DC转换器以其高效率、宽输出电压调节范围和紧凑封装,在众多工业应用中表现出色。其丰富的特性和优秀的性能使其成为一种值得推荐的产品。对于需要高可靠性、高效率电源解决方案的设计工程师来说,i6AN系列是理想的选择。建议在使用前详细阅读技术手册并咨询TDK公司的技术支持团队,以确保最佳的应用效果。

I6A24008A033V-N01-R参数

参数
输出总功率 -
类型 -
输出方式 -
开关频率 -
输入电压最大值 40V
散热方式 -
输出电压组数 1
特性 Remote On/Off,OCP,OTP,SCP
转换效率 -
输出电流最大值 8A
输入电压最小值 9→ 40 伏直流
输出电压 -30V
最大容性负载 -
长*宽*高 33mm*22.9mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,托盘

I6A24008A033V-N01-R厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

I6A24008A033V-N01-R数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA DC-DC模块 TDK-LAMBDA I6A24008A033V-N01-R I6A24008A033V-N01-R数据手册

I6A24008A033V-N01-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 41.5955 ¥ 352.3139
10+ $ 36.1335 ¥ 300.4351
25+ $ 33.973 ¥ 282.322
50+ $ 33.8128 ¥ 276.8928
库存: 60
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 352.31
