I7C4W012A050V-0F1-R

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda DCDC转换器, i7C系列, 9 → 53 v 直流输入, 5 → 28V输出, 300W
供应商型号: SG-I7C4W012A050V-0F1-R
供应商: 云汉优选
标准整包数: 1

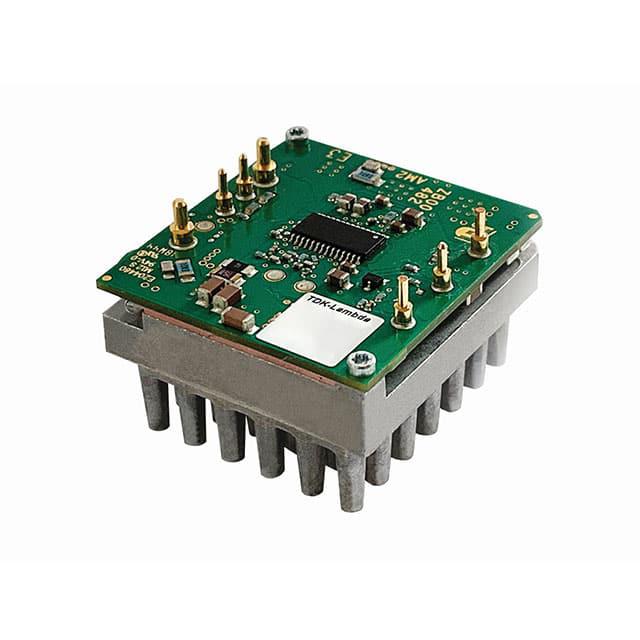

TDK-LAMBDA DC-DC模块 I7C4W012A050V-0F1-R

I7C4W012A050V-0F1-R概述

    i7C 系列 DC-DC 转换器产品综述

    1. 产品简介


    i7C系列是专为非隔离升压/降压转换而设计的高效电子元器件。这些转换器可从单一输出的12V、24V或48V交流-直流电源中生成最高可达300W的额外直流输出电压轨。i7C系列适用于各种需要高效率和紧凑设计的应用场景,如工业自动化、通信系统、医疗设备等。

    2. 技术参数


    - 输入电压范围: 9至53V(默认启动电压9.5V)
    - 输出电压范围: 5至28V、8至24V或9.6至48V
    - 最大输出电流: 8A、12.5A或20A
    - 最大输出功率: 300W
    - 工作效率: 高达97%
    - 开关频率: 250kHz
    - 负载调节率: 0.8%
    - 过流保护阈值: 15A至26A
    - 工作温度范围: -40°C 至 125°C
    - 存储温度范围: -55°C 至 125°C
    - 湿度范围: 5%RH 至 95%RH(操作及储存)

    3. 产品特点和优势


    - 高效能: 最高达97%的工作效率。
    - 广泛适用: 接受宽泛的输入电压范围,满足多种电源需求。
    - 高功率密度: 小巧体积内提供高功率输出,适合空间受限的应用。
    - 低热管理要求: 即使在低气流环境下,也能实现最小化的降额需求。
    - 成本效益: 具有良好的成本效益比,适合大规模应用。

    4. 应用案例和使用建议


    - 工业自动化: 用于电机控制、传感器供电等。
    - 通信系统: 为路由器、交换机等提供稳定电源。
    - 医疗设备: 在精密医疗设备中作为稳定的电源供应。
    使用建议:
    1. 尽可能将输入电容(Cin)和输出电容(Cout)放置在靠近i7C模块处以抑制高频噪声。
    2. 连接Vin(-)和Vout(-)到i7C模块下方的铜接地层。
    3. TRIM电阻“Rup”和输出限流调整电阻“Ritrim”尽可能接近i7C模块连接。
    4. 未使用时将SYNC端口连接到GND。

    5. 兼容性和支持


    i7C系列与其他电子元器件和设备高度兼容。TDK-Lambda公司提供了全面的技术支持,确保客户能够快速解决问题并获得最佳的使用体验。

    6. 常见问题与解决方案


    - Q: 如何安装外部电容器?
    A: 将MLCC电容器放置在距离i7C模块尽可能近的位置。

    - Q: 如何处理过流保护?
    A: 参考产品手册进行过流保护阈值调整。

    7. 总结和推荐


    i7C系列是非隔离式升压/降压转换器的理想选择,具备高效能、广泛适用性和成本效益。我们强烈推荐这款产品用于需要高可靠性电源解决方案的应用场景。如果您需要更多技术支持或有其他特定需求,欢迎联系TDK-Lambda的销售和技术支持团队。

I7C4W012A050V-0F1-R参数

参数
输出电流最大值 12.5A
特性 Enable,Active Low
输出电压 5V~28V
输出方式 -
最大容性负载 -
类型 -
输入电压最大值 53V
输出总功率 300W
散热方式 -
输入电压最小值 9V
转换效率 -
开关频率 -
输出电压组数 1
长*宽*高 34mm(长度)*36.8mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

I7C4W012A050V-0F1-R厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

I7C4W012A050V-0F1-R数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA DC-DC模块 TDK-LAMBDA I7C4W012A050V-0F1-R I7C4W012A050V-0F1-R数据手册

I7C4W012A050V-0F1-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
