HWS30A-12

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 30W开关电源, 12V 直流输出电压 2.5A输出电流, 1输出点
供应商型号: CSJ-ST50101060
供应商: 海外现货
标准整包数: 1

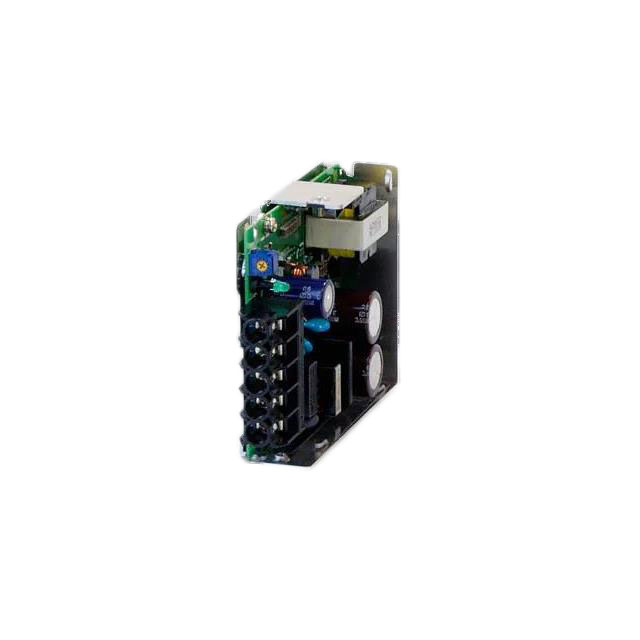

TDK-LAMBDA AC-DC模块 HWS30A-12

HWS30A-12概述

    电子元器件产品技术手册:HWS15A-150A/A系列工业电源

    1. 产品简介


    HWS15A-150A/A系列是TDK公司推出的一系列单输出工业电源供应器,适用于多种工业应用。这些电源提供从15W到150W的功率输出,支持交流输入电压范围85至265VAC(47至63Hz)或直流输入电压范围120至370VDC。凭借其高效率、可靠性和广泛的适用性,HWS15A-150A/A系列在工业控制、通信设备、医疗设备等领域具有广泛应用。

    2. 技术参数


    | 参数 | 值 |

    | 输入电压范围 | 85 - 265VAC (47 - 63Hz) |
    | 输入电流(典型值) | 0.35 - 1.9A |
    | 冲击电流(典型值) | 14 - 28A |
    | 功率因数 | ≥0.97 |
    | 温度系数 | <0.02%/°C |
    | 过流保护 | >105% |
    | 隔离电阻 | >100MΩ @ 25°C, 70%RH |
    | 保持时间 | 20ms |
    | 泄漏电流(最大) | >0.5mA (0.2mA at 100VAC) |
    | 工作温度 | -10°C至+70°C |
    | 存储温度 | -30至+85°C |
    | 重量(典型值) | 190 - 520g |
    | 尺寸(宽×高×深) | 31.5x82x80mm 至 42x82x160mm |

    3. 产品特点和优势


    HWS15A-150A/A系列的主要特点是:
    - 有限保修期:提供有限终身保修。
    - 安全认证:通过UL508、IEC/EN/UL/CSA60950-1、IEC/EN/UL/CSA62368-1、EN50178-1等标准认证。
    - 高效能:比HWS系列效率更高。
    - 宽电压输入范围:支持85至265VAC或120至370VDC输入。
    - 广泛的应用范围:适用于各种工业应用,包括通信设备、医疗设备等。

    4. 应用案例和使用建议


    应用场景:
    - 通信设备:电信基站、数据中心、网络交换机等。
    - 医疗设备:医疗成像设备、诊断仪器等。
    - 工业控制:自动化生产线、工厂控制系统等。
    使用建议:
    - 在安装时确保电源与负载的匹配,避免过载。
    - 定期检查电源的连接线和接口,确保接触良好。
    - 使用环境需满足规定的温度和湿度范围。

    5. 兼容性和支持


    HWS15A-150A/A系列电源可以与其他电子元器件和设备兼容,如各类传感器、执行器和控制器。厂商提供了详尽的技术支持和售后服务,用户可通过官方网站获取更多帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否稳定,调整负载平衡。 |
    | 电源启动困难 | 确认输入电压符合要求,检查是否有短路。 |
    | 输出电流超出额定值 | 减小负载,检查负载是否超载。 |
    | 电源温度过高 | 确保散热条件良好,减少负载。 |
    | 泄漏电流较大 | 检查电源和负载连接是否正确,排除外部干扰。 |

    7. 总结和推荐


    HWS15A-150A/A系列电源以其高效的转换率、稳定的性能和广泛的应用范围,成为工业领域的重要选择。该系列电源具备优良的安全性和可靠性,适用于多种工业应用。我们强烈推荐HWS15A-150A/A系列电源用于需要高效率和稳定性要求的工业项目。

HWS30A-12参数

参数
最大容性负载 -
散热方式 -
输出电压 12V
输入电压最大值 370V(DC)
转换效率 88%
特性 Adjustable Output,Universal Input
类型 -
输出电流最大值 2.5A
输出方式 Fixed
输出总功率 30W
输入电压最小值 85V~264V(AC),120V~370V(DC)
开关频率 -
输出电压组数 1
长*宽*高 82mm(长度)*26.5mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

HWS30A-12厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

HWS30A-12数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA HWS30A-12 HWS30A-12数据手册

HWS30A-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.9024 ¥ 287.1533
库存: 11
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 287.15
直接购买
加入购物车
