首页  >  产品百科  >  ZWS240BP24

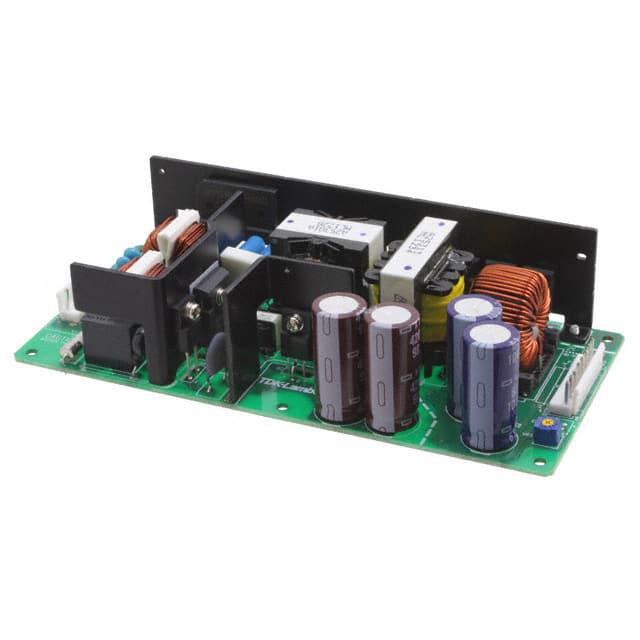

ZWS240BP24

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 240W开关电源, 24V 直流输出电压 10A输出电流, 1输出点
供应商型号: ZWS240BP24
供应商: Verical
标准整包数: 1
TDK-LAMBDA AC-DC模块 ZWS240BP24

ZWS240BP24概述


    产品简介


    ZWS-BP系列电源适配器 是一款高可靠性、高效能的单输出电源模块,适用于工业、医疗及信息技术设备等领域。该系列产品提供多种电压和功率等级的选择,具备广泛的输入电压范围(85-265VAC)和高效率(高达91%)。这些电源适配器凭借其卓越的性能和可靠的设计,在多种应用场景中发挥重要作用。

    技术参数


    | 参数名称 | ZWS150BP | ZWS240BP |
    |
    | 输入电压(V) | 85-265VAC (120-370VDC) | 85-265VAC (120-370VDC) |
    | 输入电流(A) | 1.9 / 0.95 | 2.8 / 1.5 |
    | 浪涌电流(A) | 14 / 28 | 15 / 30 |
    | 功率因数(V) | 0.98 @ 100VAC, 0.93 @ 200VAC | 0.98 @ 100VAC, 0.93 @ 200VAC |
    | 泄漏电流(mA) | 0.5mA最大值 | 0.5mA最大值 |
    | 温度系数(%/°C) | <0.02%/°C | <0.02%/°C |
    | 过电流保护 | >101%峰值电流能力 | >101%峰值电流能力 |
    | 隔离电压(kV) | 2kVAC (输入到地) | 2kVAC (输入到地) |
    | 输出电压范围(V) | 24V, 36V, 48V | 24V, 36V, 48V |
    | 输出电流范围(A) | 3.2A-10A | 3.2A-10A |
    | 效率(%) | 87% / 90% | 88% / 91% |
    | 存储温度(°C) | -30到+75°C | -30到+75°C |
    | 振动测试 | 10-55Hz, 1分钟扫描, 1小时X/Y/Z轴 | 10-55Hz, 1分钟扫描, 1小时X/Y/Z轴 |

    产品特点和优势


    1. 广泛适用的输入范围:ZWS-BP系列的电源适配器支持全球通用的交流输入电压(85-265VAC),适合不同地区电网标准。
    2. 功率因数校正:内置功率因数校正电路,确保高效的电力转换,减少能源浪费。
    3. 峰值功率能力:可承受高达200%的峰值负载,适用于瞬态负载较高的应用场合。
    4. 长寿命设计:五年的质保期,彰显了对产品质量的高度自信。
    5. 低泄漏电流:小于0.5mA的泄漏电流,确保更高的安全性。
    6. 高可靠性:符合多项国际安全认证标准,如IEC/EN/UL/CSA60950-1和CE标志,确保设备的安全运行。

    应用案例和使用建议


    应用场景:
    1. 工业自动化:在自动化设备中为控制板、传感器等组件供电。
    2. 医疗设备:为医疗成像设备、监护仪等设备提供稳定可靠的电源。
    3. 信息技术设备:用于服务器、网络设备等需要稳定电源供应的IT基础设施。
    使用建议:
    1. 避免过载:虽然产品支持峰值负载,但仍需注意不要长时间在额定负载以上运行。
    2. 保持良好散热:尽管产品通过自然对流冷却,但长时间高负荷运行时仍需确保良好的散热条件。

    兼容性和支持


    兼容性:
    - 支持JST连接器、螺纹端子等多种接口方式,方便不同设备的安装和集成。
    - 可选远程开关功能,进一步提升系统的灵活性。
    支持:
    - TDK公司提供了详尽的技术文档和用户手册,便于客户进行产品选型和使用。
    - 客户可通过官方网站获取更多技术资料和支持信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查输入电压是否在规定范围内,确认接地良好。 |
    | 输出电压不稳定 | 检查负载变化是否过大,必要时调整负载或降低功率需求。 |
    | 泄漏电流超标 | 检查设备安装是否正确,必要时更换连接器或端子。 |

    总结和推荐


    总结:
    ZWS-BP系列电源适配器以其宽泛的输入电压范围、卓越的功率因数校正能力和可靠的峰值功率支持,成为工业、医疗和信息技术设备的理想选择。其长寿命设计、低泄漏电流和多重安全认证使其在市场上具有很强的竞争力。
    推荐:
    对于需要高可靠性和高性能电源解决方案的应用场合,强烈推荐使用TDK的ZWS-BP系列电源适配器。无论是在严苛的工业环境中还是在需要高度精确度的医疗设备中,该产品都能提供稳定可靠的电力供应。

ZWS240BP24参数

参数
转换效率 91%
输出电压 24V
输出电压组数 1
输出电流最大值 10A
输入电压最小值 85V~265V(AC)
类型 -
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
散热方式 -
输出总功率 240W
最大容性负载 -
输出方式 Fixed
开关频率 -
输入电压最大值 370V(DC)
长*宽*高 180mm(长度)*84mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS240BP24厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS240BP24数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS240BP24 ZWS240BP24数据手册

ZWS240BP24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 802.2207
2+ ¥ 773.3716
3+ ¥ 748.7358
5+ ¥ 727.5289
10+ ¥ 709.1517
20+ ¥ 693.1311
库存: 40
起订量: 7 增量: 0
交货地:
最小起订量为:5
合计: ¥ 3637.64
