ZWS75BAF-48

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input 76.8W 1.6A 48V 1 370V(DC) 85V~265V(AC) Fixed 底座安装
供应商型号: 285-ZWS75BAF-48-ND
供应商: Digi-Key
标准整包数: 1

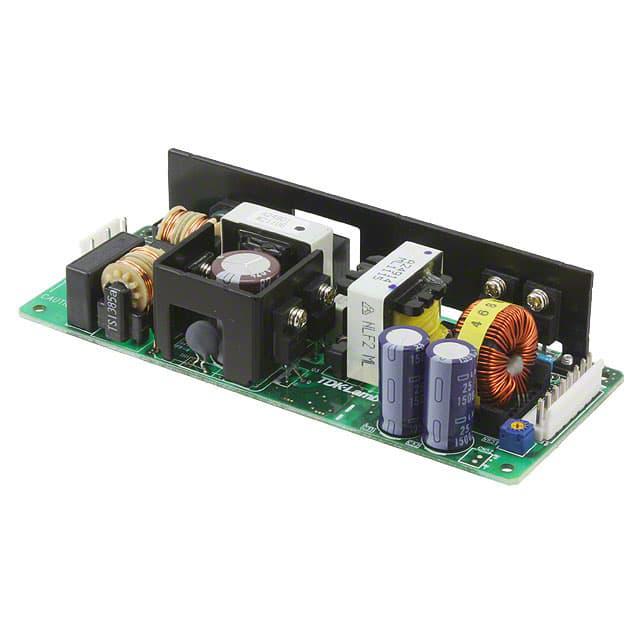

TDK-LAMBDA AC-DC模块 ZWS75BAF-48

ZWS75BAF-48概述

    ZWS50-150BAF系列电子元器件技术手册

    产品简介


    ZWS50-150BAF系列是33W到150W的单输出高可靠性交流直流电源供应器,适用于多种工业应用场合。该系列产品具备出色的性能和稳定性,可广泛应用于通信设备、医疗仪器、工业自动化等领域。

    技术参数


    | 参数 | 描述 |

    | 功率范围 | 33W至150W |
    | 输入电压范围 | 85VAC至265VAC(47Hz至63Hz) |
    | 电源因素(主动式) | 满足EN61000-3-2标准(典型值:0.97/0.91) |
    | 冲击电流 | 14A至28A(冷启动) |
    | 最大纹波噪声 | 3.3V及5V:120mV;12V至24V:150mV;48V:200mV |
    | 温度系数 | <0.02%/℃ |
    | 过电流保护 | 大于最大输出电流的105% |
    | 持续时间(典型值) | 20ms(100VAC时) |
    | 泄漏电流 | 最大0.5mA,典型值0.4mA(230VAC时) |
    | 工作温度范围(自然冷却) | -10℃至+70℃,从50℃至70℃线性降额至50%负载 |
    | 工作温度范围(强制冷却) | -10℃至+70℃,从60℃至70℃线性降额至75%负载 |
    | 存储温度范围 | -30℃至+75℃ |
    | 相对湿度(非凝结) | 工作:30%至90%,存储:10%至90% |
    | 绝缘耐压 | 输入至地:2kVAC(10mA),输入至输出:3kVAC(10mA),输出至地:500VAC(20mA) |
    | 绝缘电阻 | 在25℃和70%RH条件下大于100MΩ(输出至地) |
    | 振动(非工作状态) | 10Hz至55Hz(1分钟扫描),19.6m/s²常量X、Y、Z各1小时 |
    | 冲击 | <196.1 m/s² |
    | 安全认证 | IEC/EN/UL/CSA60950-1,IEC/EN/UL/CSA62368-1,EN50178(OV II),CE标志 |
    | 传导及辐射电磁干扰 | EN55011/EN55022-B,FCC-B,VCCI-B |
    | 免疫性 | IEC61000-4-2(lv 2,3)、-3(lv3)、-4(lv 3)、-5(lv 3,4)、-6(lv 3)、-8(lv 4)、-11 |
    | 重量(典型值) | 165g至390g |
    | 尺寸(宽×高×深) | 1.97×1.02×5.2英寸至2.95×1.46×6.3英寸 |
    | 保修期 | 五年 |

    产品特点和优势


    - 功率范围广:33W到150W,满足不同应用场景的需求。
    - 通用输入:85VAC至265VAC(47Hz至63Hz),适用于全球范围内的电源系统。
    - 功率因数校正:符合EN61000-3-2标准,确保高效能的电力传输。
    - 自然冷却:无需额外散热装置,减少成本并提高可靠性。
    - 紧凑设计:体积小,易于安装和集成。
    - 长期保修:提供五年的质保,确保长期稳定运行。
    - 高效率:典型效率可达90%以上,节省能源消耗。

    应用案例和使用建议


    - 通信设备:ZWS50-150BAF系列电源供应器可为通信设备提供稳定的电源支持,特别是在数据中心和基站中。建议在高温环境下进行适当的散热处理以延长使用寿命。
    - 医疗仪器:医疗设备对电源的稳定性和可靠性要求极高,该系列电源供应器可满足这些需求。建议选择符合医疗行业标准的型号,并进行定期维护。
    - 工业自动化:在自动化生产线中,ZWS50-150BAF系列可以作为可靠的电源来源,保证系统的稳定运行。建议根据具体应用环境选择合适的型号,并进行适当的安装和调试。

    兼容性和支持


    - 其他电子元器件的兼容性:ZWS50-150BAF系列通常与市面上常见的工业级电子元器件兼容。具体型号需要根据实际应用进行选择。
    - 厂商支持:制造商提供全面的技术支持和服务,包括安装指导、故障排查和技术咨询。客户可以通过官方渠道获取帮助和支持。

    常见问题与解决方案


    1. 问:如何避免长时间过载运行?
    - 答:建议严格按照手册中的说明操作,避免电源在超出额定功率的情况下长时间运行,以免影响设备寿命。

    2. 问:如何确保电源的安全性?
    - 答:严格按照安全规范进行安装和操作,并定期检查电源的绝缘和散热情况,确保设备正常运行。
    3. 问:如何选择合适的型号?
    - 答:根据实际应用中的功率需求和工作环境选择合适的型号。如有疑问,建议联系技术支持获取帮助。

    总结和推荐


    ZWS50-150BAF系列电源供应器以其广泛的功率范围、高效的电力转换能力和优良的可靠性,在多个工业应用领域表现出色。其独特的技术特性和优势使其在市场上具有较强的竞争力。对于需要高性能电源解决方案的应用场景,强烈推荐使用该系列的产品。

ZWS75BAF-48参数

参数
转换效率 -
类型 -
开关频率 -
输入电压最小值 85V~265V(AC)
散热方式 -
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
输入电压最大值 370V(DC)
输出电流最大值 1.6A
输出总功率 76.8W
输出电压 48V
输出方式 Fixed
最大容性负载 -
输出电压组数 1
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS75BAF-48厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS75BAF-48数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS75BAF-48 ZWS75BAF-48数据手册

ZWS75BAF-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 84.0632 ¥ 703.5039
10+ $ 82.6176 ¥ 691.406
25+ $ 74.8804 ¥ 626.6555
50+ $ 73.1644 ¥ 612.2947
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 703.5
