ZWQ-80-5224/A

产品分类: AC-DC模块
厂牌: TDK-LAMBDA

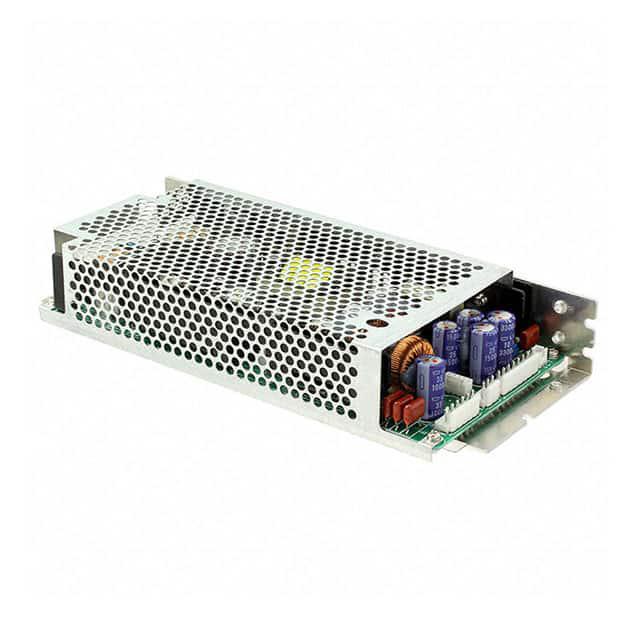

产品描述: TDK-Lambda 80W开关电源, 5 V dc, ±12 V dc, ±24 V dc输出电压 1.5A输出电流, 4输出点
供应商型号:
供应商:
标准整包数: 0
TDK-LAMBDA AC-DC模块 ZWQ-80-5224/A

ZWQ-80-5224/A概述

    ZWQ Series Quad Output Power Supplies

    产品简介


    ZWQ系列电源是针对工业自动化、测试与测量及轻型工业设备等应用设计的高可靠性直流电源。它提供了80W至170W的功率输出范围,适合多种应用场景。这款电源采用四路独立可调输出设计,其中第四路输出可作为浮动输出,以满足不同负载需求。其紧凑的设计使其能够安装于1U高度的机箱内,便于空间有限的应用场合。

    技术参数


    - 输入电压: 85 - 265VAC(47-63Hz),120 - 370VDC
    - 输入电流: 最大1.6/0.8A (100/200VAC)
    - 峰值电流: 14/28A
    - 效率: 72%(典型值)
    - 工作温度:
    - 对流冷却: -10°C 至 60°C(40°C以上线性降额至50%负载)
    - 强制风冷: -10°C 至 70°C(50°C以上线性降额至50%负载)
    - 存储温度: -30°C 至 +85°C
    - 尺寸:
    - ZWQ80系列: 93.5mm x 35mm x 210mm
    - ZWQ130系列: 106mm x 35mm x 225mm
    - 重量:
    - ZWQ80系列: 550g
    - ZWQ130系列: 730g

    产品特点和优势


    - 低外形设计: 可安装于标准1U机箱内,适合空间受限的设备。
    - 四路独立输出: 主输出和第四路浮动输出可调,适应多变的系统配置。
    - 功率因数校正: 支持全球使用,降低对电网的影响。
    - 浮动第四输出: 可作为正负输出,增加系统的灵活性。

    应用案例和使用建议


    ZWQ系列适用于工厂自动化、测试与测量以及轻型工业设备等多种应用场景。例如,在一个自动化生产线中,ZWQ系列可以为传感器、控制器及其他组件提供稳定的电源。在使用时,建议根据具体应用的需求选择合适的电压和电流输出版本。同时,保持良好的通风和散热环境对于保证长期稳定运行至关重要。

    兼容性和支持


    ZWQ系列与各种工业设备兼容,广泛应用于需要高可靠性电源供应的场合。制造商提供了详尽的技术文档和安装指南,确保用户能正确使用并进行故障排查。此外,TDK-Lambda公司遍布全球的服务网络也为客户提供快速的技术支持和维护服务。

    常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否稳定,确认负载是否过大,必要时考虑添加外部稳压电路。
    - 问题: 设备过热。
    - 解决方案: 确保设备周围有足够的空气流通,必要时使用强制风冷装置。
    - 问题: 电源无法正常启动。
    - 解决方案: 检查连接是否牢固,确认输入电压是否符合要求,查阅用户手册或联系技术支持。

    总结和推荐


    ZWQ系列电源凭借其高效、灵活和可靠的特性,在工业应用中表现出色。其独特的浮动第四输出功能为系统设计提供了更多的灵活性。总体而言,这是一款值得推荐的产品,适用于需要高可靠性和多功能性的工业应用场合。

ZWQ-80-5224/A参数

参数
类型 -
输入电压最大值 370V
特性 Adjustable Output,PFC,Universal Input
最大容性负载 -
转换效率 72%
输出总功率 104W
输出电压 5V
输入电压最小值 85V~265V(AC)
输出电流最大值 8A
散热方式 No
开关频率 -
输出方式 Pin Terminal Block
输出电压组数 4
长*宽*高 210mm(长度)*35mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWQ-80-5224/A厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWQ-80-5224/A数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWQ-80-5224/A ZWQ-80-5224/A数据手册

ZWQ-80-5224/A封装设计

查看详情并下载
Symbol
Footprint
3D Model
