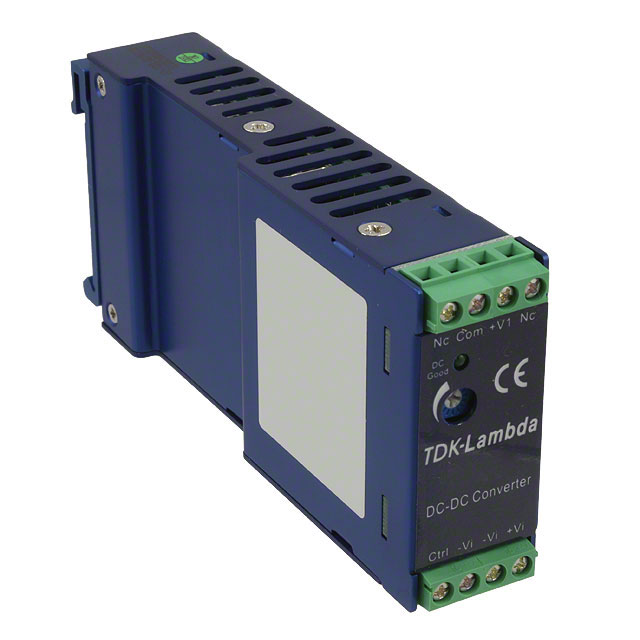

DPX40-24WS12

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda DCDC转换器, DPX系列, 9.5 、 36 v 直流输入, 12V 直流输出, 40W
供应商型号: 2040472
供应商: 海外现货
标准整包数: 1

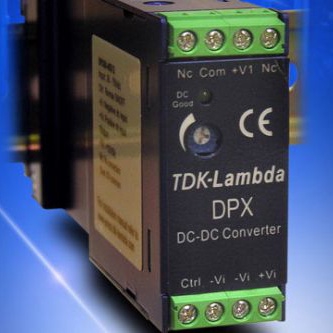

TDK-LAMBDA DC-DC模块 DPX40-24WS12

DPX40-24WS12概述

    DPX40W 系列 40W 直流电源转换器技术手册

    1. 产品简介


    DPX40W系列是TDK-Lambda公司推出的40W直流电源转换器,具有单输出和双输出两种版本。这些电源转换器专为通信系统、工业控制系统、工厂自动化和半导体设备等领域设计。它们采用DIN导轨安装方式,便于集成到各种设备中。该系列具有宽输入电压范围、高效率和多种保护功能,确保在不同环境下的可靠运行。

    2. 技术参数


    - 额定输入电压范围:
    24V 输入时:9.5-36VDC
    48V 输入时:18-75VDC
    - 开关频率:300kHz(典型值)
    - 最大输入电流:见具体型号规格
    - 最大输出功率:见具体型号规格
    - 电压精度:
    单输出:±1.0%
    双输出:±1.0%(单输出:3.3V时为±1.5%)
    - 电压调整范围:
    单输出:±10%
    - 纹波和噪声:
    带宽20MHz:见具体型号规格
    - 启动时间:
    额定输入电压和恒定电阻负载下:100ms(典型值),远程启动:20ms(典型值)
    - 过电流保护:
    工厂设定的最大值:满载的150%
    - 短路保护:
    蛰伏保护,自动恢复
    - 过电压保护:
    3.3V 输出:3.9V
    5V 输出:6.2V
    12V 输出:15V
    15V 输出:18V
    - 工作温度:
    -40°C 至 66°C(不降额)
    66°C 至 87°C(降额,见曲线)
    - 存储温度:-40°C 至 105°C
    - 隔离电压:最小1600Vdc
    - 绝缘电阻:10^9Ω
    - 绝缘电容:最大4000pF
    - 平均无故障时间(MTBF):
    BELLCORE TR-NWT-000332标准:968,800小时
    - 外形尺寸:57.6mm x 24.5mm x 125.0mm
    - 重量:182克
    - 冷却方式:自然对流
    - 防护等级:CE认证

    3. 产品特点和优势


    - 宽输入电压范围:适应多种供电条件。
    - 高效率:保证能量转换的有效性。
    - 多重保护机制:包括过电流、短路和过电压保护,提高可靠性。
    - 易于安装:采用DIN导轨安装方式,方便集成。
    - 环境适应性强:可在-40°C至105°C的温度范围内工作。

    4. 应用案例和使用建议


    - 通信系统:适用于基站、数据中心等需要高可靠性的场合。
    - 工业控制:如工厂自动化设备,需具备过载保护功能。
    - 半导体设备:适用于精密制造设备,要求极高的稳定性和可靠性。
    使用建议:
    - 在选择合适的输入电压时,应注意额定输入电压范围,避免超负荷工作。
    - 定期检查设备工作状态,特别是在极端环境下使用时,注意散热问题。
    - 使用过程中如遇异常情况,应及时断电检查,避免损坏设备。

    5. 兼容性和支持


    - 兼容性:
    DPX40W系列可与多种电子设备兼容,特别是在通信系统、工业控制系统等领域有广泛应用。
    - 支持和服务:
    TDK-Lambda提供全面的技术支持,包括但不限于安装指导、故障排查和维修服务。客户可通过官方网站获取更多技术支持信息。

    6. 常见问题与解决方案


    - Q:如何调节单输出电压?
    A:通过内部的电位器进行调节,具体操作请参阅手册第22页。
    - Q:如何实现远程ON/OFF控制?
    A:通过选项后缀添加-N(负逻辑)或-P(正逻辑)来实现。详情见第2页。
    - Q:如何处理启动时间较长的问题?
    A:确保负载电阻足够大,以减少启动电流。如果仍存在问题,建议联系技术支持。

    7. 总结和推荐


    DPX40W系列直流电源转换器凭借其宽输入电压范围、高效率和多重保护机制,在众多应用领域表现出色。其出色的性能使其成为通信系统、工业控制系统、工厂自动化和半导体设备的理想选择。综上所述,强烈推荐使用DPX40W系列电源转换器。

DPX40-24WS12参数

参数
输入电压最小值 9.5V
输出总功率 40W
转换效率 -
开关频率 300KHz(Typ)
输出电压 12V
输出电流最大值 3.33A
散热方式 -
特性 -
输入电压最大值 36V
类型 -
最大容性负载 -
输出电压组数 1
输出方式 Fixed
长*宽*高 25.4mm(宽度)
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 散装

DPX40-24WS12厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

DPX40-24WS12数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA DC-DC模块 TDK-LAMBDA DPX40-24WS12 DPX40-24WS12数据手册
