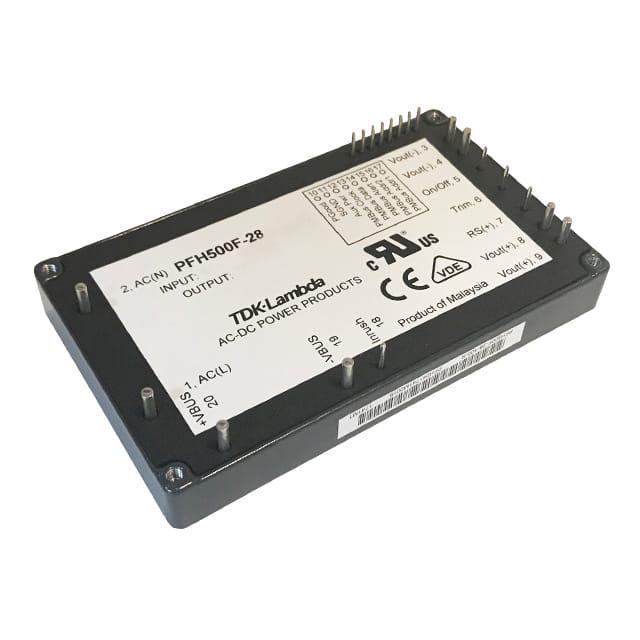

PFH500F-28-1D0-R

产品分类: AC-DC稳压器
厂牌: TDK-LAMBDA
产品描述: 504W 18A 22.4V 85V 28V 265V(AC) 通孔安装 101.6mm*61mm*13.5mm
供应商型号: PFH500F-28-1D0-R
供应商: Master
标准整包数: 1
TDK-LAMBDA AC-DC稳压器 PFH500F-28-1D0-R

PFH500F-28-1D0-R概述

    # PFH500F 系列 500W AC-DC 电源模块

    产品简介


    PFH500F 系列是一款紧凑型高效率 AC-DC 电源模块,专为需要高性能且占用空间小的应用场景设计。其尺寸仅为 4" x 2.4" x 0.53"(约 101.6 mm x 61.0 mm x 13.3 mm),重量仅为 225 克,非常适合对散热要求较高的工业应用。该系列产品通过金属外壳提供高功率密度和高效能,支持宽范围的交流输入电压(85-265Vac),并具有多种输出电压选择(12V、28V 和 48V)。此外,PFH500F 支持 PMBus 接口,便于远程监控与编程。
    主要功能包括:
    - 宽范围输入电压:适用于全球电网标准。
    - 高效热管理:通过传导冷却的设计实现-40至100°C的工作温度。
    - 支持远程监测与控制:可通过 i2C 接口实现智能管理。
    - 输出电流范围灵活:最大输出电流可达 42A(12V 输出)。
    应用领域:
    - 工业自动化设备。
    - 医疗设备。
    - 通信设备。
    - 户外或恶劣环境下工作的电子产品。

    技术参数


    | 参数类别 | 规格值 |

    | 输入电压范围 | 85-265Vac |
    | 输入频率范围 | 47-63Hz |
    | 输出电压选择 | 12V、28V、48V |
    | 最大输出功率 | 504W |
    | 工作温度范围 | -40°C 至 100°C |
    | 效率 | 90%-92%(典型值) |
    | 待机功耗 | 参见评价报告 |
    | 输出纹波与噪声 | 150mV(12V)、400mV(28V/48V)|
    | 最小负载要求 | 无最小负载需求 |
    | 过流保护 | 47.5A(12V)、21.5A(28V)、12.5A(48V)|
    | 过压保护 | 15.7V(12V)、25.5V(28V)、55V(48V)|

    产品特点和优势


    特点:
    1. 紧凑设计:仅 4" x 2.4" x 0.53" 的砖式封装,适合有限的空间布局。
    2. 高功率密度:每立方英寸内可容纳超过 500W 功率。
    3. 导热冷却:无需风扇即可适应极端温度环境。
    4. PMBus 接口:支持高级远程控制和监测。
    5. 负载共享模式:支持可选的 Droop 模式,便于多模块并联运行。
    优势:
    1. 简化系统设计:减少了电路板面积需求,简化了热管理和电磁干扰(EMI)问题。
    2. 高效节能:减少废热排放和 AC 输入功率消耗。
    3. 增强可靠性:冷板/传导冷却确保在无风扇环境中长期稳定运行。
    4. 灵活配置:可根据具体需求调整输出电压及负载共享模式。

    应用案例和使用建议


    应用案例:
    - 在户外电信基站中作为备用电源。
    - 医疗成像设备中的辅助供电单元。
    - 工业机器人中的主控电源。
    使用建议:
    1. 为了获得最佳效率,请确保所有连接稳固,并正确匹配外部滤波组件。
    2. 在高湿度或腐蚀性环境中使用时,应增加适当的防护措施。
    3. 如需进行并联操作,建议优先选择支持 Droop 模式的型号以避免电流分配不均。

    兼容性和支持


    PFH500F 系列与多种评估套件兼容,例如 HS00110 散热片和配套的 EMI 抑制电感器 ARA00499。此外,制造商还提供了详细的 GUI 软件和在线文档资源来帮助客户快速上手。
    技术售后支持覆盖全球,可通过当地销售办事处获得及时的技术咨询和服务保障。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开机后无输出电压 | 检查输入电压是否正常;确认所有连接良好 |
    | 输出纹波过大 | 减少外部负载电容或更换更高品质的电容器 |
    | 温度过高 | 增加外部散热片或降低环境温度 |

    总结和推荐


    综合评估:
    PFH500F 系列凭借其紧凑的设计、高效的热管理和强大的 PMBus 接口功能,在众多高要求应用场景中表现出色。其出色的性能、易于集成的特点使其成为工业、医疗和通信领域的理想选择。
    推荐结论:
    强烈推荐 PFH500F 系列用于需要高功率密度和低功耗特性的项目中。无论是初次使用者还是资深工程师,都能从中受益匪浅。

PFH500F-28-1D0-R参数

参数
故障保护 -
占空比 -
输出电流 18A
电压 - 电源(Vcc/Vdd) -
拓扑 -
内部开关 -
击穿电压 -
隔离 -
开关频率 -
最小输出电压 22.4V
最大输出电压 28V
最小输入电压 85V
功率 504W
最大输入电压 265V(AC)
长*宽*高 101.6mm*61mm*13.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

PFH500F-28-1D0-R厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。
