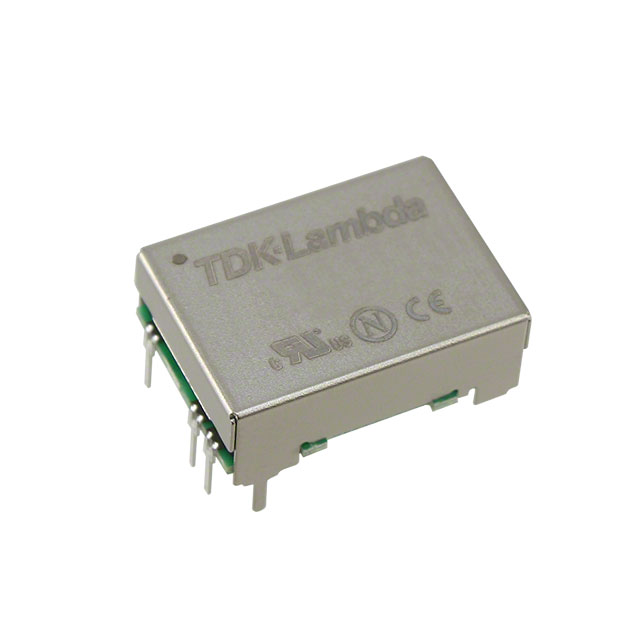

CC-3-4803SF-E

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda DCDC转换器, CC-E系列, 36 → 76 V 直流输入, 3.3V 直流输出, 2.64W
供应商型号:
供应商:
标准整包数: 0
TDK-LAMBDA DC-DC模块 CC-3-4803SF-E

CC-3-4803SF-E概述

    # CC-E系列隔离式DC-DC转换器技术手册

    产品简介


    CC-E系列是TDK-Lambda公司推出的一组隔离式DC-DC转换器,提供1.3W至10W的输出功率等级,输入电压范围为4.5V至76V。此系列产品不仅适用于各类通信、工业和医疗设备,还具有低功耗、高效率的特点,非常适合空间受限的设计环境。
    主要特性
    - 功率等级:1.3W, 3W, 6W, 10W
    - 输入电压范围:4.5-9V, 9-18V, 18-36V, 36-76V
    - 输出电压范围:3.3V至30V
    - 可选单输出或双输出模型
    - 通过调节端子可调整输出电压
    应用领域
    CC-E系列广泛应用于通信、工业自动化、医疗设备、航空电子系统以及各种对电磁干扰要求高的环境中。

    技术参数


    CC-E系列的各项技术规格和性能参数如下:
    | 规格参数 | 描述 |

    | 输入电压范围 | 4.5-9V, 9-18V, 18-36V, 36-76V |
    | 效率 | 70%至88%(根据型号和负载条件变化) |
    | 过电流保护 | 自动重启模式,阈值>105% |
    | 工作温度范围 | -40°C 至 +85°C |
    | 储存温度范围 | -40°C 至 +85°C |
    | 最大输入电流 | 根据型号和输出电压变化,范围在0.039A至2.5A之间 |
    | 纹波和噪声 | 3.3/5V时120mV(典型值40mV),12/15V时120mV(典型值30mV) |

    产品特点和优势


    - 低轮廓设计:减少PCB占用空间。
    - 远程启停控制:提高系统灵活性。
    - 五面金属壳设计:减少辐射噪声。
    - 无凝胶填充:便于维修和替换。
    - 垂直安装卡支持:增加安装方式多样性。
    - 无须最小负载:提高了系统的可靠性。
    - 低重量:简化运输和安装过程。

    应用案例和使用建议


    CC-E系列非常适合需要紧凑设计和高效率的应用场景,如电信基站、服务器电源系统、医疗设备和工业控制系统。建议在使用前参考详细的应用指南,以确保正确的安装和配置。
    使用建议
    - 在高压输入情况下,考虑进行必要的散热措施,以避免过热。
    - 在选择合适的输出电压时,注意其可能影响的电流负载范围。
    - 遵循制造商的安装指导,以确保最大效率和最佳性能。

    兼容性和支持


    CC-E系列的产品具有广泛的兼容性,可以与多种其他电子元器件和设备配合使用。制造商提供了详尽的技术支持,包括安装手册、故障排除指南和保修政策。
    支持和服务
    - 五年保修
    - 通过制造商网站获取详细的技术文档和可靠性数据
    - 各国家和地区设有办事处,提供本地化服务和技术支持

    常见问题与解决方案


    - 问题:启动时电压不稳定。
    - 解决方案:检查输入电压是否稳定,确认外部电路无故障。
    - 问题:过载时自动关闭。
    - 解决方案:确认负载不超出额定范围,调整负载或降低输出电压。
    - 问题:EMI问题。
    - 解决方案:参考制造商提供的建议外部滤波解决方案,进行适当调整。

    总结和推荐


    CC-E系列作为TDK-Lambda公司的一款高性能隔离式DC-DC转换器,具备出色的功率密度、高效率和广泛的电压适应能力。特别适合需要紧凑设计和高效能的场合。因此,我们强烈推荐这一系列的产品,无论是用于新的项目开发还是替换现有的电源模块。

CC-3-4803SF-E参数

参数
转换效率 -
输出方式 Fixed
最大容性负载 -
输入电压最小值 36V
输出电压组数 1
输出电压 3.3V
特性 Enable,Active Low
输出总功率 3W
输入电压最大值 76V
输出电流最大值 800mA
散热方式 -
类型 -
开关频率 -
通用封装 DIP,PDIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘

CC-3-4803SF-E厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

CC-3-4803SF-E数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA DC-DC模块 TDK-LAMBDA CC-3-4803SF-E CC-3-4803SF-E数据手册

CC-3-4803SF-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
