KAS2-24

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: 75% 2W 83mA 24V 1 430V(DC) 90V~305V(AC) Fixed 通孔安装 28.5mm*25.8mm*17mm
供应商型号: N-KAS2-24
供应商: 云汉优选
标准整包数: 1

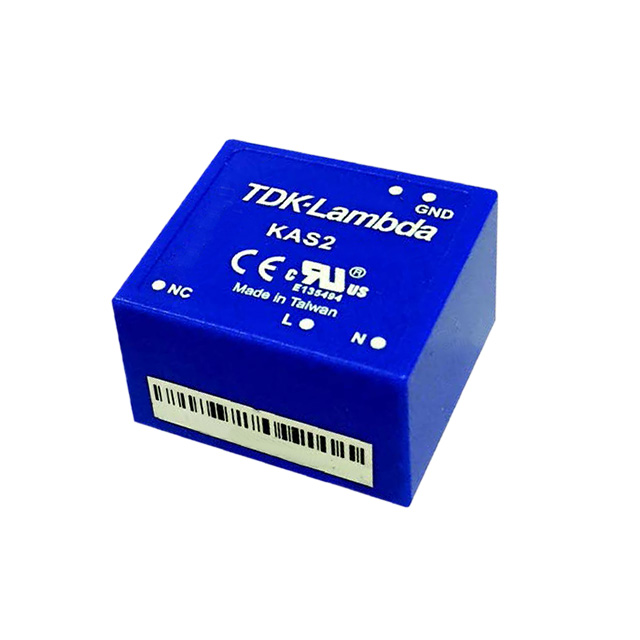

TDK-LAMBDA AC-DC模块 KAS2-24

KAS2-24概述

    KAS Series 电源模块技术手册解析

    产品简介


    KAS系列是一款宽输入电压范围(90-305VAC)的AC-DC输入PCB贴装电源模块,适用于需要高效、稳定电源供应的应用场合。KAS系列分为KAS2和KAS4两种型号,分别提供2W和4W的输出功率。它们的主要特点是高效率、宽温度范围和低待机功耗,非常适合工业控制、通信设备、医疗设备及各类消费电子产品中。

    技术参数


    - 输入电压范围:90-305VAC 47-63Hz 或 120-430VDC
    - 输入电流:KAS2为75/55mA(115/230VAC),KAS4为110/70mA(115/230VAC)
    - 输出电压与电流:
    - KAS2-3P3: 3.3V, 0.6A
    - KAS4-3P3: 3.3V, 1.2A
    - KAS2-5: 5V, 0.4A
    - KAS4-5: 5V, 0.8A
    - KAS4-8: 8V, 0.5A
    - KAS2-9: 9V, 0.22A
    - KAS4-9: 9V, 0.444A
    - KAS2-12: 12V, 0.167A
    - KAS4-12: 12V, 0.333A
    - KAS4-14: 14V, 0.286A
    - KAS2-15: 15V, 0.133A
    - KAS4-15: 15V, 0.267A
    - KAS2-24: 24V, 0.083A
    - KAS4-24: 24V, 0.167A
    - 工作效率:最高可达77%
    - 工作温度范围:-40°C 至 +80°C
    - 认证:UL/CSA/IEC/EN 60950-1, IEC/EN60335-1, CE标志
    - 尺寸:KAS2:1.12 x 1.02 x 0.67英寸(28.5 x 25.8 x 17.0毫米);KAS4:1.46 x 1.08 x 0.69英寸(37.0 x 27.5 x 17.5毫米)

    产品特点和优势


    - 无接地需求:Class II设计使得无需额外的接地线,减少了安装复杂度。
    - 低功耗待机:<0.3W的待机功耗,更加节能。
    - 高效率:高达77%的工作效率,满足高效能需求。
    - 宽工作温度范围:-40°C至+80°C的工作温度范围,适合极端环境。

    应用案例和使用建议


    KAS系列广泛应用于工业控制、通信设备、医疗设备及各类消费电子产品中。例如,在自动化控制系统中,KAS系列可以作为可靠的电源供应,确保系统稳定运行。建议在使用过程中注意散热问题,尤其是在高温环境下工作时,可通过增加散热片来提高散热效果。

    兼容性和支持


    - 兼容性:适用于各种标准接口和通信协议。
    - 支持:提供3年质保,确保长期稳定运行。此外,制造商还提供详尽的技术文档和应用指南。

    常见问题与解决方案


    - 问题一:如何确定合适的型号?
    - 解决方案:根据所需的输出功率和电压选择适当的型号。

    - 问题二:如何正确安装?
    - 解决方案:参考安装手册,确保正确连接输入和输出端口,避免短路。

    总结和推荐


    KAS系列电源模块凭借其高效、稳定的性能以及宽广的工作温度范围,是众多应用领域的理想选择。其简单易用的设计使其成为自动化设备和通信系统的优选电源解决方案。鉴于其高性价比和优异的性能,我们强烈推荐使用KAS系列电源模块。

KAS2-24参数

参数
类型 -
输出电压组数 1
散热方式 -
开关频率 -
特性 -
输出电流最大值 83mA
输出总功率 2W
最大容性负载 -
输入电压最大值 430V(DC)
转换效率 75%
输出电压 24V
输出方式 Fixed
输入电压最小值 90V~305V(AC)
长*宽*高 28.5mm*25.8mm*17mm
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 管装

KAS2-24厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

KAS2-24数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA KAS2-24 KAS2-24数据手册

KAS2-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
