B72540E1300K062

产品分类: 压敏电阻
厂牌: TDK
产品描述: 47V 1.2KA 1 42.3V 517V 34V 30V 12J 4nF@1kHz 2220 贴片安装 5.7mm*5mm*2.5mm
供应商型号: B72540E1300K062
供应商: 国内现货
标准整包数: 2000

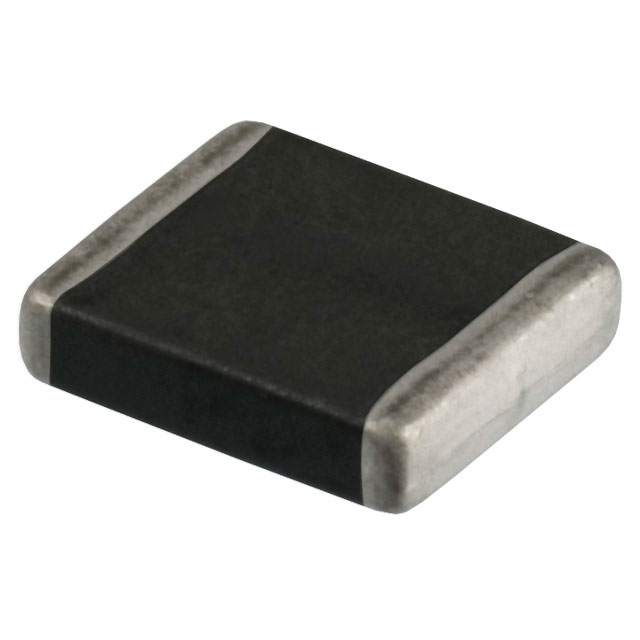

TDK 压敏电阻 B72540E1300K062

B72540E1300K062概述

    # 陶瓷瞬态电压抑制器(CTVS)——多层压敏电阻(MLVs)

    产品简介


    基本信息
    类型:陶瓷瞬态电压抑制器(CTVS),也被称为表面贴装多层压敏电阻(MLVs)
    应用领域:主要用于汽车电子领域,提供负载瞬变和跳闸启动保护,适用于发动机管理、气囊控制单元、电液制动、ABS/ESP系统和天窗等应用。
    主要功能
    - 高可靠性的静电放电(ESD)保护
    - 强大的能量吸收能力
    - 低泄漏电流
    - 长期的ESD稳定性
    - 双向保护特性
    - 宽泛的工作温度范围(-55°C至+150°C)
    - RoHS兼容,无铅设计
    - 符合AEC-Q200标准

    技术参数


    主要规格
    - 最大交流工作电压(VRMS):10V至40V
    - 最大直流工作电压(VDC):12V至56V
    - 最大浪涌电流(8/20µs):2A至1200A
    - 最大负载瞬变能量(10脉冲):1J至25J
    - 最大跳闸电压(5分钟):24.5V至45V
    - 最大钳位电压(Vclamp,max):35V至290V
    - 工作温度范围:-55°C至+150°C
    - 响应时间:<0.5纳秒
    - 浪涌能量处理能力(视型号而定):增加能量处理能力版本(E2)
    尺寸规格
    - 单芯片尺寸:0402、0603、0805、1206、1210、1812、2220
    - 多芯片阵列尺寸:0508

    产品特点和优势


    特点
    - 可靠的静电放电保护(最高可达30kV)
    - 独特的镍屏障端子,适合无铅焊接
    - PSpice仿真模型可供使用
    - 火花等级优于UL 94 V-0
    优势
    - 在高达150°C的工作温度下无需降额
    - 稳定的保护水平,尤其是在高湿度和高温环境下
    - 通过AEC-Q200认证,确保汽车级可靠性

    应用案例和使用建议


    实际应用案例
    - 发动机管理系统:保护关键电路免受过电压冲击
    - 气囊控制单元:在气囊触发过程中提供可靠的电压保护
    - ABS/ESP系统:在紧急刹车时防止瞬态电压损害
    使用建议
    - 考虑到产品的双向保护特性,可以应用于任何需要双向电压保护的电路
    - 针对高温应用场合,推荐选择HT版本以确保长期稳定运行
    - 对于需要更低寄生电容的应用,可以选择LC或CC版本

    兼容性和支持


    兼容性
    - CTVS与现有汽车电子系统的兼容性良好,可直接替换原有同类产品
    - 支持不同封装尺寸(0402至2220),可根据具体应用需求选择合适型号
    厂商支持
    - TDK公司提供全面的技术支持,包括仿真模型和设计指导文档
    - 提供详尽的产品资料和技术咨询服务

    常见问题与解决方案


    常见问题
    - Q:如何选择合适型号?
    - A:根据应用所需的电压、电流及能量吸收能力选择合适的型号,详见技术手册中的电气规格表。
    - Q:焊接时需注意哪些事项?
    - A:推荐使用镍屏障端子,适合无铅再流焊和波峰焊,详细步骤请参阅技术手册中的“焊接指南”。

    总结和推荐


    综合评估
    CTVS系列陶瓷瞬态电压抑制器具备出色的ESD保护性能、高效的能量吸收能力和宽泛的工作温度范围。其独特的镍屏障端子设计使其适用于多种汽车应用,且符合行业标准,如AEC-Q200认证,保证了产品的高可靠性和稳定性。
    推荐使用
    强烈推荐在各种汽车电子系统中使用CTVS系列产品,特别是在那些需要极高可靠性和高性能电压保护的关键应用中。对于那些需要应对恶劣环境条件(如高温、高湿)的应用场合,此系列产品是理想的选择。

B72540E1300K062参数

参数
压敏电压 47V
最大直流电压 34V
能量 12J
不同频率时的电容 4nF@1kHz
最小压敏电压 42.3V
最大交流电压 30V
电路数 1
最大压敏电压 517V
浪涌电流 1.2KA
长*宽*高 5.7mm*5mm*2.5mm
通用封装 2220
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
